Wat is een patchpaneel en heeft uw bedrijf dit nodig?

In het snel evoluerende landschap van moderne bedrijfsnetwerken is het onderhouden van een georganiseerde en schaalbare infrastructuur niet langer een luxe, maar een fundamentele noodzaak. Naarmate bedrijven hun digitale voetafdruk vergroten, kan de enorme hoeveelheid koper- en glasvezelkabels snel veranderen van een strategisch bezit in een chaotische managementnachtmerrie. Dit leidt vaak tot stilstand, vertragingen bij het oplossen van problemen en hogere onderhoudskosten. Het begrijpen van de kerncomponenten van gestructureerde bekabeling is de eerste stap op weg naar het bouwen van een veerkrachtig netwerk dat snelle datatransmissie en toekomstige technologische upgrades kan ondersteunen.

Een patchpaneel is een passief netwerkhardwareapparaat dat fungeert als een gecentraliseerd statisch schakelbord, met meerdere poorten voor het aansluiten en beheren van inkomende en uitgaande LAN-lijnen (Local Area Network) of andere elektrische en elektronische systemen. Het fungeert als het kritieke kruispunt waar alle horizontale bekabeling eindigt en biedt technici een speciale ruimte om verbindingen te organiseren, labelen en om te leiden met behulp van korte patchkabels zonder de permanente interne bedrading van het gebouw te verstoren.

In deze uitgebreide gids gaan we diep in op de technische complexiteit van patchpanelen en onderzoeken we hun functionele rol in datacenters en kantooromgevingen. We zullen analyseren hoe ze verschillen van andere netwerkhardware, de specifieke voordelen die ze bieden voor bedrijfsschaalbaarheid en de verschillende typen die momenteel op de markt verkrijgbaar zijn. Of u nu een bestaande serverruimte upgradet of een geheel nieuwe faciliteit ontwerpt, dit artikel biedt de inzichten die nodig zijn om uw bekabelingsarchitectuur te optimaliseren.

Artikelsamenvatting en structuur

Wat is een patchpaneel?

Een patchpaneel is in wezen een gemonteerd hardwaresamenstel dat een specifiek aantal poorten bevat die worden gebruikt voor het aansluiten en beheren van inkomende en uitgaande glasvezel- of koperkabels.

Vanuit technisch oogpunt fungeert een patchpaneel als de 'receptionist' van de fysieke laag van uw netwerk. In een typische B2B-omgeving worden kabels door muren en plafonds van verschillende werkstations en apparaten teruggeleid naar een centrale bedradingskast of serverruimte. In plaats van deze duurzame kabels rechtstreeks in dure netwerkswitches aan te sluiten, worden ze aan de achterkant van een patchpaneel aangesloten. Hierdoor ontstaat een permanente, stabiele verbinding die zelden hoeft te worden aangeraakt, waardoor de integriteit van de langeafstandsbekabelingsinfrastructuur wordt beschermd.

De voorkant van het paneel biedt een reeks poorten (vaak in configuraties van 12, 24 of 48) waar korte 'patchkabels' worden gebruikt om het paneel te verbinden met een netwerkswitch of router. Deze modulaire aanpak betekent dat als een gebruiker naar een ander kantoor verhuist, een technicus slechts een klein patchsnoer aan de voorkant van het paneel hoeft te verplaatsen in plaats van opnieuw draden door het gebouw te trekken. Het is de hoeksteen van wat professionals 'gestructureerde bekabeling' noemen.

In de context van de moderne data-infrastructuur is de keuze voor hoogwaardige hardware van het grootste belang. Voor bedrijven die hun fysieke verbindingen willen beveiligen, investeren in een professional Patch Panel zorgt ervoor dat uw signaalintegriteit hoog blijft, terwijl overspraak en interferentie tot een absoluut minimum worden beperkt.

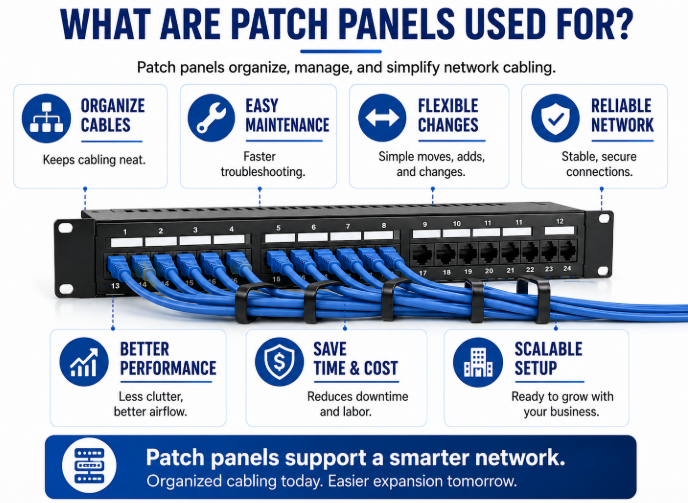

Waar worden patchpanelen voor gebruikt?

Patchpanelen worden voornamelijk gebruikt om een ​​gecentraliseerd, georganiseerd en zeer flexibel beheerpunt te bieden voor alle netwerkbekabeling binnen een commerciële of industriële faciliteit.

Het meest kritische gebruik van een patchpaneel is het faciliteren van eenvoudige verplaatsingen, toevoegingen en wijzigingen (MAC's) in een netwerk. Zonder patchpaneel zouden netwerkkabels rechtstreeks op de switchpoorten moeten worden aangesloten. Schakelaars zijn actieve elektronische apparaten met gevoelige componenten; Regelmatig aansluiten en loskoppelen kan de poorten verslijten, wat kan leiden tot hardwarestoringen. Door een patchpaneel te gebruiken, wordt de mechanische slijtage verplaatst naar een passief, goedkoop apparaat, waardoor de levensduur van de duurdere actieve netwerkapparatuur wordt verlengd.

Bovendien zijn patchpanelen essentieel voor etikettering en identificatie. In een grootschalige B2B-operatie is het onmogelijk om tussen honderden identiek ogende draden te identificeren welke kabel naar welk kantoor of welke beveiligingscamera leidt zonder een gecentraliseerd aansluitpunt. Patchpanelen maken duidelijke alfanumerieke labels mogelijk, waardoor netwerkbeheerders binnen enkele minuten in plaats van uren diagnoses kunnen uitvoeren of segmenten van het netwerk kunnen herconfigureren. Dit organisatieniveau is cruciaal voor het minimaliseren van downtime in bedrijfskritische omgevingen.

Naast eenvoudige connectiviteit worden deze apparaten gebruikt om de kloof tussen verschillende soorten apparatuur te overbruggen. U kunt bijvoorbeeld een patchpaneel gebruiken om VoIP-telefoons, computers en draadloze toegangspunten allemaal op hetzelfde racksysteem aan te sluiten. Bij het vergelijken van a Patchpaneel versus switch Het wordt duidelijk dat terwijl de switch de data-intelligentie verwerkt, het patchpaneel de fysieke basis biedt die die intelligentie toegankelijk en beheersbaar maakt.

Hoe werken patchpanelen?

Patchpanelen werken door te fungeren als brug tussen de permanente 'vaste' kabels (horizontale bekabeling) en de 'actieve' netwerkapparatuur zoals switches en routers.

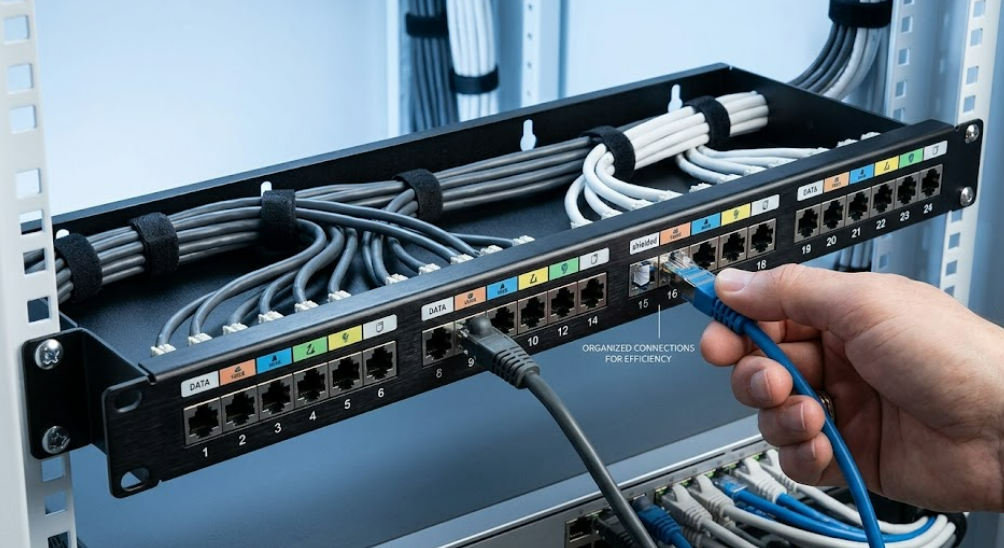

Het fysieke mechanisme van een patchpaneel omvat twee verschillende kanten. Aan de achterkant van het paneel worden de afzonderlijke koperdraden in een netwerkkabel 'neergedrukt' in gespecialiseerde sleuven die bekend staan ​​als IDC-blokken (Insulation Displacement Contact). Hierdoor ontstaat een permanente elektrische verbinding. Bij glasvezelversies bestaat de achterkant uit het splitsen of verbinden van de bulkvezelkabels met de interne adapters. Zodra deze zijn geïnstalleerd, worden ze zelden meer verplaatst, waardoor een solide en betrouwbare 'ruggengraat' ontstaat voor het communicatiesysteem van het gebouw.

Aan de voorzijde van het patchpaneel zijn de poorten meestal standaard RJ45-aansluitingen voor koper of verschillende connectoren (LC, SC, ST) voor glasvezel. Wanneer een specifieke verbinding moet worden geactiveerd, gebruikt een technicus een korte patchkabel om van de poort op het patchpaneel naar de overeenkomstige poort op een netwerkswitch te springen. Dit 'patching'-proces voltooit het circuit, waardoor gegevens van het eindpuntapparaat (zoals een computer) via de muurbekabeling naar het patchpaneel, over het patchsnoer en naar de switch kunnen stromen waar de gegevens worden verwerkt.

Dit verbindingsproces in twee stappen biedt een abstractielaag die essentieel is voor de gezondheid van het netwerk. Door de permanente bedrading te isoleren van de frequente veranderingen op schakelaarniveau, wordt het systeem veel modulairer. Als u uw switch moet upgraden van 1Gbps naar 10Gbps, koppelt u eenvoudigweg de patchkabels van de oude switch los en sluit u deze aan op de nieuwe; de complexe bedrading binnen de muren blijft onaangeroerd en functioneel.

Wat zijn de voordelen van het installeren van patchpanelen?

De belangrijkste voordelen van het installeren van patchpanelen zijn onder meer een aanzienlijk verbeterde kabelorganisatie, lagere onderhoudskosten en verbeterde netwerkschaalbaarheid voor groeiende bedrijven.

1. Superieure organisatie en esthetiek

In een professionele serverruimte is 'kabelspaghetti', een wirwar van draden, een groot probleem. Patchpanelen zorgen voor netjes, gebundeld kabelbeheer. Door horizontale en verticale kabelmanagers naast de panelen te gebruiken, kunt u ervoor zorgen dat elke draad een specifiek traject heeft. Dit ziet er niet alleen professioneel uit, maar voorkomt ook onbedoelde ontkoppelingen en verbetert de luchtstroom binnen het serverrack, wat essentieel is voor het koelen van gevoelige apparatuur.

2. Kosteneffectieve schaalbaarheid

Naarmate uw bedrijf groeit, zult u onvermijdelijk meer gebruikers of apparaten moeten toevoegen. Met een patchpaneel kunt u hele verdiepingen of delen van een gebouw vooraf bekabelen, zelfs als deze momenteel niet in gebruik zijn. Wanneer een nieuwe medewerker arriveert, is het activeren van de bureauverbinding net zo eenvoudig als het aansluiten van een enkele patchkabel in de serverruimte. Deze proactieve benadering van Gestructureerde bekabelingsoplossingen voorkomen de noodzaak van verstorende bouwwerkzaamheden telkens wanneer het team zich uitbreidt.

3. Vereenvoudigde probleemoplossing

Wanneer een netwerkstoring uitvalt, kan een technicus het probleem snel isoleren. Door de verbinding tussen het stopcontact en het patchpaneel te testen, kunnen ze bepalen of het probleem in de permanente infrastructuur of in de patchkabel ligt. Omdat alles gelabeld en georganiseerd is, wordt de tijd tot oplossing (MTTR) drastisch verkort, waardoor het bedrijf geld bespaart en de productiviteit behouden blijft.

4. Vergelijkingstabel: patchpaneel versus directe verbinding

Wat zijn de soorten patchpanelen?

Patchpanelen worden gecategoriseerd op basis van hun mediatype (koper of glasvezel), hun prestatiebeoordeling (Cat5e, Cat6, Cat6a) en hun poortdichtheid of montagestijl.

1. Koperen patchpanelen

Dit zijn de meest voorkomende in standaard kantooromgevingen. Ze zijn ontworpen voor koperen twisted-pair-kabels en onderscheiden zich door hun snelheidsmogelijkheden.

• Cat5e patchpanelen: geschikt voor standaard Gigabit Ethernet (1000BASE-T).

• Cat6-patchpanelen: ontworpen voor hogere prestaties, ondersteunen 10 Gigabit-snelheden over kortere afstanden met betere overspraakbescherming.

• Cat6a-patchpanelen: de huidige gouden standaard voor B2B, die volledige snelheden van 10 Gbps op 100 meter ondersteunt, met superieure afscherming om elektromagnetische interferentie te voorkomen.

2. Glasvezelpatchpanelen

In omgevingen waar snelle data-backbone of langeafstandstransmissie vereist is, worden glasvezelpanelen gebruikt. Deze kunnen single-mode of multi-mode zijn en worden meestal geleverd met LC-, SC- of ST-connectoren. Ze zijn essentieel voor het koppelen van verschillende serverruimtes of het verbinden van een lokaal netwerk met een snelle ISP-gateway. Het begrijpen van de Verschillen tussen bekabelingstypen zijn van cruciaal belang bij het selecteren van het juiste paneel voor uw specifieke gegevensdoorvoerbehoeften.

3. Modulaire versus vaste panelen

• Vaste panelen: Deze worden geleverd met een bepaald aantal poorten (bijvoorbeeld 24 poorten) die al in de unit zijn ingebouwd. Als één poort uitvalt, moet het hele paneel uiteindelijk mogelijk worden vervangen, hoewel dit zeer kosteneffectief is.

• Modulaire Keystone-panelen: deze zijn voorzien van lege sleuven waarin u 'Keystone-aansluitingen' kunt vastklikken. Dit maakt een mix van verschillende verbindingstypes mogelijk (bijvoorbeeld Cat6, glasvezel en coaxiaal) allemaal op dezelfde 1U-rackruimte, wat ultieme flexibiliteit biedt voor gespecialiseerde industriële toepassingen.

Veelgestelde vragen over patchpanelen

Vertragen patchpanelen de internetsnelheid?

Nee, een goed geïnstalleerd patchpaneel vertraagt ​​uw internet- of netwerksnelheid niet. Omdat het een stabiel aansluitpunt biedt en het risico op kabelbeschadiging vermindert, helpt het in feite consistente hogesnelheidsprestaties te behouden. U moet er echter voor zorgen dat de classificatie van het patchpaneel overeenkomt met uw kabelspecificatie (gebruik bijvoorbeeld een Cat6-paneel met Cat6-kabels) om te voorkomen dat er een knelpunt ontstaat.

Is een patchpaneel hetzelfde als een schakelaar?

Nee. Dit is een veel voorkomende misvatting. Een patchpaneel is een passief apparaat; het heeft geen stroom nodig en 'direct' dataverkeer niet. Het is gewoon een fysieke brug. Een switch is een actief apparaat dat stroom nodig heeft en software gebruikt om datapakketten te beheren en naar de juiste bestemming te routeren. Meestal heb je beide nodig in een professioneel netwerk.

Kan ik zelf een patchpaneel installeren?

Hoewel dit mogelijk is voor kleine thuisopstellingen, moeten B2B-installaties door professionals worden afgehandeld. Voor het afsluiten van 48 of 96 poorten zijn precisiegereedschappen (zoals punch-down tools) en testapparatuur nodig om ervoor te zorgen dat elk 'paar' draden correct is geplaatst en dat er geen signaalverlies of overspraak optreedt. Professionele installatie zorgt er ook voor dat wordt voldaan aan de bouwvoorschriften en brandveiligheidsnormen.

Hoe kies ik de juiste poortdichtheid?

De meeste standaard in racks gemonteerde panelen zijn verkrijgbaar in configuraties met 24 of 48 poorten. Voor een klein kantoor is een 24-poorts paneel meestal voldoende. Het wordt echter altijd aanbevolen om een ​​'overprovisie' van ongeveer 20% uit te voeren. Als u 20 netwerkdrops heeft, installeer dan een paneel met 24 poorten om toekomstige groei mogelijk te maken zonder later een volledig nieuwe eenheid te hoeven installeren.
