Patch Panel ምንድን ነው እና ንግድዎ ያስፈልገዋል?

በዘመናዊ የኢንተርፕራይዝ ትስስር በፍጥነት እየተሻሻለ ባለው የመሬት ገጽታ፣ የተደራጀ እና ሊሰፋ የሚችል መሠረተ ልማትን ማስቀጠል የቅንጦት ሳይሆን መሠረታዊ አስፈላጊነት ነው። ንግዶች የዲጂታል አሻራቸውን ሲያሰፉ፣ የመዳብ እና የፋይበር ኦፕቲክ ኬብሊንግ ብዛት ከስልታዊ እሴት ወደ ምስቅልቅል አስተዳደር ቅዠት በፍጥነት ይቀየራል። ይህ ብዙውን ጊዜ ወደ መቋረጥ, የመላ መፈለጊያ መዘግየቶችን እና የጥገና ወጪዎችን ይጨምራል. የተዋቀሩ የኬብል ኬብሎች ዋና ዋና ክፍሎችን መረዳት ከፍተኛ ፍጥነት ያለው የውሂብ ማስተላለፍን እና የወደፊት የቴክኖሎጂ ማሻሻያዎችን ሊደግፍ የሚችል ጠንካራ አውታረ መረብ ለመገንባት የመጀመሪያው እርምጃ ነው።

ጠጋኝ ፓነል ገቢ እና ወጪ የአካባቢ አውታረ መረብ (LAN) መስመሮችን ወይም ሌሎች የኤሌክትሪክ እና የኤሌክትሮኒክስ ስርዓቶችን ለማገናኘት እና ለማስተዳደር በርካታ ወደቦችን በማሳየት እንደ ማዕከላዊ የማይንቀሳቀስ የመቀየሪያ ሰሌዳ ሆኖ የሚሰራ ተገብሮ የኔትወርክ ሃርድዌር መሳሪያ ነው። ሁሉም አግድም ኬብሎች የሚቋረጡበት እንደ ወሳኝ መስቀለኛ መንገድ ሆኖ ያገለግላል፣ ይህም የህንፃው ቋሚ የውስጥ ሽቦ ሳይረብሽ ቴክኒሻኖች ለማደራጀት፣ ለመሰየም እና አቅጣጫ ለመቀየር የተለየ ቦታ ይሰጣል።

በዚህ አጠቃላይ መመሪያ ውስጥ፣ በዳታ ማእከሎች እና በቢሮ አከባቢዎች ውስጥ ያላቸውን ተግባራዊ ሚና በመዳሰስ የ patch panels ቴክኒካዊ ውስብስብ ነገሮችን በጥልቀት እንመረምራለን። ከሌሎች የኔትወርክ ሃርድዌር እንዴት እንደሚለያዩ፣ ለንግድ ስራ መስፋፋት የሚያቀርቡትን ልዩ ጥቅሞች እና ዛሬ በገበያ ላይ ካሉት የተለያዩ አይነቶች እንመረምራለን። ያለውን የአገልጋይ ክፍል እያሳደጉም ይሁን አዲስ መገልገያ ከባዶ እየነደፉ፣ ይህ ጽሑፍ የኬብል አርክቴክቸርን ለማሻሻል የሚያስፈልጉትን ግንዛቤዎችን ይሰጣል።

የአንቀጽ ማጠቃለያ እና መዋቅር

የፓቼ ፓነል ምንድን ነው?

ጠጋኝ ፓኔል በመሠረቱ የተጫነ የሃርድዌር ስብሰባ ሲሆን ይህም ገቢ እና ወጪ ፋይበር ወይም የመዳብ ገመዶችን ለማገናኘት እና ለማስተዳደር የሚያገለግሉ የተወሰኑ ወደቦችን የያዘ ነው።

ከቴክኒካል እይታ፣ የ patch ፓነል የአውታረ መረብዎ አካላዊ ንብርብር እንደ 'ተቀባዩ' ሆኖ ያገለግላል። በተለመደው የ B2B አካባቢ ኬብሎች በግድግዳዎች እና ጣሪያዎች ውስጥ ከተለያዩ የስራ ቦታዎች እና መሳሪያዎች ወደ ማእከላዊ ሽቦ መደርደሪያ ወይም የአገልጋይ ክፍል ይመለሳሉ. እነዚህን የረዥም ጊዜ ገመዶች በቀጥታ ውድ በሆኑ የኔትወርክ ማብሪያ / ማጥፊያዎች ላይ ከመስካት ይልቅ በ patch ፓነል ጀርባ ላይ ይቋረጣሉ። ይህ ቋሚ የሆነ የተረጋጋ ግንኙነት ይፈጥራል ይህም እምብዛም መንካት የሌለበት, የረጅም ርቀት የኬብል መሠረተ ልማቶችን ትክክለኛነት ይከላከላል.

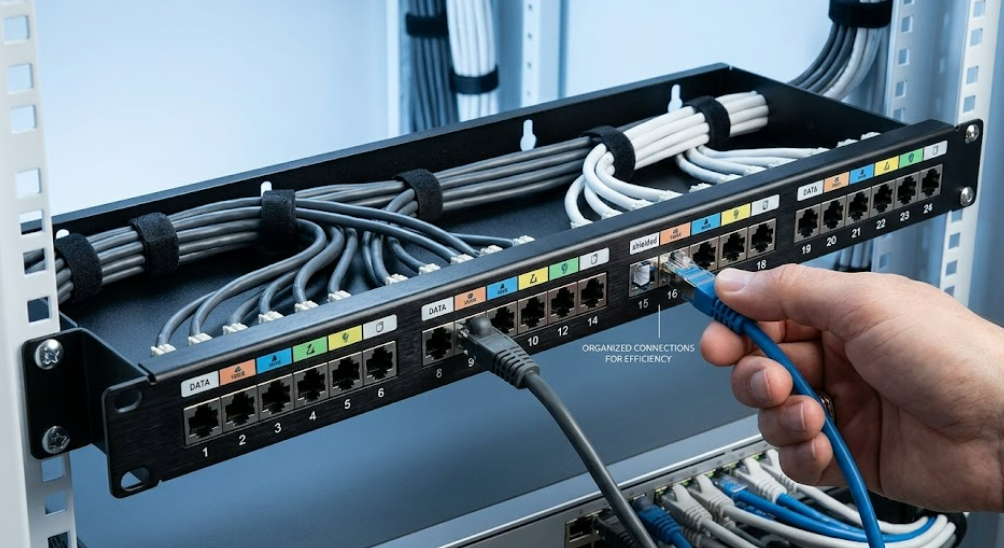

የፓነሉ የፊት ክፍል ተከታታይ ወደቦችን ያቀርባል - ብዙ ጊዜ በ 12 ፣ 24 ፣ ወይም 48 ውቅሮች ውስጥ - አጭር ' patch cords ' ፓነሉን ከአውታረ መረብ ማብሪያና ራውተር ጋር ለማገናኘት ያገለግላል። ይህ ሞዱል አካሄድ ማለት አንድ ተጠቃሚ ወደተለየ ቢሮ ከተዘዋወረ አንድ ቴክኒሺያን በህንፃው ውስጥ ሽቦዎችን እንደገና ከመሳብ ይልቅ በፓነሉ ፊት ላይ ትንሽ የፕላስተር ገመድ ብቻ ማንቀሳቀስ ያስፈልገዋል። ባለሙያዎች 'የተዋቀረ ኬብሊንግ' ብለው የሚጠሩት የማዕዘን ድንጋይ ነው።

በዘመናዊ የመረጃ መሠረተ ልማት አውድ ውስጥ ከፍተኛ ጥራት ያለው ሃርድዌር መምረጥ በጣም አስፈላጊ ነው. አካላዊ ግንኙነታቸውን ለመጠበቅ ለሚፈልጉ ንግዶች፣ በባለሙያ ላይ ኢንቨስት ማድረግ የፔች ፓናል የምልክት ታማኝነትዎ ከፍ ያለ መሆኑን ያረጋግጣል። መሻገሪያ እና ጣልቃገብነት በትንሹ ሲቀመጡ

የፓቼ ፓነሎች ምን ጥቅም ላይ ይውላሉ?

የፔች ፓነሎች በዋናነት በንግድ ወይም በኢንዱስትሪ ተቋማት ውስጥ ላሉ ሁሉም የኔትወርክ ኬብሎች የተማከለ፣ የተደራጀ እና በጣም ተለዋዋጭ የአስተዳደር ነጥብ ለማቅረብ ያገለግላሉ።

የ patch ፓነል በጣም ወሳኝ አጠቃቀም በአውታረ መረብ ውስጥ ቀላል እንቅስቃሴዎችን፣ መደመር እና ለውጦችን (MACs) ማመቻቸት ነው። ያለ patch panel፣ የኔትወርክ ኬብሎች ከመቀየሪያ ወደቦች ጋር በቀጥታ መገናኘት አለባቸው። ማብሪያ / ማጥፊያዎች ስሜታዊ አካላት ያላቸው ንቁ የኤሌክትሮኒክስ መሳሪያዎች ናቸው; አዘውትሮ መሰካት እና መሰካት ወደቦች ሊያልቅ ይችላል፣ ይህም ወደ ሃርድዌር ውድቀት ይመራዋል። በ patch ፓነል በመጠቀም፣ ሜካኒካል መጥፋት እና መቀደዱ ወደ ተገብሮ ርካሽ ወደሆነ ዕቃ በመቀየር ብዙ ወጪ የሚጠይቀውን የኔትወርክ ማርሽ ዕድሜን ያራዝመዋል።

በተጨማሪም የፕላስተር ፓነሎች ለመሰየም እና ለመለየት አስፈላጊ ናቸው። በትልቅ የቢ2ቢ ኦፕሬሽን ውስጥ፣ ወደ የትኛው መሥሪያ ቤት ወይም የደኅንነት ካሜራ የሚመራውን በመቶዎች ከሚቆጠሩ ተመሳሳይ የሚመስሉ ሽቦዎች መካከል የትኛው ኬብል ለይቶ ማወቅ ያለማዕከላዊ ማቋረጫ ነጥብ አይቻልም። ጠጋኝ ፓነሎች የኔትወርክ አስተዳዳሪዎች ከሰዓታት ይልቅ በደቂቃዎች ውስጥ ምርመራዎችን እንዲያደርጉ ወይም የአውታረ መረብ ክፍሎችን እንደገና ማዋቀር እንደሚችሉ በማረጋገጥ የፊደል ቁጥር መለያዎችን ግልጽ ለማድረግ ያስችላል። ይህ የአደረጃጀት ደረጃ በተልዕኮ-ወሳኝ አካባቢዎች ውስጥ የመቀነስ ጊዜን ለመቀነስ ወሳኝ ነው።

ከቀላል ግንኙነት በተጨማሪ እነዚህ መሳሪያዎች በተለያዩ የመሳሪያ ዓይነቶች መካከል ያለውን ክፍተት ለማስተካከል ያገለግላሉ። ለምሳሌ፣ የቪኦአይፒ ስልኮችን፣ ኮምፒውተሮችን እና ሽቦ አልባ የመዳረሻ ነጥቦችን ሁሉንም ወደ ተመሳሳይ የመደርደሪያ ስርዓት ለማገናኘት የ patch ፓነልን መጠቀም ይችላሉ። ን ሲያወዳድሩ Patch Panel vs Switch ፣ ማብሪያው የመረጃውን ብልህነት በሚይዝበት ጊዜ፣ የ patch ፓነል መረጃውን ተደራሽ እና ለማስተዳደር የሚያስችል አካላዊ መሰረት እንደሚሰጥ ግልጽ ይሆናል።

Patch ፓነሎች እንዴት ይሰራሉ?

የፔች ፓነሎች በቋሚው 'ቋሚ' ኬብሎች (አግድም ኬብሎች) እና በ 'አክቲቭ' ኔትወርክ መሳሪያዎች መካከል እንደ ማብሪያና ማጥፊያ እና ራውተሮች መካከል እንደ ድልድይ ሆነው ይሰራሉ።

የ patch ፓነል አካላዊ አሠራር ሁለት የተለያዩ ጎኖችን ያካትታል. በፓነሉ ጀርባ፣ በኔትወርክ ኬብል ውስጥ ያሉት ነጠላ የመዳብ ሽቦዎች IDC (Insulation Displacement Contact) ብሎኮች ተብለው በሚታወቁ ልዩ ክፍተቶች ውስጥ 'በቡጢ ይወድቃሉ'። ይህ ቋሚ የኤሌክትሪክ ግንኙነት ይፈጥራል. በፋይበር ኦፕቲክ ስሪቶች ውስጥ, የጀርባው ጎን የጅምላ ፋይበር ገመዶችን ከውስጥ አስማሚዎች ጋር መገጣጠም ወይም ማገናኘት ያካትታል. እነዚህ ከተጫኑ በኋላ እምብዛም አይንቀሳቀሱም, ለህንፃው የግንኙነት ስርዓት ጠንካራ እና አስተማማኝ 'የጀርባ አጥንት' ይፈጥራሉ.

በ patch ፓነል ፊት ለፊት በኩል, ወደቦች ብዙውን ጊዜ መደበኛ RJ45 መሰኪያዎች ለመዳብ ወይም ለተለያዩ ማገናኛዎች (LC, SC, ST) ለፋይበር ናቸው. አንድ የተወሰነ ግንኙነት መንቃት ሲያስፈልግ አንድ ቴክኒሻን በ patch ፓነል ላይ ካለው ወደብ ወደ የአውታረ መረብ ማብሪያ / ማጥፊያ / ወደብ ለመዝለል አጭር የፕላስተር ገመድ ይጠቀማል። ይህ 'ማጠፍ' ሂደት ወረዳውን ያጠናቅቃል ፣ ይህም መረጃ ከመጨረሻው ነጥብ መሳሪያ (እንደ ኮምፒዩተር) በግድግዳ ገመድ ፣ በ patch ፓነል ፣ በ patch ገመድ ላይ እና መረጃው ወደሚሰራበት ማብሪያ / ማጥፊያ ውስጥ እንዲፈስ ያስችለዋል።

ይህ ባለ ሁለት ደረጃ የግንኙነት ሂደት ለአውታረ መረብ ጤና በጣም አስፈላጊ የሆነ ረቂቅ ንብርብር ያቀርባል። ቋሚ ሽቦውን በማቀያየር ደረጃ ላይ ካሉት ተደጋጋሚ ለውጦች በመለየት ስርዓቱ የበለጠ ሞጁል ይሆናል። የእርስዎን ማብሪያ / ማጥፊያ ከ 1 ጂቢ / ሰ ወደ 10 ጂቢ / ሰት ማሻሻል ከፈለጉ በቀላሉ የፕላስተር ገመዶችን ከአሮጌው ማብሪያ / ማጥፊያ ይንቀሉ እና ወደ አዲሱ ይሰኩት; በግድግዳው ውስጥ ያለው ውስብስብ ሽቦ ያልተነካ እና ተግባራዊ ሆኖ ይቆያል.

የፓቼ ፓነሎችን የመጫን ጥቅሞች ምንድ ናቸው?

የ patch ፓነሎችን የመትከል ዋና ጥቅሞች የተሻሻለ የኬብል አደረጃጀት፣ የጥገና ወጪን መቀነስ እና እያደገ ለሚሄደው ንግዶች የተሻሻለ የአውታረ መረብ መስፋፋትን ያካትታሉ።

1. የላቀ ድርጅት እና ውበት

በፕሮፌሽናል የአገልጋይ ክፍል ውስጥ 'የገመድ ስፓጌቲ' -የተዘበራረቀ የሽቦ አልባሳት - ዋነኛው ተጠያቂነት ነው። የፔች ፓነሎች ንፁህ፣ የተጠቀለለ የኬብል አስተዳደር እንዲኖር ያስችላሉ። ከፓነሎች ጎን ለጎን አግድም እና ቀጥ ያለ የኬብል አስተዳዳሪዎችን በመጠቀም እያንዳንዱ ሽቦ የተወሰነ መንገድ እንዳለው ማረጋገጥ ይችላሉ. ይህ ሙያዊ ብቻ ሳይሆን በአጋጣሚ መቆራረጥን ይከላከላል እና በአገልጋዩ መደርደሪያ ውስጥ ያለውን የአየር ፍሰት ያሻሽላል, ይህም ስሜታዊ መሳሪያዎችን ለማቀዝቀዝ አስፈላጊ ነው.

2. ወጪ ቆጣቢ ሚዛን

ንግድዎ ሲያድግ ተጨማሪ ተጠቃሚዎችን ወይም መሳሪያዎችን ማከል አይቀሬ ነው። የ patch panel በአሁኑ ጊዜ ጥቅም ላይ ባይውሉም የሕንፃውን ወለል ወይም ክፍል አስቀድመው እንዲያጣሩ ይፈቅድልዎታል። አዲስ ሰራተኛ ሲመጣ የጠረጴዛቸውን ግንኙነት ማንቃት በአገልጋይ ክፍል ውስጥ አንድ ነጠላ ጠጋኝ ገመድ እንደመጨመር ቀላል ነው። ይህ ንቁ አቀራረብ ለ የተዋቀሩ የኬብል መፍትሄዎች ቡድኑ በሚሰፋበት ጊዜ ሁሉ የሚረብሽ የግንባታ ስራ አስፈላጊነትን ይከላከላል.

3. ቀላል መላ መፈለግ

የኔትዎርክ ጠብታ ሲሞት አንድ ቴክኒሻን በፍጥነት ችግሩን ለይቷል። በግድግዳው መውጫ እና በፕላስተር ፓነል መካከል ያለውን ግንኙነት በመሞከር ጉዳዩ በቋሚ መሠረተ ልማት ወይም በፕላስተር ገመድ ውስጥ መኖሩን ማወቅ ይችላሉ. ሁሉም ነገር የተለጠፈ እና የተደራጀ ስለሆነ, የመፍትሄው ጊዜ (MTTR) በከፍተኛ ሁኔታ ይቀንሳል, የኩባንያውን ገንዘብ ይቆጥባል እና ምርታማነትን ይጠብቃል.

4. የንጽጽር ሰንጠረዥ፡- Patch Panel vs. Direct Connection

የፓቼ ፓነሎች ዓይነቶች ምንድ ናቸው?

የፔች ፓነሎች የሚከፋፈሉት በሚዲያ ዓይነት (የመዳብ ወይም ፋይበር)፣ የአፈጻጸም ደረጃቸው (Cat5e፣ Cat6፣ Cat6a) እና ወደብ መጠጋጋት ወይም የመጫኛ ዘይቤ ላይ በመመስረት ነው።

1. የመዳብ ፓቼ ፓነሎች

እነዚህ በመደበኛ የቢሮ አከባቢዎች ውስጥ በጣም የተለመዱ ናቸው. ለተጠማዘዘ የመዳብ ኬብሎች የተነደፉ እና በፍጥነት ችሎታቸው የተከፋፈሉ ናቸው.

• Cat5e Patch Panels: ለመሠረታዊ Gigabit Ethernet (1000BASE-T) ተስማሚ።

• Cat6 Patch Panels: ለከፍተኛ አፈጻጸም የተነደፈ፣ በአጭር ርቀት 10 Gigabit ፍጥነትን በተሻለ የንግግር መከላከያ።

• Cat6a Patch Panels: የኤሌክትሮማግኔቲክ ጣልቃገብነትን ለመከላከል የላቀ መከላከያ በማሳየት ለB2B አሁን ያለው የወርቅ ደረጃ፣ ሙሉ 10Gbps ፍጥነቶችን በ100 ሜትር የሚደግፍ።

2. የፋይበር ኦፕቲክ ፓች ፓነሎች

ከፍተኛ ፍጥነት ያለው መረጃ የጀርባ አጥንት ወይም የርቀት ማስተላለፊያ በሚያስፈልግባቸው አካባቢዎች የፋይበር ኦፕቲክ ፓነሎች ጥቅም ላይ ይውላሉ. እነዚህ ነጠላ ሞድ ወይም መልቲ-ሞድ ሊሆኑ ይችላሉ እና አብዛኛውን ጊዜ ከ LC፣ SC ወይም ST ማገናኛዎች ጋር አብረው ይመጣሉ። የተለያዩ የአገልጋይ ክፍሎችን ለማገናኘት ወይም የአካባቢ አውታረ መረብን ወደ ከፍተኛ ፍጥነት ካለው የአይኤስፒ መግቢያ በር ለማገናኘት አስፈላጊ ናቸው። የሚለውን መረዳት በኬብል ዓይነቶች መካከል ያለው ልዩነት ወሳኝ ነው። ለእርስዎ የተለየ የውሂብ ፍሰት ፍላጎቶች ትክክለኛውን ፓነል ለመምረጥ

3. ሞዱላር እና ቋሚ ፓነሎች

• ቋሚ ፓነሎች፡- እነዚህ ቀደም ሲል በንጥሉ ውስጥ ከተሰሩ የተወሰኑ ወደቦች (ለምሳሌ 24 ወደቦች) ይመጣሉ። አንድ ወደብ ካልተሳካ፣ ምንም እንኳን በጣም ወጪ ቆጣቢ ቢሆኑም መላው ፓነል በመጨረሻ ምትክ ሊፈልግ ይችላል።

• ሞዱላር የቁልፍ ስቶን ፓነሎች፡- እነዚህ ባዶ ቦታዎችን በ 'የቁልፍ ቃላቶች መሰኪያዎች ውስጥ ማንሳት ይችላሉ።

Patch Panel FAQs

የፕላስተር ፓነሎች የበይነመረብ ፍጥነትን ይቀንሳሉ?

አይ፣ በትክክል የተጫነ የፕላስተር ፓኔል የኢንተርኔትዎን ወይም የኔትወርክ ፍጥነትዎን አይቀንስም። እንደ እውነቱ ከሆነ, የተረጋጋ የማቋረጫ ነጥብ ስለሚያቀርብ እና የኬብል ጉዳት አደጋን ስለሚቀንስ, ተከታታይ ከፍተኛ ፍጥነት ያለው አፈፃፀም እንዲኖር ይረዳል. ነገር ግን፣ ማነቆን ላለመፍጠር የ patch ፓነል ደረጃ ከኬብልዎ ደረጃ ጋር እንደሚዛመድ ማረጋገጥ አለብዎት (ለምሳሌ፣ የካት6 ፓነልን ከካት6 ኬብሎች ጋር ይጠቀሙ)።

የ patch ፓነል ከመቀያየር ጋር አንድ ነው?

አይደለም ይህ የተለመደ የተሳሳተ ግንዛቤ ነው። አንድ ጠጋኝ ፓነል ተገብሮ መሣሪያ ነው; ኃይል አይፈልግም እና 'ቀጥታ' የውሂብ ትራፊክ አይፈልግም. በቀላሉ አካላዊ ድልድይ ነው። ማብሪያ / ማጥፊያ / ማብሪያ / ማጥፊያ / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / /በዛበዛ / / / / / / /taan / / / / / / / / / / /በዛ / / / / / /tse / / / / / / / / / /taan / yake / ወደ ትክክለኛው መድረሻ እንዲደርሱ / እንዲወስዱ / እንዲሰሩ / እንዲሰሩ / እንዲሰሩ / ሶፍትዌሮችን ይጠቀማል. ብዙውን ጊዜ ሁለቱንም በፕሮፌሽናል አውታረመረብ ውስጥ ያስፈልግዎታል።

የ patch ፓነልን እራሴ መጫን እችላለሁ?

ለአነስተኛ ቤት ማዘጋጃዎች ቢቻልም፣ B2B ጭነቶች በባለሙያዎች መስተናገድ አለባቸው። 48 ወይም 96 ወደቦችን ማቋረጥ እያንዳንዱ 'ጥንድ' ሽቦ በትክክል መቀመጡን እና የሲግናል መጥፋት ወይም መሻገሪያ አለመኖሩን ለማረጋገጥ ትክክለኛ መሳሪያዎችን (እንደ ፑንች-ታች መሳሪያዎች) እና የሙከራ መሳሪያዎችን ይጠይቃል። ሙያዊ ጭነት የግንባታ ደንቦችን እና የእሳት ደህንነት ደረጃዎችን መከበራቸውን ያረጋግጣል.

ትክክለኛውን የወደብ ጥግግት እንዴት መምረጥ እችላለሁ?

አብዛኞቹ መደበኛ መደርደሪያ-mounted ፓነሎች 24-ወደብ ወይም 48-ወደብ ውቅሮች ውስጥ ይመጣሉ. ለአነስተኛ ቢሮ, ባለ 24-ወደብ ፓነል አብዛኛውን ጊዜ በቂ ነው. ነገር ግን፣ ሁልጊዜ በ 20% ገደማ 'ከመጠን በላይ አቅርቦት' ይመከራል። 20 የኔትወርክ ጠብታዎች ካለህ በኋላ ሙሉ ለሙሉ አዲስ አሃድ መጫን ሳያስፈልግ ለወደፊት እድገት ለማስቻል ባለ 24-ወደብ ፓነል ጫን።
