Ağınızın neden en kötü anda yavaşladığını hiç merak ettiniz mi? Sık sık, cevap kullandığınız yama kablosu kadar basittir. Bir yama kablosu, düz veri aktarımı için ağ cihazları kısa, esnek bir kordon bağlayan ağ aygıtlarıdır. Bir yama kablosunu bir ethernet kablosu veya kullanın 'yama kablosu ' birbirine bağlı olarak karıştırır.
Bu yazıda, bir ağ yama kablosunun ne olduğunu, neden önemli olduğunu ve doğru nasıl seçileceğini öğreneceksiniz. yama kablosu . Mitleri temizleyeceğiz, türleri açıklayacağız ve sizi daha iyi ağ güvenilirliğine yönlendireceğiz. Kurulumunuz için
Yama kablosu , sorunsuz ve güvenilir veri aktarımı için ağ cihazlarını bağlamak için kullanılan kısa, esnek bir kablodur.
Büyük kayıp olmadan yönlendirme sinyalleri için bir cihazı diğerine bağlar.
İnsanlar genellikle buna yama kablosu , yama kurşun veya ağ yama kablosu der.
Ana işi basit: cihazları bağlayın, böylece veri akar.
Bir bilgisayar ile bir duvar jakı arasında veya bir anahtar ve bir yama paneli arasında bir yama kablosu görüyoruz.
Sunucuları Veri Merkezlerindeki Anahtarlara Bağlamak
Masaüstü PC'leri ofislerdeki yakındaki ağ bağlantı noktalarına bağlamak
Evde oyun konsollarını, akıllı TV'leri veya yönlendiricileri bağlamak
Yama kabloları her yerde ağlar yaşar.
Sunucu raflarında, masaların altında ve ev eğlence sistemlerinin arkasında çalışırlar.
Kısa uzunlukları ve esneklikleri onları dar alanlar için mükemmel hale getirir.
| Ortak isim | tipik senaryo | notları |
|---|---|---|
| Yama kablosu | PC'den Duvara Jack | Kısa, esnek, hareket etmesi kolay |
| Yama kablosu | Yama paneline geç | Yama kablosu ile aynı, sadece farklı terim |
| Yama kurşun | Oyun konsoluna ev yönlendiricisi | Tüketici kurulumlarında yaygın |
| Ağ yama kablosu | Office VoIP telefonu ağ bağlantı noktasına | Genellikle yapılandırılmış kablolamada kullanılır |
Bir yama kablosu genellikle bir Ethernet kablosundan çok daha kısadır.
Hızlı, yerel bağlantılar için kullanıyoruz - 6 fitin altında düşünün.
Bir Ethernet kablosu odalarda ve hatta binalarda koşabilir.
Yama kabloları daha esnektir.
Onları sıkı köşelerin etrafında bükebilir veya hızlı bir şekilde değiştirebilirsiniz.
Ethernet kabloları daha serttir ve sabit kurulumlar için daha iyidir.
Kullanım : Yama kabloları geçici kurulumlara veya yakın menzilli bağlantılara uyur.
Ethernet kabloları uzun süreli ağ çalışmaları için yerinde kalır.
Yapı da farklıdır.
Yama kabloları genellikle mahsur kablolar kullanır. esneklik için
Ethernet kabloları genellikle katı teller kullanır. mesafe üzerinde dayanıklılık için
| Özellik | Yama Kablosu | Ethernet Kablosu |
|---|---|---|
| Uzunluk | Kısa, ~ 6 ft'ye kadar | Uzun, 100 m'ye kadar |
| Esneklik | Yüksek, hareket etmesi kolay | Düşük, statik kurulumlar için |
| Tel tipi | Mahsur | Sağlam |
| Tipik kullanım | Cihaza bağlantı bağlantısı | Odadan odaya veya binaya bina |
İçinde bir geçit kablosu farklı şekilde bağlanır.
İletimi değiştirir ve çiftler alır.
Bu, benzer iki cihazın doğrudan anahtar olmadan konuşmasına izin verir.
Yama kabloları düz bir kablo kullanır.
PC gibi farklı cihazları bir anahtara veya yönlendiriciye bağlarlar.
Tipik kullanım durumları :
Crossover Kablosu: İki bilgisayarı doğrudan ilişkilendirme
Yama Kablosu: Cihazları bir ağ merkezine veya duvar jakına bağlama
Bazen bakır yeterli değildir.
Bir fiber yama kablosu, elektrik yerine ışık kullanarak veri gönderir.
Yüksek hızlı, uzun mesafeli bağlantılar için mükemmeldir.
Fiber yama kablolarını seçin:
Uzun koşularda minimum sinyal kaybına ihtiyacınız var
Elektromanyetik girişimlere bağışıklık istiyorsunuz
Fiber yama kablolarının artıları :
Daha yüksek bant genişliği
Daha uzun iletim mesafeleri
Elektrik Müdahalesi Yok
Eksileri :
Daha pahalı
Hassas kullanım ve özel araçlar gerektirir
| Özellik | Bakır Yama Kablosu | Fiber Yama Kablosu |
|---|---|---|
| Bulaşma | Elektrik sinyalleri | Işık sinyalleri |
| Mesafe sınırı | Ethernet için ~ 100 m | Birkaç km mümkün |
| Maliyet | Daha düşük | Daha yüksek |
| Dayanıklılık | Daha Sağlam | Kırılgan, dikkatli bir şekilde kullanıma ihtiyaç duyar |
Bir yama kablosu basit görünebilir, ancak içinde birlikte çalışan tasarlanmış parçaların bir karışımıdır.
Her bölüm dayanıklılık, hız ve sinyal kalitesinde rol oynar.
Dış ceket, yama kablosunu aşınma, bükme ve çevresel hasardan korur.
Ortak malzemeler şunları içerir:
PVC (Polivinil Klorür) -Çoğu iç mekan kablosunda kullanılan esnek, uygun maliyetli
LSZH (Düşük Duman Sıfır Halojen) - Yangınlarda daha güvenli, daha az toksik duman üretir
Polietilen -Açık yama kablosu kullanımı için sert, hava koşullarına dayanıklı
İletken, sinyalin seyahat ettiği yerdir.
Yama kablolarında iki ana seçenek görünür:
Streped bakır - daha esnek, sık hareket veya kısa koşular için ideal
CCA (bakır kaplı alüminyum) -daha ucuz, daha hafif, ancak saf bakırdan biraz daha az iletken
| iletken tipi | esneklik | iletkenlik | maliyeti | ortak kullanım |
|---|---|---|---|---|
| Mahsur bakır | Yüksek | Harika | Daha yüksek | Yama panelleri, kısa koşular |
| CCA | Orta | İyi | Daha düşük | Bütçe kurulumları |

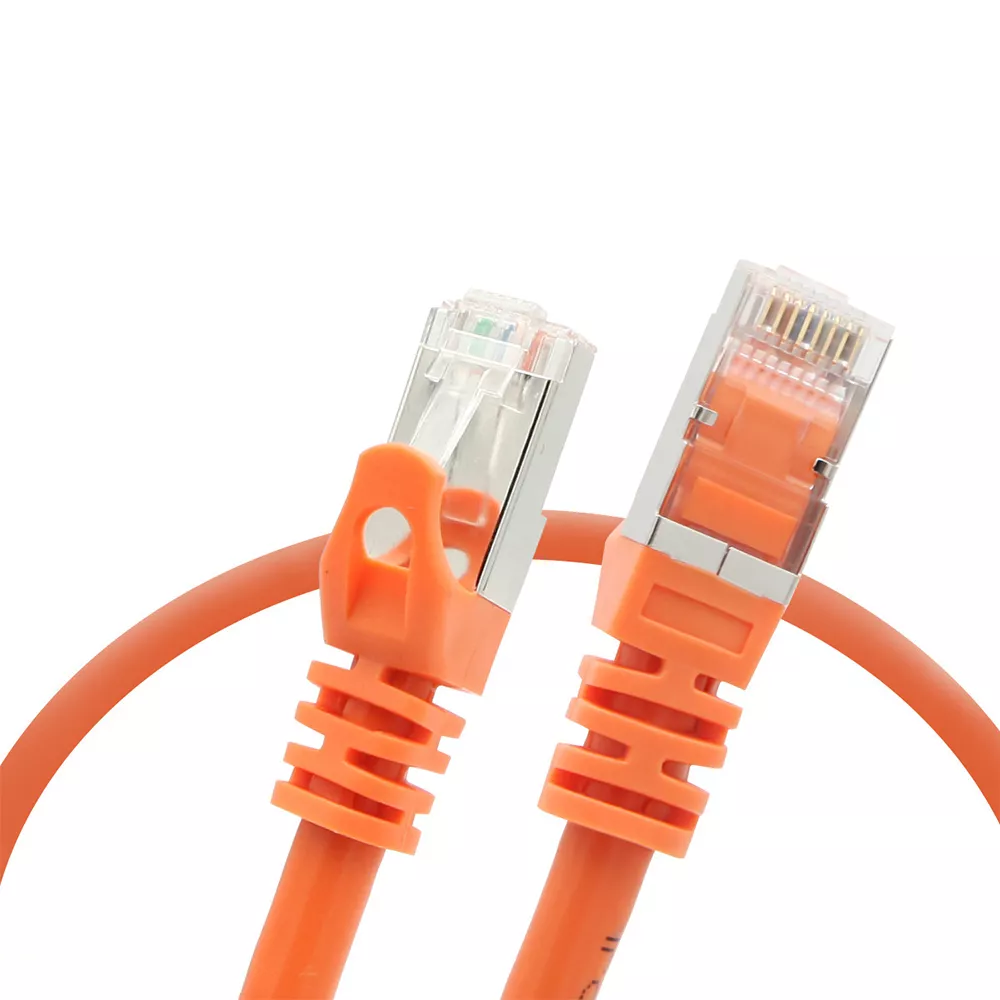

Bir yama kablosu üzerindeki konektörler, cihazlara nasıl bağlandığını tanımlar.
Popüler bağlayıcı türleri şunları içerir:
RJ45 - Ethernet yama kabloları için standart
LC (Lucent konektörü) - Kompakt fiber optik konektör
SC (abone konnektörü) -fiber optik için push-pull tasarımı
ST (düz ipucu) -süngü tarzı, eski fiber ağlarda yaygın
Koruma engelleri parazittir ve sinyal kalitesini korur.
Yama kabloları gelebilir:
UTP (korumasız bükülmüş çift) - Koruyucu, daha esnek, daha düşük maliyet yok
STP (korumalı bükülmüş çift) - EMI'yi azaltmak için folyo veya örgü koruması
S/FTP (korumalı folyo bükülmüş çift) - her çift için bireysel folyo koruması ve örgülü dış kalkanı
| Koruyucu tip | EMI Koruma | Esnekliği | Tipik Kullanım |
|---|---|---|---|
| UTP | Düşük | Yüksek | Ofis Lans, Kısa İç Mekan Bağlantıları |
| STP | Orta | Orta | Endüstriyel veya yüksek EMI ortamları |
| S/FTP | Yüksek | Daha düşük | Veri merkezleri, hassas ekipman |
Yama kabloları, her biri belirli ağ ihtiyaçları için üretilen birçok şekilde gelir.
Orta, koruma, konektör tipi ve hatta özel işlevlere göre farklılık gösterirler.
Ethernet yaması kabloları
Bu, bükülmüş bakır çiftleri üzerinde elektrik sinyallerini taşır.
Kategoriler hız ve bant genişliğine göre değişir:
CAT5E - Ev ağlarında yaygın olan 1 Gbps'ye kadar
CAT6 - Daha kısa koşularda 10 Gbps'ye kadar, daha iyi gürültü direnci
CAT6A - Daha uzun koşularda 10 Gbps, daha kalın ve daha ağır
CAT7 - Daha yüksek ekranlama, 10+ Gbps'yi destekliyor
CAT8 -Veri merkezleri ve kısa bağlantılar için ultra yüksek hız
Fiber optik yama kabloları
Bu, verileri hafif, uzun mesafeli ve yüksek bant genişliği ihtiyaçları için mükemmel olarak iletir.
Tek Mod (OS1, OS2): Küçük Çekirdek (8-10 μm), uzun mesafeli bağlantılar
Multimode (OM1 - OM5): Daha büyük çekirdek (50-62.5 μm), daha kısa mesafeler ancak daha ucuz
| Orta | maksimum hız | tipik mesafe | yaygın kullanım |
|---|---|---|---|
| Cat6 bakır | 10 Gbps | 55 m | Ofis ağları |
| Cat8 bakır | 40 Gbps | 30 m | Veri Merkezleri |
| OS2 Fiber | 100 Gbps+ | Onlarca km | ISS omurgaları |
| OM4 Fiber | 100 Gbps | 150 m | Veri salonları |
Koruma, bir yama kablosunun ne kadar iyi direndiğini etkiler Müdahale:
UTP (korumasız bükülmüş çift) - koruma, ışık ve esnek yok
STP (korumalı bükülmüş çift) - çiftler etrafında folyo veya örgü kalkan
FTP / SFTP (folyo bükülmüş çift / korumalı folyo bükülmüş çift) - her çiftte folyo artı genel kalkan
| Kalkan tipi | EMI koruma | esnekliği | en iyi |
|---|---|---|---|
| UTP | Düşük | Yüksek | Ev ve Ofis Lans |
| STP | Orta | Orta | Endüstriyel ortamlar |
| S/FTP | Yüksek | Daha düşük | Yüksek yoğunluklu veri ortamları |
Bir yama kablosunun konektörleri nereye ve nasıl bağlanabileceğine karar verir:
RJ45 - RJ45 - Ethernet Yama Kabloları için Standart
LC - LC - Fiber optik için kompakt konektörler
SC'den SC -Push-Pull Style, genellikle telekom odalarında
Hibrit Konektörler - Köprü cihazları için LC'den SC gibi karışım türlerini karıştırın
Bazı yama kabloları benzersiz amaçlara hizmet eder:
Pigtails - Bir ucunda konektör, diğer ucunda çıplak lif veya bakır
Crossover Patch Cables - Anahtarsız iki benzer cihazı doğrudan bağlayın
Özel uzunlukta yama kabloları -kesin mesafelere uyacak şekilde tasarlanmış, dağınıklığı azaltın
Yama kablosu , kullanacağınız en çok yönlü ağ dişlisi parçalarından biridir.
Cihazları hızlı bir şekilde bağlar, bağlantıları sabit tutar ve hemen hemen her kurulumda çalışır.
Bir veri merkezinde, yama paneli , anahtarlarını ve sunucularını bağlamak için bir yama kablosu gereklidir . Donanımı tüm rafı yeniden kablonun yeniden kablonunu yeniden kablonun yeniden kablolu olarak yeniden düzenlemesini kolaylaştırır.
Ofislerde, PC'leri duvar jaklarına veya doğrudan anahtarlara bağlamak için bir yama kablosu kullanıyoruz. Ayrıca
güç verir VoIP telefonlarına ve onlara bir bağlantıda hem ağ hem de ses hizmeti verir.
Koşulu bakır kablolar, sık sık hareket eden masalar için gerekli esnekliği sunar.
Evde, bir yama kablosu yönlendiriciyi bir PC , oyun konsoluna veya akıllı TV'ye bağlar .
, özellikle çevrimiçi oyun veya 4K'da akış için Wi-Fi'den daha hızlı ve daha kararlı bir performans sunar.
| Cihaz | Neden bir yama kablosu kullanın |
|---|---|
| Oyun konsolu | Daha düşük gecikme, kararlı bağlantı |
| Akıllı televizyon | Arabelleğe alınmadan pürüzsüz akış |
| Pc | Büyük dosya transferleri için güvenilir |
Bir yama kablosu sadece bunun için değil. Ayrıca
sinyaller taşır . AV kurulumlarında , ses mikserlerini, amplifikatörleri veya video değiştiricileri birbirine bağlayan
Üretim stüdyolarında, kesinti olmadan hızlı yeniden yönlendirmeye izin verir.
Telekom dolaplarında, bir yama kablosu duvar çıkışlarını ağ anahtarlarına bağlar .
.
Kısa, esnek tasarım her şeyi düzenli ve izlemeyi kolay tutar.
Doğru yama kablosunu seçmek sadece ilk gördüğünüzü kapmakla ilgili değildir.
Kabloyu ağınızın ihtiyaçları, konum ve performans hedefleriyle eşleştirmekle ilgilidir.
Uzunluk,
satın almadan önce cihazlar arasındaki mesafeyi ölçün.
Çok uzun bir yama kablosu dağınıklık yaratır, çok kısa ulaşmaz.
Kategori Derecelendirme
Hızınız için doğru kategoriyi seçin:
CAT5E -1 Gbps'ye kadar, bütçe dostu
CAT6 - Kısa koşularda 10 Gbps'ye kadar
CAT6A - Daha uzun mesafeler için 10 Gbps
CAT7 / CAT8 -Yüksek performanslı veya veri merkezi kullanımı için
Bant Genişliği Gereksinimleri
4K akışı yapıyorsanız, sunucuları barındırıyorsanız veya büyük dosyaları taşıyorsanız,
daha yüksek bant genişliğini destekleyen bir yama kablosu alın.
Koruma ihtiyaçları,
çevreye dayalı koruma seçimi seçin:
UTP -Evler gibi düşük etkileşim alanları için en iyisi
STP / S / FTP - yoğun ağlarda elektromanyetik parazitlere karşı koruma sağlar
Konnektör Uyumluluğu
RJ45, LC, SC veya başka bir tür olup olmadığını kontrol edin.
Yama kablosu cihazınızın bağlantı noktasına uymalıdır.
Dayanıklılık ve esneklik
Streed bakır sık hareket için daha fazla esneklik sunar.
Katı iletkenler kalıcı kurulumlar için daha iyidir.
| Faktörü | Neden Önemlidir | Tavsiye |
|---|---|---|
| Uzunluk | Gevşeklik veya sıkıntıdan kaçının | Satın Almadan Önce Ölçün |
| Kategori | Hız ve bant genişliğini belirler | Ağ Gereksinimleriyle Eşleşme |
| Kalıplama | Parazitten kaynaklanan sinyal kaybını azaltır | Yüksek EMI ortamlarında STP |
| Bağlayıcı tipi | Cihaz bağlantı noktasını eşleştirmeli | Sipariş vermeden önce doğrulayın |
Hava Direnci ve UV Koruma
Açık Yama kabloları güneş ışığına, yağmura ve sıcaklık değişimlerine direnen ceketlere sahiptir.
İç mekan kabloları bu korumalardan yoksundur ve dışarıda hızlı bir şekilde başarısız olabilir.
Dış mekan kurulumları için uygulamalar
: Açık hava dereceli yama kabloları kullanır:
Bir kampüs ağına binaları bağlamak
Dış duvarlar boyunca kablolar koşmak
Kablonun güneş ışığına veya neme maruz kaldığı herhangi bir kurulum
Bir yama kablosu ancak düzenli olarak korunur ve test edilirse iyi performans gösterebilir.
İyi bakım, ağ sorunlarını önler ve kablonun ömrünü uzatır.
Kesimler, çatlaklar veya karışıklıklar için cekete bakın.
Bükülmüş pimler, gevşek klipsler veya korozyon için konektörleri kontrol edin.
Sert hissediyorsa veya aşınma gösterirse, değiştirmenin zamanı gelmiş olabilir.
Sinyal kalitesini ve sürekliliğini kontrol etmek için bir kablo test cihazı kullanın.
Bir test cihazı, kablo hatalarını, yüksek direnci veya zayıf korumayı tespit edebilir.
İyi görünen bir yama kablosu bile bir performans testinde başarısız olabilir.
Keskin virajlardan veya sıkı döngülerden kaçının - bunlar iletkenlere zarar verebilir.
Kullanılmadığında yama kablosunu gevşek bir şekilde asın veya bobin.
Onu ezebilecek ağır nesnelerden uzak tutun.
| İp ipucu | neden önemlidir |
|---|---|
| Keskin virajlardan kaçının | Dahili tel kırılmasını önler |
| Gevşek sarmallı depo | Esnekliği korur |
| Tozlu zeminlerden uzak durun | Konektörleri enkazdan korur |
Bir fiber optik yama kablosu kullanırsanız, konektörleri temiz tutarsanız, tiftiksiz mendilleri ve onaylanmış temizleme sıvısını kullanın. Küçük toz parçacıkları ışığı engelleyebilir ve performansı azaltabilir. Doğru yama kablosu türünün, ağlarda benzersiz bir amaç için anahtar olduğunu anlama. performans. ile Wit , kalıcı ağ stabilitesi için dayanıklı, test edilmiş kablolar elde edersiniz.
C: Buna yama kablosu, yama kurşun veya ağ yama kablosu da denir.
C: Evet, bir ağ içindeki kısa mesafeli bağlantılar için.
C: Bazıları daha uzun sürse de, genellikle optimal performans için 6 fitin altında.
C: Evet, daha yüksek hızları ve daha iyi gürültü direncini destekler.
A: Streped esnektir; Katı koşular için katı daha iyidir.
C: Evet, eğer Poe standartlarını karşılıyorlarsa.
C: Bir yama kablosu daha düşük gecikme ve daha fazla stabilite sunar.
C: Görünür hasar arayın veya bir kablo test cihazı ile test edin.
