Ağınız için Doğru Bağlantı Panelini Seçmeye Yönelik 7 En İyi Uygulama

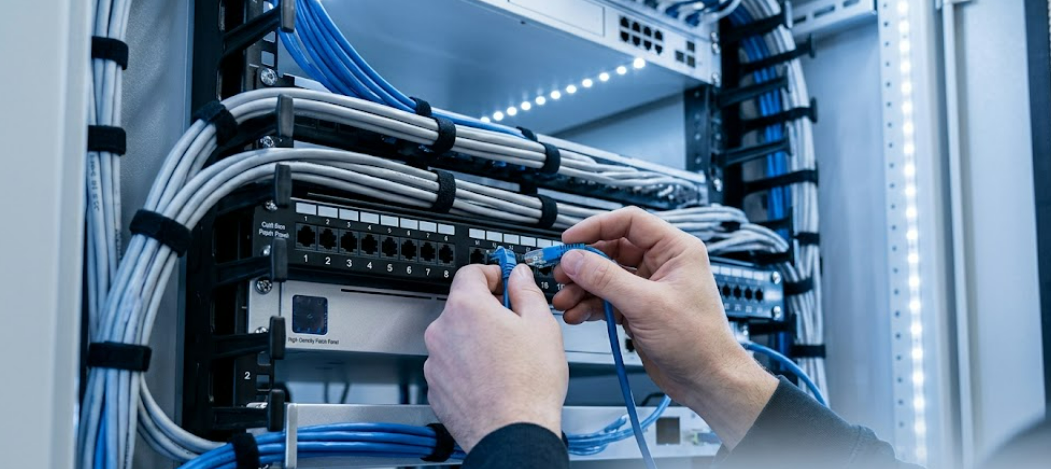

Hızla gelişen telekomünikasyon ve veri merkezi yönetimi ortamında, altyapınızın fiziksel katmanı operasyonel istikrarın temeli olmaya devam ediyor. Patch panel, yapısal bir kablolama sisteminin merkezi sinir sistemi olarak görev yapar ve pahalı ağ anahtarlarını aşınma ve yıpranmaya karşı koruyan kablo uçları için statik bir nokta sağlar. İşletmeler dijital ayak izlerini ölçeklendirirken, aşağıdaki gibi uzman sağlayıcılardan yüksek kaliteli donanımlar seçiyorlar: Webit Patch Panel çözümleri, yüksek hızlı bağlantıyı sürdürmek ve kesinti süresini en aza indirmek için vazgeçilmez hale geliyor.

Doğru donanımı seçmek, ağın tüm yaşam döngüsü boyunca verimli ve yönetilebilir kalmasını sağlamak için bağlantı noktası yoğunluğunun, kablo uyumluluğunun (Cat6 ve Cat6a), koruma gereksinimlerinin ve gelecekteki ölçeklenebilirliğin derinlemesine incelenmesini gerektirir.

Aşağıdaki kılavuz, raflarınız için ideal donanımı seçmeye yönelik stratejik en iyi uygulamaları özetlemektedir. Bu endüstri standartlarını takip ederek, karmaşık bir sunucu odasını yüksek performanslı bir ortama dönüştürebilirsiniz. Bilgili bir yatırım yapmanıza yardımcı olmak için ihtiyaçların temel tanımlanmasından modüler ve sabit tasarımlar arasındaki ince farklara kadar her şeyi keşfedeceğiz.

Makale Özeti

Ağ İhtiyaçlarınızı Anlamak: Patch Paneller için Temel Gereksinimleri Belirleyin

Doğru donanımı seçmek için öncelikle mevcut ve gelecekteki bağlantı noktası yoğunluğu gereksinimlerini hesaplamalı ve panelin tesisinizde kullanılan Cat6 veya Cat6a gibi belirli kablo kategorisini desteklediğinden emin olmalısınız.

İhtiyaçlarınızı belirlemek, aktif ekipmanınızın kapsamlı bir denetimiyle başlar. Çalışma alanı çıkışlarınızda kaç adet 'düşme' veya bağlantı noktasının gerekli olduğunu belirlemeli ve bunu raf alanı kullanılabilirliğinizle çapraz referansla yapmalısınız. Çoğu standart ortam, 24 bağlantı noktalı veya 48 bağlantı noktalı yapılandırmaları kullanır. Ancak, RU (Raf Birimi) alanının önemli olduğu yüksek yoğunluklu bir ortamda çalışıyorsanız, 48 bağlantı noktasını tek bir 1U alanda toplayan yüksek yoğunluklu panelleri düşünebilirsiniz.

Ayrıca ağınızın elektriksel özellikleri, patch panelin fiziksel gereksinimlerini belirler . Örneğin, tesisiniz Bakır üzerinden 10GBASE-T çalıştırıyorsa yabancı karışmayı önlemek için panellerinizin Cat6a için derecelendirildiğinden emin olmalısınız. Ortamınız üretim zemini gibi yüksek elektromanyetik girişime (EMI) maruz kalıyorsa, korumalı (FTP/STP) paneller tartışılamaz. Aradaki farkı anlamak Patch Panel vs Switch işlevleri de bu aşamada pasif bağlantı ihtiyaçları için aktif portlara aşırı provizyon yapmadığınızdan emin olmak için hayati öneme sahiptir.

Anahtar Gereksinimi Kontrol Listesi

1. Bağlantı Noktası Yoğunluğu : Toplam bağlantı sayısını artı gelecekteki genişleme için %20 büyüme marjını hesaplayın.

2. Kategori Derecelendirmesi : Paneli kablonuzla eşleştirin (Cat5e, Cat6, Cat6a veya Fiber).

3. Koruma : Yerel parazite göre UTP'ye (Korumasız) veya STP'ye (Korumalı) ihtiyacınız olup olmadığını belirleyin.

4. Raf Alanı : Kurulum için 1U, 2U veya 4U alanınızın olup olmadığını belirleyin.

Patch Panel Türlerinin Değerlendirilmesi: Modüler ve Modüler Olmayan ve Uygulamaları

Bireysel kilit taşı jakları kullanan modüler paneller ile PCB'ye monteli sabit bağlantı noktalarına sahip modüler olmayan paneller arasında seçim yapmak, yapılandırma esnekliği ve bakım kolaylığı ihtiyacınıza bağlıdır.

Modüler bağlantı paneli tasarımları, son derece çok yönlülükleri nedeniyle modern veri merkezlerinde giderek daha popüler hale geliyor. Bu çerçeveler, teknisyenlerin aynı 1U veya 2U çerçeve içinde RJ45, fiber optik ve hatta HDMI gibi farklı türdeki konnektörleri karıştırıp eşleştirmesine olanak tanır. Bu 'yüksüz' yaklaşım, tek bir bağlantı noktasının arızalanması durumunda tüm panel yerine yalnızca bir kilit taşı jakını değiştirmeniz gerektiği anlamına gelir. Bu, uzun vadeli bakım maliyetlerini önemli ölçüde azaltır ve yalnızca şu anda ihtiyacınız olan bağlantı noktalarını doldurduğunuz 'büyüdükçe öde' stratejisine olanak tanır.

Tersine, modüler olmayan veya 'sabit' paneller, dahili bir baskılı devre kartına (PCB) lehimlenmiş, önceden yapılandırılmış bağlantı noktalarıyla birlikte gelir. Bunlar, kablolama tipinin tekdüze olduğu (örneğin tümü Cat6) büyük ölçekli dağıtımlar için genellikle daha uygun maliyetlidir. Oldukça istikrarlı bir sonlandırma noktası sunarlar, ancak olumsuz tarafı, tek bir hasarlı bağlantı noktasının bazen tüm üniteyi tehlikeye atabilmesi veya en azından rafınızda kolayca onarılamayan ölü bir nokta bırakabilmesidir. Gezinirken Yüksek kaliteli ağ bağlantısı ürünleri kullanıyorsanız , bu bakım faktörlerini başlangıç ​​bütçenizle karşılaştırmak çok önemlidir.

Karşılaştırma Tablosu: Modüler ve Sabit Paneller

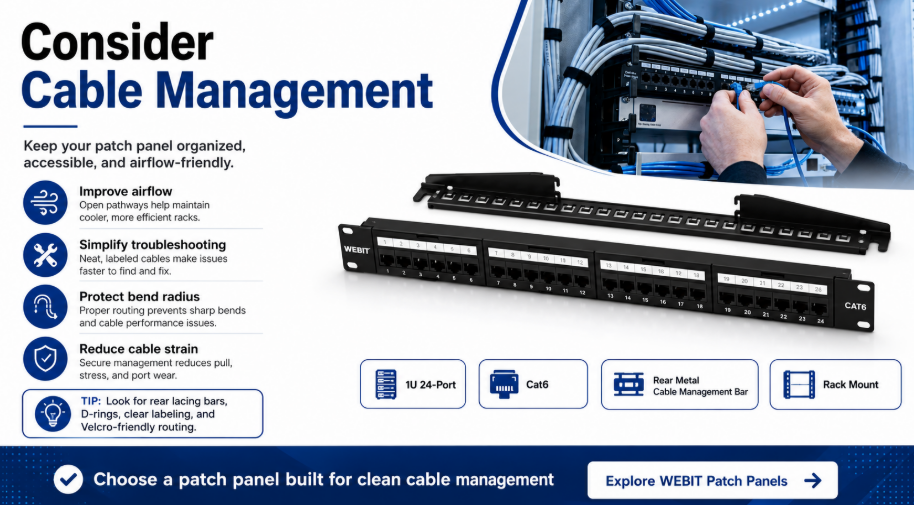

Kablo Yönetimini Düşünün: Organizasyonun ve Erişilebilirliğin Önemi

Patch panel kurulumundaki etkili kablo yönetimi, uygun hava akışını sağlamak, sorun giderme için kolay erişim sağlamak ve yüksek performanslı bakır ve fiber hatların minimum bükülme yarıçapını korumak açısından kritik öneme sahiptir.

Ağ tasarımında yaygın olarak yapılan bir hata, kablo yönetimini sonradan akla gelen bir düşünce olarak ele almaktır. Entegre yönetim çubukları veya D-halkaları olmadan, panelin arkasından sarkan düzinelerce kablonun ağırlığı 'kablo gerilimine' neden olabilir ve bu da aralıklı bağlantı hatalarına veya tamamen sinyal kaybına neden olabilir. Yüksek kaliteli paneller genellikle arka bağlama çubuğu içerir. Bu yatay metal destek, fiziksel ağırlığı hassas sonlandırma noktasından rafın sağlam metal çerçevesine aktararak her bir kabloyu Velcro bağlarla sabitlemenize olanak tanır.

Rafın ön tarafında erişilebilirlik önceliklidir. anladığınızda Bir raftaki bağlantı panelinin amacı , bunun tüm hareketler, eklemeler ve değişiklikler (MAC'ler) için arayüz görevi gördüğünü fark edersiniz. Açık etiketleme ve düzenli yama kablosu yönlendirmesi, bir teknisyenin bir bağlantıyı değiştirmesi gerektiğinde bunu komşu bağlantıları bozmadan yapabilmesini sağlar. Doğru organizasyon aynı zamanda anahtarlar ve sunuculardaki egzoz fanlarını bloke ederek termal kısıtlamaya ve donanım arızasına yol açan 'kablo spagettisini' de önler.

Entegre Yönetimin Faydaları

1. Azaltılmış Sinyal Kaybı : Yüksek hızlı veri iletiminde 'geri dönüş kaybına' neden olan keskin virajları önler.

2. Geliştirilmiş Soğutma : Hava akışı için açık yollar, aktif ekipmanın optimum sıcaklık aralıklarında kalmasını sağlar.

3. Daha Hızlı Sorun Giderme : Mantıksal etiketleme ve yönlendirme, belirli bağlantı yollarının neredeyse anında tanımlanmasına olanak tanır.

Yapı Kalitesi ve Dayanıklılığının Değerlendirilmesi: Uzun Ömürlü Bağlantı Panellerinin Seçilmesi

Bir patch panelin dayanıklılığı, soğuk haddelenmiş çelik çerçevesinin kalınlığı, kontak pimleri üzerindeki altın kaplama kalınlığı ve IDC (İzolasyon Yer Değiştirme Kontağı) bloklarının güvenilirliği ile belirlenir.

B2B ortamında donanımın 10 ila 15 yıl kadar dayanması bekleniyor. Bu uzun ömür ancak panelin ağır hizmet tipi malzemelerden yapılmış olması durumunda mümkündür. Standart paneller genellikle SPCC'den (Soğuk Haddelenmiş Çelik) yapılır. Bu çeliğin kalınlığı, ağır Cat6a korumalı kablolarla tamamen yüklendiğinde panelin esneyeceğini veya sarkacağını belirler. Çürük bir panel, mekanik gerilimden dolayı zaman içinde uçların 'dışarı fırlamasına' neden olabilir. Ayrıca, profesyonel bir görünüm sağlamak ve nemli ortamlarda oksidasyonu önlemek için kaplama (genellikle toz boya) çizilmelere ve korozyona karşı dayanıklı olmalıdır.

Dahili bileşenler daha da kritiktir. RJ45 bağlantı noktaları için yüksek performanslı bağlantılara yönelik endüstri standardı, kontak pimlerinin 50 mikronluk altın kaplamasıdır. Bu kalınlık, yüzlerce 'birleştirme döngüsünden' (takma ve çıkarma) sonra bile elektrik bağlantısının sabit kalmasını sağlar. Arka sonlandırma için IDC blokları hem 110 hem de Krone delme aletleriyle uyumlu olmalı ve korozyona dayanıklı gaz geçirmez bir bağlantı sağlamak için kalay kaplamalı fosfor bronzdan yapılmalıdır.

Aranacak Kalite Göstergeleri

1. Malzeme : 1,5 mm ila 2,0 mm kalınlığında soğuk haddelenmiş çelik.

2. Kontaklar : Nikel üzeri 50μ (mikron) altın kaplama.

3. Sertifikasyon : Güvenlik ve çevre standartları açısından UL listeli ve RoHS uyumludur.

4. IDC Uyumluluğu : 22-26 AWG katı kabloyu destekler.

Performans için Bütçeleme: Patch Panel Seçiminde Maliyeti Kaliteyle Dengelemek

Ağ altyapısı için stratejik bütçeleme, kurulum işçiliği, bakım kesintisi süresi ve geleceğe hazır olma yeteneği de dahil olmak üzere Toplam Sahip Olma Maliyetini (TCO) dikkate almak için ilk satın alma fiyatının ötesine bakmayı içerir.

En düşük fiyatlı jenerik donanımı tercih etmek cazip gelse de, 'ucuz' bir bağlantı panelinin maliyetleri genellikle kurulum sırasında veya ilk işletme yılından sonra ortaya çıkar. Düşük kaliteli bir IDC bloğu, sağlam bir bağlantı kurulmadan önce bir teknisyenin tek bir kabloyu üç kez delmesini gerektirebilir ve bu da işçilik maliyetlerinizi iki katına çıkarır. Buna karşılık, burada bulunanlar gibi birinci sınıf çözümlere yatırım yapmak Webit ürün kataloğu, sonlandırmaların 'tek ve bitmiş' olmasını sağlayarak büyük dağıtımlar için gereken çalışma saatlerini önemli ölçüde azaltır.

Geleceğe hazırlık, bütçe optimizasyonunun nihai şeklidir. %20 tasarruf etmek için bugün bir Cat5e paneli kurarsanız ancak üç yıl içinde 10 Gbps hıza yükseltmeniz gerekiyorsa, başlangıçta bir Cat6a modüler sisteme yatırım yapmış olsanız bile, komple bir sök ve değiştir projesine önemli ölçüde daha fazla harcayacaksınız. Modüler bir yaklaşım, mevcut metal çerçeveleri yerinde tutarken kilit taşı jaklarını basitçe değiştirerek ağınızın hızını yükseltmenize olanak tanır ve ilk sermaye yatırımınızı korur.

Stratejik Yatırım Dağılımı

1. İlk CAPEX : Çerçevelerin, jakların ve yönetim aksesuarlarının maliyeti.

2. Kurulum İşçiliği : Daha iyi IDC tasarımlarına sahip birinci sınıf paneller 'yeniden çalışmayı' ve test süresini azaltır.

3. Operasyonel OPEX : Yüksek dayanıklılığa sahip altın kontaklar, bağlantı noktası arızalarını ve servis çağrılarını azaltır.

4. Ölçeklenebilirlik Değeri : Modüler sistemler, tüm altyapıyı değiştirmeden ucuz yükseltmelere olanak tanır.
