Zijn Ethernet-kabels en patchkabels uitwisselbaar?

• Misbruik van een patchkabel of ethernetkabel kan latentie, signaalvervorming of zelfs netwerkonderbrekingen veroorzaken.

• Fouten zoals het gebruik van de verkeerde kabellengte of beschadigde connectoren kunnen de betrouwbaarheid verminderen.

• Hoogwaardige patchkabels, zoals de Webitelecomms Cat6A FTP-patchkabel, helpen elektromagnetische interferentie te voorkomen en houden verbindingen stabiel.

Het begrijpen van deze verschillen zorgt voor betere netwerkprestaties en minder verstoringen.

Belangrijkste afhaalrestaurants

• Ethernet-kabels gebruiken massief koper voor lange, vaste kabels; patchkabels gebruiken gestrand koper voor korte, flexibele verbindingen.

• Door het juiste kabeltype en de juiste kabellengte te kiezen, voorkomt u netwerkproblemen zoals lage snelheden en verbroken verbindingen.

• Bijpassende kabelcategorieën (zoals Cat5e of Cat6) zorgen ervoor dat apparaten met de best mogelijke snelheid communiceren.

• Afgeschermde kabels helpen in gebieden met veel interferentie, maar zijn meestal niet nodig voor de meeste huizen en kantoren.

• Patchkabels zijn het beste voor korte afstanden onder de 6 meter; Ethernet-kabels zijn geschikt voor langere afstanden tot 90 meter.

• Hoogwaardige kabels, zoals de Webitelecomms Cat6A FTP-patchkabel, verbeteren de netwerkstabiliteit en verminderen interferentie.

• Goed kabelbeheer, labeling en testen besparen tijd en voorkomen kostbare netwerkproblemen.

• Vermijd het combineren van kabelcategorieën of het gebruik van patchkabels buitenshuis om betrouwbare netwerkprestaties te behouden.

Basisprincipes van Ethernet-kabels

Definitie

Een ethernetkabel is een soort koperen netwerkkabel die wordt gebruikt om apparaten binnen een lokaal netwerk aan te sluiten. De ANSI/TIA-568-standaard definieert de structuur- en prestatie-eisen voor deze kabels. Deze standaard zorgt ervoor dat ethernetkabels een breed scala aan diensten ondersteunen en jarenlang betrouwbaar blijven. De meeste ethernetkabels gebruiken vier getwiste aderparen en eindigen met 8-pins RJ45-connectoren. De getwiste paren helpen elektromagnetische interferentie te verminderen, waardoor de gegevensoverdracht stabiel en veilig blijft.

Let op: Ethernet-kabels zijn anders dan glasvezel-internetkabels. Terwijl ethernetkabels koperdraden gebruiken om elektrische signalen over te brengen, is glasvezelinternet afhankelijk van lichtsignalen via glasvezels.

Soorten

Ethernet-kabels zijn er in verschillende categorieën, elk ontworpen voor specifieke prestatiebehoeften. De meest voorkomende typen zijn:

• Cat5e: Deze kabel is populair in woningen en kleine kantoren. Het ondersteunt snelheden tot 1 Gbps en is kosteneffectief.

• Cat6: Cat6-kabels bieden een hogere bandbreedte en betere afscherming. Ze kunnen tot 10 Gbps over korte afstanden verwerken, waardoor ze geschikt zijn voor drukke omgevingen.

• Cat6a: Deze verbeterde versie van Cat6 ondersteunt 10Gbps-snelheden tot 100 meter. Het beschikt over verbeterde afscherming en is ideaal voor zowel thuiskantoren als commerciële ruimtes.

• Cat8: Cat8-kabels leveren de hoogste prestaties en ondersteunen tot 40 Gbps. Deze worden voornamelijk gebruikt in datacenters en krachtige computeromgevingen.

Deze categorieën helpen gebruikers bij het kiezen van de juiste koperen netwerkkabel voor hun behoeften. Glasvezel internetkabels worden daarentegen gebruikt wanneer extreem hoge snelheden en lange afstanden vereist zijn.

Gemeenschappelijk gebruik

Ethernet-kabels spelen een cruciale rol in moderne netwerken. Ze verbinden computers, switches, routers en patchpanelen met elkaar en vormen de ruggengraat van de meeste bekabelde netwerken. Mensen gebruiken ethernetkabels om gegevens te verzenden voor internettoegang, spraakoproepen en multimediastreaming. Zowel in woningen als bedrijven zorgen deze kabels voor betrouwbare en snelle verbindingen.

Ethernet-kabels ondersteunen ook geavanceerde toepassingen zoals synchroon Ethernet en tijdgevoelige netwerken. Ze blijven essentieel voor het verbinden van apparaten die een stabiele en snelle gegevensoverdracht vereisen. Terwijl glasvezelinternet aan populariteit wint voor langeafstands- en ultrasnelle verbindingen, blijven ethernetkabels de primaire keuze voor de meeste lokale netwerken.

Overzicht patchkabels

Wat is een patchkabel

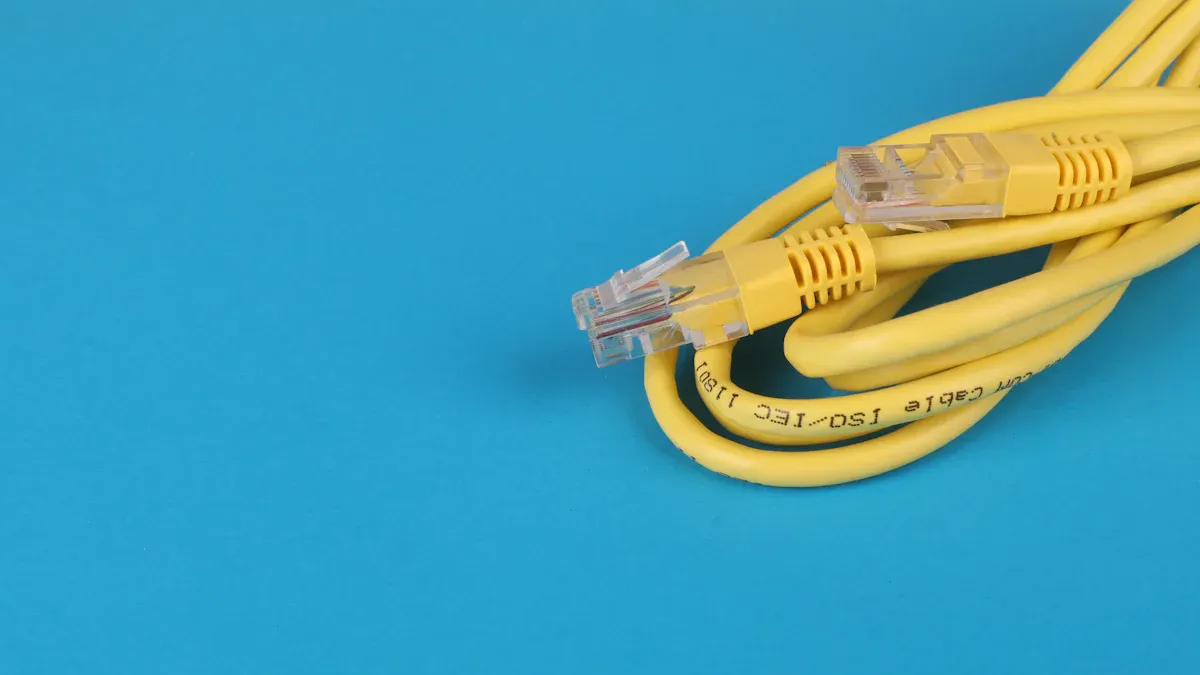

Een patchkabel verbindt elektronische apparaten over korte afstanden. Industriestandaarden zoals TIA/EIA-568-B-2-1 Annex J definiëren patchkabels en regelen de productie en het testen ervan. Deze normen zorgen ervoor dat patchkabels voldoen aan strenge eisen op het gebied van prestaties en betrouwbaarheid. Patchkabels gebruiken aan beide uiteinden dezelfde bedradingsstandaard: T568A of T568B. Deze bedrading verbindt pin één aan het ene uiteinde met pin aan het andere uiteinde, en gaat door voor alle acht pinnen. Patchkabels worden ook wel straight-through-kabels genoemd. Ze helpen bij het uitlijnen van zend- en ontvangstpinnen tussen apparaten zoals computers en routers. Patchkabels spelen een sleutelrol in thuis- en kantoornetwerken en bieden stabiele verbindingen voor veel apparaten.

Tip: Kwalitatieve patchkabels maken gebruik van materialen en connectoren die bestand zijn tegen oxidatie en corrosie, waardoor de prestaties in de loop van de tijd behouden blijven.

Bouw

Fabrikanten bouwen patchkabels die gebruik maken van koperen of glasvezelgeleiders omgeven door isolatie. Deze isolatie voorkomt signaalverlies en beschermt tegen elektromagnetische interferentie. Veel patchkabels zijn voorzien van afscherming om interferentie verder te verminderen en signalen helder te houden. De kabeluiteinden zijn voorzien van connectoren die zijn ontworpen voor veilige en betrouwbare verbindingen. Vergulde contactbladen, vaak 50 micron dik, verbeteren de duurzaamheid en geleidbaarheid. Patchkabels kunnen gebruik maken van gestrande of massieve koperdraadgeleiders. Gestrande draden bieden flexibiliteit, terwijl massieve draden sterkte bieden. Kabelmantels zijn verkrijgbaar in materialen die geschikt zijn voor PVC of plenum, en sommige kabels gebruiken voor de veiligheid rookarme halogeenmantels. De draaddikte varieert gewoonlijk van 24 AWG tot 28 AWG, afhankelijk van het kabeltype. Patchkabels van hogere categorieën, zoals Cat6 en Cat6A, bevatten speciale interne componenten om getwiste paren te behouden en de elektrische prestaties te verbeteren. Kabelkleuren variëren, waarbij blauw gebruikelijk is voor data, maar andere kleuren helpen bij het organiseren van complexe opstellingen.

• Patchkabels maken vaak gebruik van gegoten of geassembleerde connectoren.

• Snagless-laarzen beschermen connectoren tijdens installatie.

• Slanke en standaardbreedtes passen bij verschillende omgevingen.

Typische toepassingen

Patchkabels vervullen vele rollen in de moderne technologie. Ze verbinden computers, routers en switches in netwerkopstellingen. In de telecommunicatie verbinden patchkabels bureautelefoons met netwerken. Audio- en visuele systemen gebruiken patchkabels om apparaten zoals tv's en luidsprekers aan te sluiten. Datacenters vertrouwen op patchkabels om verbindingen tussen servers en patchpanelen te beheren. Patchkabels werken het beste voor verbindingen over korte afstanden binnen racks of opstellingen. Hun flexibiliteit maakt ze ideaal voor omgevingen die regelmatig moeten veranderen, zoals kantoren, woningen en datacenters. Patchkabels zijn korter en flexibeler dan standaard Ethernet-kabels, waardoor ze perfect zijn voor dynamische netwerkconfiguraties.

Patchkabels helpen netwerken georganiseerd en efficiënt te houden. Hun ontwerp ondersteunt snelle veranderingen en betrouwbare verbindingen in veel omgevingen.

Patchkabel versus Ethernet-kabel

Belangrijkste verschillen

Patchkabels en ethernetkabels vervullen een vergelijkbare rol bij het verbinden van apparaten, maar ze verschillen op verschillende belangrijke manieren. Patchkabels zijn meestal verkrijgbaar in korte lengtes, vaak variërend van slechts enkele centimeters tot ongeveer 6 meter. Fabrikanten ontwerpen deze kabels met gestrande koperen geleiders, waardoor ze flexibel zijn en bestand zijn tegen veelvuldig buigen. Dankzij deze flexibiliteit passen patchkabels in krappe ruimtes en kunnen ze frequente verplaatsingen of veranderingen in een netwerkconfiguratie aan.

Standaard ethernetkabels, ook wel permanente verbindingen genoemd, maken gebruik van massieve koperen geleiders. Deze kabels ondersteunen langere afstanden, tot 90 meter, en zorgen voor een betere signaalintegriteit over afstand. Massieve geleiders maken ethernetkabels minder flexibel, maar geschikter voor vaste installaties binnen muren of plafonds.

Opmerking: Patchkabels worden niet aanbevolen voor lange afstanden of gebruik buitenshuis, omdat ze kwetsbaarder zijn en minder bestand tegen omgevingsfactoren.

De constructie van elk kabeltype heeft ook invloed op de prestaties. Ethernet-kabels verschillen per categorie. Cat5e ondersteunt bijvoorbeeld snelheden tot 100 MHz en Gigabit, terwijl Cat6 de frequentie verhoogt tot 250 MHz en dikkere geleiders gebruikt voor een betere warmtebehandeling. Cat6A verdubbelt de bandbreedte tot 500 MHz en ondersteunt 10 Gigabit-snelheden, waardoor het ideaal is voor snelle gegevensoverdracht. Deze verschillen in constructie en prestaties hebben rechtstreeks invloed op hoe elke kabel in een netwerk presteert.

De Webitelecomms Cat6A FTP-patchkabel onderscheidt zich als een krachtige patchkabel. Het beschikt over geavanceerde afscherming om elektromagnetische interferentie en overspraak te verminderen. Deze patchkabel ondersteunt Power over Ethernet (PoE)-toepassingen en levert betrouwbare verbindingen in veeleisende omgevingen zoals datacenters en bedrijfsnetwerken.

Overeenkomsten

Ondanks hun verschillen hebben patchkabels en ethernetkabels veel overeenkomsten. Beide typen verzenden gegevens binnen bekabelde netwerken met behulp van vergelijkbare connectoren, zoals RJ45. Ze verbinden apparaten zoals computers, routers, switches en patchpanelen, waardoor gegevensoverdracht via lokale netwerken mogelijk wordt. Patchkabels zijn in wezen een subset van ethernetkabels, ontworpen voor flexibele verbindingen over korte afstanden.

Zowel patchkabels als ethernetkabels ondersteunen dezelfde datatransmissieprotocollen en snelheden, afhankelijk van hun categorieclassificatie. Een Cat6-patchkabel en een Cat6-ethernetkabel ondersteunen bijvoorbeeld zowel Gigabit- als 10 Gigabit-snelheden, mits correct geïnstalleerd. De belangrijkste overeenkomst ligt in hun rol als fysieke media voor datatransmissie. Ze verschillen voornamelijk in lengte, flexibiliteit en typische gebruiksscenario's, niet in hun vermogen om gegevens over te dragen.

• Beide maken gebruik van getwiste koperen geleiders voor de overdracht van elektrische signalen.

• Beide moeten overeenkomen in categorie (zoals Cat5e of Cat6) om optimale prestaties te garanderen.

• Beide typen spelen een cruciale rol bij het handhaven van de signaalintegriteit en het ondersteunen van snelle gegevensoverdracht.

Bedrading en connectoren

Bedradingsnormen en connectortypen zijn in gelijke mate van toepassing op zowel patchkabels als ethernetkabels. De T568A- en T568B-normen definiëren de volgorde van de acht draden in de kabel. Beide standaarden eindigen kabels met RJ45-connectoren, die standaard zijn voor de meeste LAN-apparaatverbindingen. Het belangrijkste verschil tussen de T568A en de T568B is het verwisselen van de groene en oranje draadparen. Consistentie bij het gebruik van één standaard in het hele netwerk helpt verbindingsproblemen te voorkomen.

• Zowel patchkabels als ethernetkabels gebruiken aan beide uiteinden RJ45-connectoren voor koperverbindingen.

• Glasvezelpatchkabels gebruiken verschillende connectoren, zoals LC of SC, afhankelijk van de toepassing.

• Coaxiale patchkabels gebruiken F-type connectoren voor audio-, video- of radiosignalen.

Patchkabels worden doorgaans in de fabriek gemaakt met 8P8C (RJ45)-connectoren aan beide uiteinden. Sommige installaties maken gebruik van veldafsluitpluggen, die betere prestaties en eenvoudiger installatie kunnen bieden. Het handhaven van een consistente bedradingscode zorgt voor stabiele en efficiënte netwerkcommunicatie.

Tip: T568B heeft over het algemeen de voorkeur voor commerciële en moderne netwerken, terwijl T568A vaak vereist is voor overheids- of oudere systemen. Beide standaarden bieden identieke transmissieprestaties.

De Webitelecomms Cat6A FTP-patchkabel maakt gebruik van hoogwaardige RJ45-connectoren met vergulde contacten. Dit ontwerp zorgt voor uitstekende geleidbaarheid en corrosiebestendigheid, waardoor het een betrouwbare keuze is voor hoogwaardige netwerkomgevingen.

Uitwisselbaarheid uitgelegd

Wanneer moet u ze allemaal gebruiken?

Veel gebruikers vragen zich af of een patchkabel en een ethernetkabel probleemloos kunnen worden verwisseld. In veel alledaagse situaties werken deze kabels door elkaar, vooral wanneer de kabelcategorie overeenkomt met de eisen van het netwerk of deze zelfs overtreft. Cat5e- en Cat6-kabels gebruiken bijvoorbeeld beide RJ45-connectoren. Apparaten herkennen beide kabels en onderhouden de netwerkconnectiviteit. Het gebruik van een Cat6-kabel in een Cat5e-netwerk is niet schadelijk voor de prestaties en kan het netwerk zelfs voorbereiden op toekomstige upgrades. Het gebruik van een Cat5e-kabel in een Cat6-netwerk kan de gegevenssnelheid echter vertragen.

Moderne netwerkapparaten bevatten vaak Auto-MDIX-technologie. Met deze functie kunnen apparaten automatisch verschillen in kabeltype detecteren en aanpassen. Hierdoor kunnen patchkabels en crossoverkabels in de meeste thuis- en kantoornetwerken worden gebruikt zonder handmatige configuratie. Gebruikers moeten altijd de kabelcategorie controleren en ervoor zorgen dat deze voldoet aan de snelheids- en prestatiebehoeften van het netwerk.

Tip: Zorg ervoor dat u altijd de vereiste kabelcategorie voor uw netwerk evenaart of overtreft. Deze praktijk helpt knelpunten te voorkomen en zorgt voor een betrouwbare gegevensoverdracht.

Situaties waarin patchkabels en ethernetkabels uitwisselbaar zijn:

• Beide kabels maken gebruik van dezelfde categorie (bijvoorbeeld Cat6) en voldoen aan de snelheidsvereisten van het netwerk.

• Apparaten ondersteunen Auto-MDIX, waardoor automatische aanpassing mogelijk is.

• De kabellengte blijft binnen de aanbevolen limieten voor patchkabels (meestal minder dan 5 meter per patchsnoer).

• De installatieomgeving stelt kabels niet bloot aan zware omstandigheden of hoge elektromagnetische interferentie.

Beperkingen

Hoewel patchkabels en ethernetkabels veel overeenkomsten vertonen, hebben ze belangrijke verschillen die van invloed zijn op het gebruik ervan. Patchkabels maken gebruik van gestrande koperdraden, die flexibiliteit bieden, maar hun lengte en signaaloverdrachtcapaciteit beperken. Ethernet-kabels voor permanente installaties maken gebruik van massieve koperen geleiders, die langere looptijden ondersteunen en een betere signaalkwaliteit behouden.

Patchkabels mogen ethernetkabels voor lange afstanden niet vervangen. Het gebruik van een patchkabel die langer is dan de aanbevolen lengte kan signaalverlies, gegevensfouten en onbetrouwbare netwerkconnectiviteit veroorzaken. Voor permanente installaties zijn massieve koperen ethernetkabels nodig om de prestaties over langere afstanden te behouden.

Experts merken op:
'Kabelafscherming vermindert elektromagnetische interferentie (EMI) van bronnen zoals motoren of AC-circuits. Afscherming alleen verbetert echter de kabelprestaties niet. Een niet-geaarde afgeschermde kabel kan EMI aantrekken, waardoor netwerkproblemen erger worden. In omgevingen met hoge EMI zijn patchkabels en ethernetkabels alleen uitwisselbaar als de juiste afscherming en aarding worden gehandhaafd. Het combineren van afgeschermde en niet-afgeschermde componenten of een onjuiste aarding kan de EMI-bescherming verminderen en netwerkproblemen veroorzaken.'

Scenario's uit de echte wereld

Voorbeelden uit de praktijk laten zien hoe belangrijk het is om voor elke situatie de juiste kabel te kiezen. In een datacenter gebruikte een technicus een hoogwaardige patchkabel, zoals de Webitelecomms Cat6A FTP-patchkabel, voor korte verbindingen tussen switches en servers. De afscherming van de patchkabel beschermde tegen interferentie en de flexibiliteit ervan maakte installatie eenvoudig. Het netwerk realiseerde een stabiele gegevensoverdracht en minimale downtime.

Een ander bedrijf gebruikte echter patchkabels voor lange afstanden tussen kamers. Het netwerk ondervond regelmatig onderbrekingen en lage snelheden. Het dunnere gestrande koper in de patchkabels kon de signaalkwaliteit over de langere afstand niet behouden. Door deze te vervangen door massieve koperen ethernetkabels werd de betrouwbare netwerkconnectiviteit hersteld.

In datacenters bieden Cat6-patchkabels flexibiliteit en eenvoudige installatie voor korte verbindingen. Cat7-kabels, met extra afscherming, ondersteunen hogere datasnelheden, maar vereisen een zorgvuldige aarding en behandeling. Technici geven de voorkeur aan patchkabels voor kleine tot middelgrote installaties, terwijl grotere of snelle omgevingen mogelijk robuustere oplossingen nodig hebben.

Het kiezen van de juiste kabel voor elk scenario zorgt voor sterke dataprestaties en betrouwbare netwerkconnectiviteit. Gebruikers moeten rekening houden met de kabellengte, afscherming en installatieomgeving voordat ze beslissen of een patchkabel of ethernetkabel het beste past.

Het kiezen van de juiste kabel

Thuisnetwerken

Het selecteren van de juiste kabel voor een thuisnetwerk is afhankelijk van verschillende factoren. Thuisgebruikers willen vaak een balans tussen prestaties, kosten en installatiegemak. De meeste huizen hebben weinig elektromagnetische interferentie, dus niet-afgeschermde kabels werken goed. Kortere kabels helpen signaalverlies te verminderen en verbindingen stabiel te houden. Snagless RJ45-connectoren beschermen de kabeluiteinden tegen schade tijdens frequente verplaatsingen of aanpassingen.

In de onderstaande tabel worden belangrijke overwegingen voor thuisgebruikers benadrukt:

Thuisgebruikers die video streamen, games spelen of vanuit huis werken, moeten Cat6-kabels overwegen voor betere snelheid en betrouwbaarheid. Voor de meeste huishoudens is glasvezelinternet niet nodig, tenzij er extreem hoge snelheden of lange afstanden nodig zijn.

Kantoor- en datacentra

Kantoren en datacenters hebben robuustere bekabelingsoplossingen nodig. Industriestandaarden zoals ANSI/TIA-568 en BICSI 002-2019 begeleiden de selectie en installatie van kabels. Kantoren maken voor korte afstanden vaak gebruik van koperkabels zoals Cat5e of Cat6. Datacenters hebben mogelijk Cat6a of Cat7 nodig voor hogere snelheden en langere runs. Brandveiligheidsnormen vereisen het gebruik van brandwerende kabels in bepaalde gebieden.

De belangrijkste aanbevelingen voor deze omgevingen zijn onder meer:

• Gebruik gestructureerde bekabelingssystemen die koper- en glasvezelkabels combineren voor schaalbaarheid.

• Volg de best practices voor kabelbeheer, zoals het handhaven van een minimale buigradius en de juiste etikettering.

• Kies kabeltypen op basis van afstand en bandbreedtebehoeften. Cat6a ondersteunt bijvoorbeeld 10 Gbps over langere afstanden, terwijl OM4-glasvezel hogesnelheidsgegevens verwerkt in grote datacenters.

• Zorg voor een goede aarding en slap beheer om de veiligheid en betrouwbaarheid te behouden.

Een goed ontworpen netwerk in een kantoor of datacenter maakt gebruik van zowel koper- als glasvezelkabels om prestaties en toekomstige groei te garanderen.

Speciale vereisten

Sommige situaties vereisen speciale kabeltypen. Apparaten die Power over Ethernet (PoE) gebruiken, zoals beveiligingscamera's of draadloze toegangspunten, hebben kabels nodig die zowel stroom als data kunnen verwerken. Cat6A-kabels werken het beste voor krachtige PoE-apparaten en snelle gegevensoverdracht. Afgeschermde kabels beschermen tegen interferentie in omgevingen met zware machines of veel elektronische apparaten.

Speciale vereisten zijn onder meer:

• PoE-apparaten met hoog vermogen (tot 90 W) hebben Cat6A-kabels nodig voor een veilige stroomvoorziening en hoge datasnelheden.

• Shielded Twisted Pair (STP)-kabels zijn het beste in gebieden met hoge elektromagnetische interferentie.

• Unshielded Twisted Pair (UTP)-kabels zijn geschikt voor omgevingen met weinig interferentie en kosten minder.

• Dikkere kabels (lager AWG-getal) verbeteren de stroomafgifte en verminderen de warmteontwikkeling.

• Een juiste installatie, inclusief goede ventilatie en het vermijden van strakke kabelbundels, helpt de prestaties op peil te houden.

• Standaarden zoals IEEE 802.3bt en ANSI/TIA-568 bevelen Cat6A of hoger aan voor nieuwe installaties die PoE en hoge bandbreedte ondersteunen.

Tip: Zorg ervoor dat het kabeltype altijd overeenkomt met de stroom- en gegevensbehoeften van het apparaat. Voor toepassingen met hoge bandbreedte, zoals AV over IP of Wi-Fi 6/7, gebruikt u kabels die zowel hoge snelheden als stroomafgifte ondersteunen.

Mythen en feiten

Veelvoorkomende misvattingen

Veel mensen, inclusief IT-professionals, hebben verschillende misvattingen over Ethernet- en patchkabels. Deze mythen kunnen leiden tot onnodige uitgaven of netwerkproblemen. Hier zijn enkele van de meest voorkomende misverstanden:

• Afgeschermde Ethernet-kabels zijn altijd beter
  Velen zijn van mening dat afgeschermde kabels in elke situatie beter presteren dan niet-afgeschermde kabels. In werkelijkheid zijn niet-afgeschermde twisted pair-kabels al bestand tegen de meeste interferentie in huizen en kantoren. Afgeschermde kabels helpen alleen in zeldzame omgevingen met hoge elektromagnetische interferentie, zoals radiostations of fabrieken met zware machines. Het gebruik van afgeschermde kabels zonder duidelijke reden zorgt voor extra kosten en complexiteit.

• Hogere categorie betekent hogere kwaliteit
  Sommigen denken dat het gebruik van Cat6A-, Cat7- of Cat8-kabels altijd voor betere prestaties zorgt. Hogere categorieën garanderen geen betere kwaliteit. Als u te veel kabels van een hogere categorie aanschaft, kunt u geld verspillen zonder de netwerksnelheid of -betrouwbaarheid te verbeteren.

• Dikkere patchkabels of hogere categorie patchkabels zijn superieur
  Dikke patchkabels kunnen moeilijker te beheren zijn en verbeteren de prestaties mogelijk niet. Volumineuze kabels met extra afscherming of hogere classificaties bieden niet altijd extra voordelen. Kwaliteit en certificering zijn belangrijker dan dikte of categorie. Veel geïmporteerde patchkabels voldoen niet aan de industrienormen, ook al worden ze als hoge categorie bestempeld.

• Ethernet-kabel betekent slechts één type
  Ethernet is een protocol, geen specifieke kabel. Koperen twisted pair-kabels zoals Cat5e of Cat6 worden vaak 'Ethernet-kabels' genoemd, maar ze kunnen andere protocollen bevatten. Coax- en glasvezelkabels kunnen ook Ethernet-signalen verzenden.

• Cat7-patchkabels met RJ45-connectoren zijn authentieke
  Cat7-normen en vereisen GG45- of TERA-connectoren, geen RJ45. Cat7-patchkabels met RJ45-connectoren voldoen niet aan de echte Cat7-standaard en worden als namaak beschouwd.

Opmerking: Certificering en kwaliteitstests zijn belangrijker dan kabeldikte of -categorie. Controleer altijd of u voldoet aan de industrienormen.

Marketing versus realiteit

Marketingmateriaal voor patchkabels en Ethernet-kabels benadrukken vaak hoge snelheden, geavanceerde afscherming en brede compatibiliteit. Advertenties voor Cat7-patchkabels claimen bijvoorbeeld ondersteuning voor snelheden tot 600 MHz en 10 Gbps, robuuste EMI-afscherming en eenvoudige installatie. Deze beweringen suggereren dat Cat7-kabels ideaal zijn voor elk hogesnelheidsnetwerk.

Testen in de echte wereld vertellen echter een ander verhaal. Onafhankelijke tests tonen aan dat 60-70% van de Cat6- en Cat6A-patchkabels niet voldoen aan de belangrijkste prestatienormen, zoals rendementsverlies en overspraak, ondanks marketingclaims. Veel patchkabels voor de massamarkt voldoen niet aan de juiste prestatietests. Verificatietests, zoals het controleren van de wiremap, garanderen geen volledige naleving of prestaties.

• De meeste fabriekscertificeringsclaims zijn gebaseerd op percentagetests, wat niet garandeert dat elke kabel aan de normen voldoet.

• Patchkabels falen vaak bij de aansluitingen, die van cruciaal belang zijn voor de netwerkprestaties.

• Voor een goede certificering moet elke kabel afzonderlijk worden getest, wat de kosten verhoogt maar de kwaliteit garandeert.

• Kabels van slechte kwaliteit werken mogelijk bij lagere snelheden, maar veroorzaken vertragingen, verbroken verbindingen of gegevensfouten bij hogere snelheden.

• Fabrikanten richten zich soms op lage kosten en gemakkelijke vervanging in plaats van op kwaliteit, waardoor consumenten gevaar lopen.

Tip: Marketing legt vaak de nadruk op functies als hoge snelheid en compatibiliteit, maar daadwerkelijke technische naleving en kwaliteit zijn het belangrijkst voor betrouwbare netwerkprestaties.

Een zorgvuldige koper moet verder kijken dan marketingclaims en kabels kiezen die voldoen aan strenge industrienormen en goed zijn getest. Deze aanpak helpt netwerkproblemen te voorkomen en zorgt voor betrouwbaarheid op de lange termijn.

Tips voor het oplossen van problemen

Kabels identificeren

Nauwkeurige kabelidentificatie helpt verwarring en uitvaltijd bij elke installatie te voorkomen. Verschillende methoden maken dit proces eenvoudiger:

1. Gebruik patchpanelen om kabelafsluitingen te centraliseren. Deze aanpak organiseert kabels op één locatie en vereenvoudigt het beheer.

2. Label en documenteer alle kabels en patchpaneelpoorten. Dankzij duidelijke labels kunnen technici verbindingen snel traceren.

3. Handhaaf consistente bedradingsnormen, zoals T568A of T568B, voor alle aansluitingen. Consistentie vermijdt compatibiliteitsproblemen.

4. Implementeer kabelbeheeroplossingen zoals trays, kabelgoten en klittenbanden. Deze tools houden kabels netjes en herkenbaar.

5. Test en certificeer kabels met kabeltesters. Testen verifiëren de integriteit en functie van de kabel, waardoor identificatie en probleemoplossing efficiënter worden.

Tip: Goede documentatie en etikettering besparen tijd tijdens onderhoud en upgrades.

Fouten vermijden

Fouten bij het selecteren of installeren van kabels kunnen tot kostbare problemen leiden. De meest voorkomende fouten zijn onder meer:

1. Er niet in slagen om toekomstige groei te plannen, wat de schaalbaarheid beperkt en later de kosten verhoogt.

2. Het gebruik van materialen van lage kwaliteit die de prestaties verminderen en de levensduur van de kabel verkorten.

3. Het verwaarlozen van kabelbeheer, waardoor kabels in de war raken en het oplossen van problemen moeilijker wordt.

4. Het negeren van normen en codes, wat compliance- en veiligheidsrisico's kan veroorzaken.

5. Leid netwerkkabels te dicht langs elektrische leidingen, wat resulteert in elektromagnetische interferentie.

6. Het testen en certificeren van kabels over het hoofd zien, waardoor verborgen fouten kunnen blijven bestaan.

7. Vertrouwen op doe-het-zelf-installaties of onervaren installateurs, wat vaak leidt tot slechte kwaliteit en stilstand.

Let op: Een goede planning en naleving van de normen voorkomen de meeste voorkomende problemen.

Beste praktijken

Het volgen van best practices zorgt voor betrouwbare prestaties en eenvoudiger onderhoud. Overweeg deze aanbevelingen:

1. Match patchpanelen en kabeltypen met behulp van compatibele connectoren en categorieën.

2. Plan voor toekomstige behoeften door kabels van hogere categorieën te installeren, zoals Cat6 of Cat6a, om hogere datasnelheden te ondersteunen.

3. Test kabels na installatie met kabeltesters om de integriteit te bevestigen.

4. Houd gedetailleerde gegevens bij van kabelinstallaties, inclusief trajecten, lengtes en testresultaten.

5. Ga voorzichtig om met kabels, houd u aan de aanbevolen buigradii en vermijd strakke bundels.

6. Kies voor hoogwaardige patchpanelen met een robuuste constructie en goede isolatie.

7. Gebruik patchpanelen met kabelbeheerfuncties zoals trays en labelruimtes.

8. Blijf binnen de kabellengtelimieten om signaalverlies te voorkomen.

9. Kies afscherming op basis van de elektromagnetische omgeving om de signaalkwaliteit te beschermen.

10. Kies kabels gemaakt van hoogwaardige materialen, zoals puur koper, voor duurzaamheid.

11. Breng prestatiebehoeften in evenwicht met het budget door betrouwbare producten te selecteren zonder onnodige kosten.

Toelichting: Consistente tests, documentatie en kwaliteitsmaterialen helpen een sterk netwerk in stand te houden en de tijd voor het oplossen van problemen te verkorten.

Het selecteren van de juiste kabel is afhankelijk van de netwerksnelheid, afstand en omgeving. Gestrande geleiders bieden flexibiliteit voor patchkabels, terwijl kabels met vaste kern geschikt zijn voor permanente installaties. Cat6- en Cat6A-kabels ondersteunen hogere snelheden en toekomstige upgrades. De Webitelecomms Cat6A FTP-patchkabel onderscheidt zich door betrouwbaarheid, flexibiliteit en certificering, waardoor hij ideaal is voor veeleisende opstellingen.

Elk netwerk heeft unieke behoeften. Zorgvuldige planning en kabelselectie zorgen voor prestaties en betrouwbaarheid op de lange termijn.

Veelgestelde vragen

Wat is het belangrijkste verschil tussen een patchkabel en een Ethernet-kabel?

Een patchkabel maakt gebruik van gestrand koper voor flexibiliteit en korte runs. Een Ethernet-kabel voor permanente verbindingen gebruikt massief koper voor langere afstanden. Beide typen verzenden gegevens, maar voorzien in verschillende installatiebehoeften.

Kan een patchkabel worden gebruikt voor verbindingen over lange afstanden?

Patchkabels werken het beste voor korte afstanden, meestal minder dan 6 meter. Als u ze langdurig gebruikt, kan dit signaalverlies en onbetrouwbare verbindingen veroorzaken. Massief koperen Ethernet-kabels zijn geschikt voor langere afstanden.

Zijn afgeschermde kabels altijd nodig?

Afgeschermde kabels beschermen tegen elektromagnetische interferentie in omgevingen met zware machines of veel elektronische apparaten. De meeste huizen en kleine kantoren hebben geen afgeschermde kabels nodig. Niet-afgeschermde kabels bieden vaak voldoende bescherming voor normaal gebruik.

Ondersteunen alle Ethernet-kabels Power over Ethernet (PoE)?

Niet alle Ethernet-kabels ondersteunen PoE. Kabels moeten aan bepaalde normen voldoen en hoogwaardige materialen gebruiken. Voor PoE-apparaten met hoog vermogen zorgen Cat6A- of hogere kabels, zoals de Webitelecomms Cat6A FTP-patchkabel, voor een veilige en betrouwbare stroomvoorziening.

Hoe kan iemand een patchkabel identificeren?

Patchkabels hebben meestal flexibele, gevlochten draden en zijn verkrijgbaar in kortere lengtes. Ze zijn vaak voorzien van voorgevormde laarzen en zijn gelabeld met hun categorie, zoals Cat6 of Cat6A. De kabelmantel kan ook aangeven of deze afgeschermd of niet-afgeschermd is.

Is het veilig om kabelcategorieën in één netwerk te combineren?

Het combineren van kabelcategorieën kan de netwerksnelheid en -betrouwbaarheid beperken. De laagste categorie in het netwerk bepaalt de maximale prestaties. Voor de beste resultaten gebruikt u in het hele netwerk kabels van dezelfde of hogere categorie.

Wat betekent Fluke-certificering voor een patchkabel?

De Fluke-certificering betekent dat de patchkabel strenge prestatietests heeft doorstaan ​​op het gebied van signaalkwaliteit, overspraak en betrouwbaarheid. Deze certificering garandeert dat de kabel voldoet aan de industrienormen en goed werkt in veeleisende netwerkomgevingen.

Kan iemand een patchkabel buitenshuis gebruiken?

Patchkabels zijn niet ontworpen voor gebruik buitenshuis. Ze hebben geen weerbestendige jassen en kunnen snel verslechteren als ze worden blootgesteld aan zonlicht, vocht of temperatuurveranderingen. Gebruik Ethernet-kabels die geschikt zijn voor gebruik buitenshuis voor installaties buitenshuis.
