क्या ईथरनेट केबल और पैच केबल विनिमेय हैं?

• एक पैच केबल या ईथरनेट केबल का दुरुपयोग करने से विलंबता, सिग्नल डिस्टॉर्शन, या यहां तक कि नेटवर्क रुकावट हो सकती है।

• गलत केबल लंबाई या क्षतिग्रस्त कनेक्टर्स का उपयोग करने जैसी गलतियाँ विश्वसनीयता को कम कर सकती हैं।

• उच्च गुणवत्ता वाले पैच डोरियां, जैसे कि वेबिटेलेकॉम्स कैट 6 ए एफ़टीपी पैच कॉर्ड, विद्युत चुम्बकीय हस्तक्षेप को रोकने और कनेक्शन को स्थिर रखने में मदद करते हैं।

इन अंतरों को समझना बेहतर नेटवर्क प्रदर्शन और कम व्यवधान सुनिश्चित करता है।

चाबी छीनना

• ईथरनेट केबल लंबे, निश्चित रन के लिए ठोस तांबे का उपयोग करते हैं; पैच केबल छोटे, लचीले कनेक्शन के लिए फंसे हुए तांबे का उपयोग करते हैं।

• सही केबल प्रकार और लंबाई चुनना धीमी गति और डिस्कनेक्ट जैसे नेटवर्क के मुद्दों को रोकता है।

• मिलान केबल श्रेणियां (जैसे CAT5E या CAT6) यह सुनिश्चित करती है कि डिवाइस सर्वोत्तम संभव गति से संवाद करते हैं।

• परिरक्षित केबल उच्च-हस्तक्षेप क्षेत्रों में मदद करते हैं लेकिन आमतौर पर अधिकांश घरों और कार्यालयों के लिए अनावश्यक होते हैं।

• पैच केबल 20 फीट से कम दूरी के लिए सबसे अच्छे हैं; ईथरनेट केबल्स सूट लंबे समय तक 295 फीट तक चलता है।

• उच्च गुणवत्ता वाले केबल, वेबिटेलेकॉम्स कैट 6 ए एफ़टीपी पैच कॉर्ड की तरह, नेटवर्क स्थिरता में सुधार करते हैं और हस्तक्षेप को कम करते हैं।

• उचित केबल प्रबंधन, लेबलिंग और परीक्षण समय बचाते हैं और महंगा नेटवर्क समस्याओं से बचें।

• विश्वसनीय नेटवर्क प्रदर्शन को बनाए रखने के लिए केबल श्रेणियों को मिलाने या पैच केबल का उपयोग करने से बचें।

ईथरनेट केबल मूल बातें

परिभाषा

एक ईथरनेट केबल एक प्रकार का कॉपर नेटवर्क केबल है जिसका उपयोग स्थानीय क्षेत्र नेटवर्क के भीतर उपकरणों को जोड़ने के लिए किया जाता है। ANSI/TIA-568 मानक इन केबलों के लिए संरचना और प्रदर्शन आवश्यकताओं को परिभाषित करता है। यह मानक यह सुनिश्चित करता है कि ईथरनेट केबल सेवाओं की एक विस्तृत श्रृंखला का समर्थन करते हैं और कई वर्षों तक विश्वसनीय रहे हैं। अधिकांश ईथरनेट केबल तारों के चार मुड़ जोड़े का उपयोग करते हैं और 8-पिन RJ45 कनेक्टर्स के साथ समाप्त होते हैं। मुड़ जोड़े विद्युत चुम्बकीय हस्तक्षेप को कम करने में मदद करते हैं, जो डेटा ट्रांसमिशन को स्थिर और सुरक्षित रखता है।

नोट: ईथरनेट केबल फाइबर ऑप्टिक इंटरनेट केबल से अलग हैं। जबकि ईथरनेट केबल विद्युत संकेतों को प्रसारित करने के लिए तांबे के तारों का उपयोग करते हैं, फाइबर ऑप्टिक इंटरनेट ग्लास फाइबर के माध्यम से प्रकाश संकेतों पर निर्भर करता है।

प्रकार

ईथरनेट केबल कई श्रेणियों में आते हैं, प्रत्येक विशिष्ट प्रदर्शन की जरूरतों के लिए डिज़ाइन किया गया है। सबसे आम प्रकारों में शामिल हैं:

• CAT5E: यह केबल घरों और छोटे कार्यालयों में लोकप्रिय है। यह 1Gbps तक की गति का समर्थन करता है और लागत प्रभावी है।

• CAT6: CAT6 केबल उच्च बैंडविड्थ और बेहतर परिरक्षण प्रदान करते हैं। वे छोटी दूरी पर 10Gbps तक संभाल सकते हैं, जिससे वे व्यस्त वातावरण के लिए उपयुक्त हो सकते हैं।

• CAT6A: CAT6 का यह बढ़ाया संस्करण 10Gbps की गति का समर्थन करता है जो 100 मीटर तक होता है। इसमें बेहतर परिरक्षण है और घर के कार्यालयों और वाणिज्यिक स्थानों दोनों के लिए आदर्श है।

• CAT8: CAT8 केबल 40Gbps तक का समर्थन करते हुए उच्चतम प्रदर्शन प्रदान करते हैं। इनका उपयोग मुख्य रूप से डेटा केंद्रों और उच्च-प्रदर्शन कंप्यूटिंग वातावरण में किया जाता है।

ये श्रेणियां उपयोगकर्ताओं को अपनी आवश्यकताओं के लिए सही कॉपर नेटवर्क केबल चुनने में मदद करती हैं। दूसरी ओर, फाइबर ऑप्टिक इंटरनेट केबल का उपयोग तब किया जाता है जब अत्यधिक उच्च गति और लंबी दूरी की आवश्यकता होती है।

सामान्य उपयोग

ईथरनेट केबल आधुनिक नेटवर्किंग में महत्वपूर्ण भूमिका निभाते हैं। वे कंप्यूटर, स्विच, राउटर और पैच पैनल को कनेक्ट करते हैं, जो अधिकांश वायर्ड नेटवर्क की बैकबोन बनाते हैं। लोग इंटरनेट एक्सेस, वॉयस कॉल और मल्टीमीडिया स्ट्रीमिंग के लिए डेटा प्रसारित करने के लिए ईथरनेट केबल का उपयोग करते हैं। घरों और व्यवसायों दोनों में, ये केबल विश्वसनीय और तेज़ कनेक्शन प्रदान करते हैं।

ईथरनेट केबल भी सिंक्रोनस ईथरनेट और समय-संवेदनशील नेटवर्किंग जैसे उन्नत अनुप्रयोगों का समर्थन करते हैं। वे उन उपकरणों को जोड़ने के लिए आवश्यक हैं जिन्हें स्थिर और उच्च गति वाले डेटा ट्रांसफर की आवश्यकता होती है। जबकि फाइबर ऑप्टिक इंटरनेट लंबी दूरी और अल्ट्रा-फास्ट कनेक्शन के लिए लोकप्रियता प्राप्त कर रहा है, ईथरनेट केबल अधिकांश स्थानीय नेटवर्क के लिए प्राथमिक विकल्प के रूप में काम करना जारी रखते हैं।

पैच केबल अवलोकन

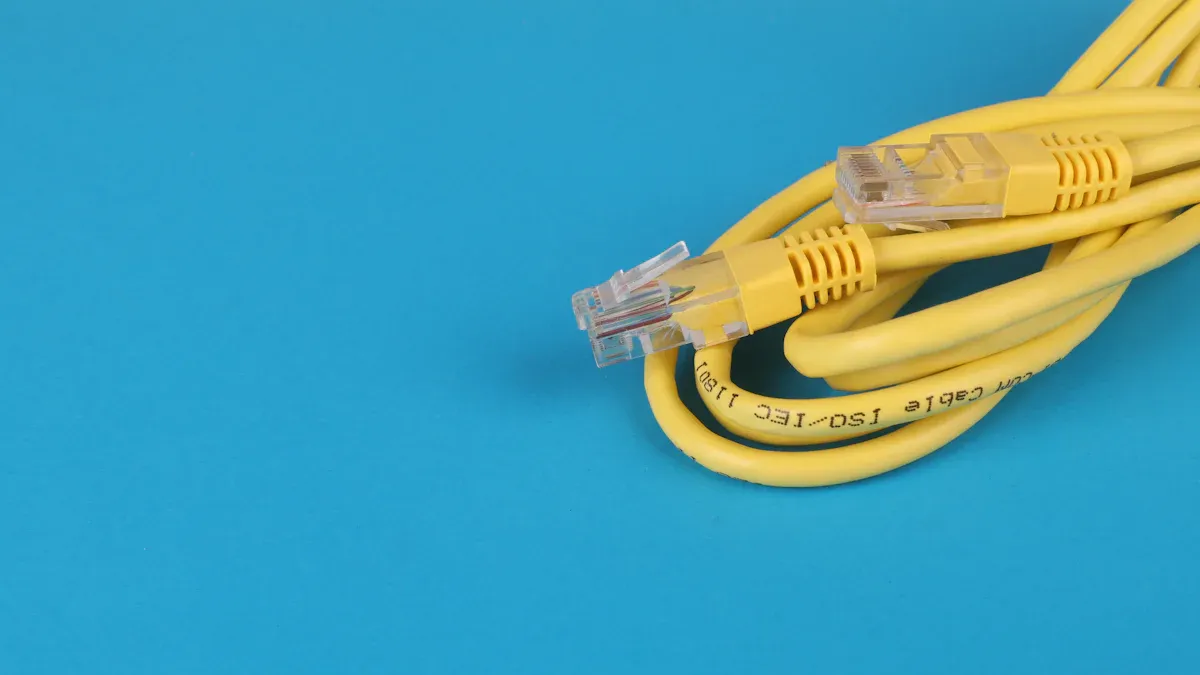

पैच केबल क्या है

एक पैच केबल छोटी दूरी पर इलेक्ट्रॉनिक उपकरणों को जोड़ता है। TIA/EIA-568-B-2-1 एनेक्स जे जैसे उद्योग के मानक पैच केबल को परिभाषित करते हैं और उनके विनिर्माण और परीक्षण को विनियमित करते हैं। ये मानक सुनिश्चित करते हैं कि पैच केबल प्रदर्शन और विश्वसनीयता के लिए सख्त आवश्यकताओं को पूरा करते हैं। पैच केबल दोनों सिरों पर एक ही वायरिंग मानक का उपयोग करते हैं, या तो T568A या T568B। यह वायरिंग एक छोर पर एक पिन को एक दूसरे पर पिन करने के लिए जोड़ता है, सभी आठ पिन के लिए जारी है। पैच केबल्स को स्ट्रेट-थ्रू केबल भी कहा जाता है। वे कंप्यूटर और राउटर जैसे उपकरणों के बीच संचारित और पिन प्राप्त करने में मदद करते हैं। पैच केबल कई उपकरणों के लिए स्थिर कनेक्शन प्रदान करते हुए, घर और कार्यालय नेटवर्क में एक महत्वपूर्ण भूमिका निभाते हैं।

टिप: गुणवत्ता पैच डोरियां उन सामग्रियों और कनेक्टरों का उपयोग करती हैं जो ऑक्सीकरण और जंग का विरोध करते हैं, जो समय के साथ मजबूत प्रदर्शन को बनाए रखने में मदद करता है।

निर्माण

निर्माता निर्माण पैच केबल । इन्सुलेशन से घिरे तांबे या फाइबर ऑप्टिक कंडक्टरों का उपयोग करके यह इन्सुलेशन सिग्नल लॉस को रोकता है और विद्युत चुम्बकीय हस्तक्षेप से बचाता है। कई पैच केबलों में हस्तक्षेप को कम करने और संकेतों को स्पष्ट रखने के लिए परिरक्षण शामिल है। केबल एंड्स फीचर कनेक्टर्स को सुरक्षित और विश्वसनीय कनेक्शन के लिए डिज़ाइन किया गया है। सोने की चढ़ाया हुआ संपर्क ब्लेड, अक्सर 50 माइक्रोन मोटी, स्थायित्व और चालकता में सुधार करते हैं। पैच केबल फंसे या ठोस तांबे के तार कंडक्टर का उपयोग कर सकते हैं। फंसे हुए तार लचीलेपन की पेशकश करते हैं, जबकि ठोस तार ताकत प्रदान करते हैं। केबल जैकेट पीवीसी या प्लेनम-रेटेड सामग्री में आते हैं, और कुछ केबल सुरक्षा के लिए कम स्मोक शून्य हैलोजेन जैकेट का उपयोग करते हैं। वायर गेज आमतौर पर केबल प्रकार के आधार पर 24 AWG से 28 AWG तक होता है। उच्च श्रेणी के पैच केबल, जैसे कि CAT6 और CAT6A, में ट्विस्टेड जोड़े को बनाए रखने और विद्युत प्रदर्शन को बढ़ावा देने के लिए विशेष आंतरिक घटक शामिल हैं। केबल रंग अलग -अलग होते हैं, जिसमें नीले रंग के डेटा के लिए आम होता है, लेकिन अन्य रंग जटिल सेटअप को व्यवस्थित करने में मदद करते हैं।

• पैच केबल अक्सर ढाला या इकट्ठे कनेक्टर्स का उपयोग करते हैं।

• स्नैगलेस बूट्स इंस्टॉलेशन के दौरान कनेक्टर्स की रक्षा करते हैं।

• स्लिमलाइन और मानक चौड़ाई विभिन्न वातावरणों के अनुरूप हैं।

विशिष्ट अनुप्रयोग

पैच केबल आधुनिक तकनीक में कई भूमिकाएँ निभाते हैं। वे नेटवर्किंग सेटअप में कंप्यूटर, राउटर और स्विच को कनेक्ट करते हैं। दूरसंचार में, पैच केबल्स लिंक डेस्क फोन नेटवर्क के लिए। ऑडियो और विजुअल सिस्टम टीवी और स्पीकर जैसे उपकरणों को जोड़ने के लिए पैच केबल का उपयोग करते हैं। डेटा सेंटर सर्वर और पैच पैनल के बीच कनेक्शन का प्रबंधन करने के लिए पैच केबल पर भरोसा करते हैं। पैच केबल रैक या सेटअप के भीतर शॉर्ट-डिस्टेंस कनेक्शन के लिए सबसे अच्छा काम करते हैं। उनका लचीलापन उन्हें ऐसे वातावरण के लिए आदर्श बनाता है जिनमें लगातार बदलाव की आवश्यकता होती है, जैसे कि कार्यालय, घर और डेटा केंद्र। पैच केबल मानक ईथरनेट केबलों की तुलना में छोटे और अधिक लचीले होते हैं, जो उन्हें डायनेमिक नेटवर्क कॉन्फ़िगरेशन के लिए एकदम सही बनाता है।

पैच केबल नेटवर्क को व्यवस्थित और कुशल रखने में मदद करते हैं। उनका डिज़ाइन कई सेटिंग्स में त्वरित परिवर्तन और विश्वसनीय कनेक्शन का समर्थन करता है।

पैच केबल बनाम ईथरनेट केबल

प्रमुख अंतर

पैच केबल और ईथरनेट केबल उपकरणों को जोड़ने में समान भूमिका निभाते हैं, लेकिन वे कई महत्वपूर्ण तरीकों से भिन्न होते हैं। पैच केबल आमतौर पर कम लंबाई में आते हैं, अक्सर कुछ इंच से लेकर लगभग 20 फीट तक। निर्माता इन केबलों को फंसे हुए तांबे के कंडक्टर के साथ डिजाइन करते हैं, जो उन्हें लचीला बनाता है और लगातार झुकने का सामना करने में सक्षम होता है। यह लचीलापन पैच डोरियों को तंग स्थानों में फिट करने और नेटवर्क सेटअप में लगातार चाल या परिवर्तन को संभालने की अनुमति देता है।

मानक ईथरनेट केबल, जिन्हें स्थायी लिंक के रूप में भी जाना जाता है, ठोस तांबे के कंडक्टर का उपयोग करते हैं। ये केबल लंबे समय तक चलने का समर्थन करते हैं, 295 फीट तक, और दूरी पर बेहतर सिग्नल अखंडता प्रदान करते हैं। ठोस कंडक्टर ईथरनेट केबल को कम लचीला बनाते हैं लेकिन दीवारों या छत के अंदर निश्चित प्रतिष्ठानों के लिए अधिक उपयुक्त हैं।

नोट: पैच केबलों को लंबे समय तक या बाहरी उपयोग के लिए अनुशंसित नहीं किया जाता है क्योंकि वे अधिक नाजुक और पर्यावरणीय कारकों के लिए कम प्रतिरोधी हैं।

प्रत्येक केबल प्रकार का निर्माण भी प्रदर्शन को प्रभावित करता है। ईथरनेट केबल श्रेणी के अनुसार भिन्न होते हैं। उदाहरण के लिए, CAT5E 100 मेगाहर्ट्ज और गीगाबिट की गति का समर्थन करता है, जबकि CAT6 250 मेगाहर्ट्ज तक आवृत्ति बढ़ाता है और बेहतर गर्मी से निपटने के लिए मोटे कंडक्टरों का उपयोग करता है। CAT6A बैंडविड्थ को 500 मेगाहर्ट्ज तक दोगुना कर देता है और 10 गीगाबिट गति का समर्थन करता है, जिससे यह उच्च गति वाले डेटा ट्रांसमिशन के लिए आदर्श है। निर्माण और प्रदर्शन में ये अंतर सीधे प्रभावित करते हैं कि प्रत्येक केबल एक नेटवर्क में कैसा प्रदर्शन करता है।

Webitelecomms CAT6A FTP पैच कॉर्ड एक उच्च-प्रदर्शन पैच केबल के रूप में बाहर खड़ा है। यह विद्युत चुम्बकीय हस्तक्षेप और क्रॉसस्टॉक को कम करने के लिए उन्नत परिरक्षण की सुविधा देता है। यह पैच कॉर्ड ईथरनेट (POE) अनुप्रयोगों पर पावर का समर्थन करता है और डेटा सेंटर और एंटरप्राइज नेटवर्क जैसे वातावरण की मांग में विश्वसनीय कनेक्शन प्रदान करता है।

समानताएँ

उनके मतभेदों के बावजूद, पैच केबल और ईथरनेट केबल कई समानताएं साझा करते हैं। दोनों प्रकार के कनेक्टर्स, जैसे कि RJ45 का उपयोग करके वायर्ड नेटवर्क के भीतर डेटा संचारित करते हैं। वे स्थानीय क्षेत्र नेटवर्क पर डेटा ट्रांसफर को सक्षम करते हुए कंप्यूटर, राउटर, स्विच और पैच पैनल जैसे उपकरणों को जोड़ते हैं। पैच डोरियां अनिवार्य रूप से ईथरनेट केबलों का एक सबसेट हैं, जिन्हें छोटी दूरी, लचीले कनेक्शन के लिए डिज़ाइन किया गया है।

दोनों पैच केबल और ईथरनेट केबल समान डेटा ट्रांसमिशन प्रोटोकॉल और गति का समर्थन करते हैं, जो उनकी श्रेणी रेटिंग के आधार पर है। उदाहरण के लिए, एक CAT6 पैच केबल और एक CAT6 ईथरनेट केबल दोनों सही तरीके से स्थापित होने पर गीगाबिट और 10 गीगाबिट गति का समर्थन करते हैं। मुख्य समानता डेटा ट्रांसमिशन के लिए भौतिक मीडिया के रूप में उनकी भूमिका में निहित है। वे मुख्य रूप से लंबाई, लचीलेपन और विशिष्ट उपयोग के मामलों में भिन्न होते हैं, न कि डेटा ले जाने की उनकी क्षमता में।

• दोनों इलेक्ट्रिकल सिग्नल ट्रांसमिशन के लिए ट्विस्टेड-पेयर कॉपर कंडक्टरों का उपयोग करते हैं।

• दोनों को इष्टतम प्रदर्शन सुनिश्चित करने के लिए श्रेणी (जैसे CAT5E या CAT6) में मेल खाना चाहिए।

• दोनों प्रकार सिग्नल अखंडता को बनाए रखने और हाई-स्पीड डेटा ट्रांसमिशन का समर्थन करने में महत्वपूर्ण भूमिका निभाते हैं।

वायरिंग और कनेक्टर

वायरिंग मानक और कनेक्टर प्रकार पैच केबल और ईथरनेट केबल दोनों पर समान रूप से लागू होते हैं। T568A और T568B मानक केबल के अंदर आठ तारों के क्रम को परिभाषित करते हैं। दोनों मानक RJ45 कनेक्टर्स के साथ केबलों को समाप्त करते हैं, जो अधिकांश LAN डिवाइस कनेक्शन के लिए मानक हैं। T568A और T568B के बीच मुख्य अंतर हरे और नारंगी तार जोड़े की स्वैपिंग है। एक नेटवर्क में एक मानक का उपयोग करने में संगति कनेक्टिविटी मुद्दों से बचने में मदद करती है।

• पैच केबल और ईथरनेट केबल दोनों तांबे-आधारित कनेक्शन के लिए दोनों सिरों पर RJ45 कनेक्टर्स का उपयोग करते हैं।

• फाइबर ऑप्टिक पैच केबल अलग -अलग कनेक्टर्स का उपयोग करते हैं, जैसे कि एलसी या एससी, एप्लिकेशन के आधार पर।

• कोक्सिअल पैच केबल ऑडियो, वीडियो या रेडियो सिग्नल के लिए एफ-टाइप कनेक्टर्स का उपयोग करते हैं।

पैच डोरियों को आम तौर पर दोनों सिरों पर 8p8c (RJ45) कनेक्टर्स के साथ कारखाना बनाया जाता है। कुछ इंस्टॉलेशन फील्ड टर्मिनेशन प्लग का उपयोग करते हैं, जो बेहतर प्रदर्शन और आसान स्थापना की पेशकश कर सकते हैं। एक सुसंगत वायरिंग कोड बनाए रखना स्थिर और कुशल नेटवर्क संचार सुनिश्चित करता है।

टिप: T568B आमतौर पर वाणिज्यिक और आधुनिक नेटवर्क के लिए पसंद किया जाता है, जबकि T568A अक्सर सरकार या विरासत प्रणालियों के लिए आवश्यक होता है। दोनों मानक समान ट्रांसमिशन प्रदर्शन प्रदान करते हैं।

Webitelecomms CAT6A FTP पैच कॉर्ड सोने की चढ़ाया संपर्कों के साथ उच्च गुणवत्ता वाले RJ45 कनेक्टर्स का उपयोग करता है। यह डिजाइन उत्कृष्ट चालकता और संक्षारण प्रतिरोध सुनिश्चित करता है, जिससे यह उच्च-प्रदर्शन नेटवर्क वातावरण के लिए एक विश्वसनीय विकल्प बन जाता है।

अंतर्विरोध की व्याख्या की गई

प्रत्येक का उपयोग कब करें

कई उपयोगकर्ता आश्चर्य करते हैं कि क्या एक पैच केबल और ईथरनेट केबल को समस्याओं के बिना स्वैप किया जा सकता है। कई रोजमर्रा की स्थितियों में, ये केबल परस्पर काम करते हैं, खासकर जब केबल श्रेणी नेटवर्क की आवश्यकताओं से मेल खाती है या उससे अधिक हो जाती है। उदाहरण के लिए, CAT5E और CAT6 केबल दोनों RJ45 कनेक्टर्स का उपयोग करते हैं। डिवाइस या तो केबल को पहचानते हैं और नेटवर्क कनेक्टिविटी बनाए रखते हैं। CAT5E नेटवर्क में CAT6 केबल का उपयोग करना प्रदर्शन को नुकसान नहीं पहुंचाता है और भविष्य के उन्नयन के लिए नेटवर्क को भी तैयार कर सकता है। हालांकि, CAT6 नेटवर्क में CAT5E केबल का उपयोग करने से डेटा गति धीमी हो सकती है।

आधुनिक नेटवर्क उपकरणों में अक्सर ऑटो-एमडीआईएक्स तकनीक शामिल होती है। यह सुविधा डिवाइस को स्वचालित रूप से केबल प्रकार के अंतर के लिए पता लगाने और समायोजित करने की अनुमति देती है। नतीजतन, पैच केबल और क्रॉसओवर केबलों का उपयोग अधिकांश घर और कार्यालय नेटवर्क में मैनुअल कॉन्फ़िगरेशन के बिना किया जा सकता है। उपयोगकर्ताओं को हमेशा केबल श्रेणी की जांच करनी चाहिए और यह सुनिश्चित करना चाहिए कि यह नेटवर्क की गति और प्रदर्शन की जरूरतों को पूरा करता है।

टिप: हमेशा अपने नेटवर्क के लिए आवश्यक केबल श्रेणी से मिलान करें या उससे अधिक। यह अभ्यास अड़चन से बचने में मदद करता है और विश्वसनीय डेटा ट्रांसफर सुनिश्चित करता है।

ऐसी स्थितियां जहां पैच केबल और ईथरनेट केबल विनिमेय हैं:

• दोनों केबल एक ही श्रेणी (जैसे, CAT6) का उपयोग करते हैं और नेटवर्क की गति आवश्यकताओं को पूरा करते हैं।

• डिवाइस ऑटो-एमडीआईएक्स का समर्थन करते हैं, जो स्वचालित समायोजन के लिए अनुमति देता है।

• केबल की लंबाई पैच केबल (आमतौर पर 16.5 फीट प्रति पैच कॉर्ड से कम) के लिए अनुशंसित सीमा के भीतर रहती है।

• स्थापना वातावरण कठोर परिस्थितियों या उच्च विद्युत चुम्बकीय हस्तक्षेप के लिए केबलों को उजागर नहीं करता है।

सीमाएँ

जबकि पैच केबल और ईथरनेट केबल कई समानताएं साझा करते हैं, उनके पास महत्वपूर्ण अंतर हैं जो उनके उपयोग को प्रभावित करते हैं। पैच केबल फंसे हुए तांबे के तारों का उपयोग करते हैं, जो लचीलापन प्रदान करते हैं लेकिन उनकी लंबाई और सिग्नल ट्रांसमिशन क्षमता को सीमित करते हैं। स्थायी प्रतिष्ठानों के लिए ईथरनेट केबल ठोस तांबे के कंडक्टर का उपयोग करते हैं, जो लंबे समय तक चलने का समर्थन करते हैं और बेहतर सिग्नल गुणवत्ता बनाए रखते हैं।

पैच केबल को लंबी दूरी के रन के लिए ईथरनेट केबलों की जगह नहीं लेनी चाहिए। इसकी अनुशंसित लंबाई से परे पैच केबल का उपयोग करने से सिग्नल लॉस, डेटा त्रुटियां और अविश्वसनीय नेटवर्क कनेक्टिविटी हो सकती है। स्थायी प्रतिष्ठानों को लंबी दूरी पर प्रदर्शन बनाए रखने के लिए ठोस तांबे ईथरनेट केबल की आवश्यकता होती है।

विशेषज्ञ नोट:
'केबल परिरक्षण मोटर्स या एसी सर्किट जैसे स्रोतों से विद्युत चुम्बकीय हस्तक्षेप (ईएमआई) को कम कर देता है। हालांकि, अकेले परिरक्षण केबल के प्रदर्शन में सुधार नहीं करता है। एक अनग्राउंडेड शील्डेड केबल ईएमआई को आकर्षित कर सकता है, जिससे नेटवर्क के मुद्दों को बदतर हो सकता है। ग्राउंडिंग ईएमआई सुरक्षा को कम कर सकता है और नेटवर्क की समस्याओं का कारण बन सकता है। '

वास्तविक दुनिया के परिदृश्य

वास्तविक दुनिया के उदाहरण प्रत्येक स्थिति के लिए सही केबल चुनने का महत्व दिखाते हैं। एक डेटा सेंटर में, एक तकनीशियन ने स्विच और सर्वर के बीच छोटे कनेक्शन के लिए एक उच्च-गुणवत्ता वाले पैच कॉर्ड, जैसे कि Webitelecomms Cat6a FTP पैच कॉर्ड का उपयोग किया। पैच केबल की परिरक्षण हस्तक्षेप के खिलाफ संरक्षित है, और इसके लचीलेपन ने स्थापना को आसान बना दिया। नेटवर्क ने स्थिर डेटा ट्रांसफर और न्यूनतम डाउनटाइम हासिल किया।

हालांकि, एक अन्य कंपनी ने कमरों के बीच लंबे समय तक पैच केबल का उपयोग किया। नेटवर्क ने लगातार डिस्कनेक्ट और धीमी गति का अनुभव किया। पैच केबल में पतले फंसे तांबा विस्तारित दूरी पर सिग्नल की गुणवत्ता को बनाए नहीं रख सका। ठोस तांबे ईथरनेट केबलों के साथ इन्हें प्रतिस्थापित करना विश्वसनीय नेटवर्क कनेक्टिविटी को बहाल करता है।

डेटा केंद्रों में, CAT6 पैच केबल छोटे कनेक्शन के लिए लचीलापन और आसान स्थापना प्रदान करते हैं। CAT7 केबल, अतिरिक्त परिरक्षण के साथ, उच्च डेटा दरों का समर्थन करते हैं, लेकिन सावधानीपूर्वक ग्राउंडिंग और हैंडलिंग की आवश्यकता होती है। तकनीशियन छोटे से मध्यम सेटअप के लिए पैच केबल पसंद करते हैं, जबकि बड़े या उच्च गति वाले वातावरण को अधिक मजबूत समाधानों की आवश्यकता हो सकती है।

प्रत्येक परिदृश्य के लिए सही केबल चुनना मजबूत डेटा प्रदर्शन और विश्वसनीय नेटवर्क कनेक्टिविटी सुनिश्चित करता है। उपयोगकर्ताओं को यह तय करने से पहले केबल की लंबाई, परिरक्षण और स्थापना वातावरण पर विचार करना चाहिए कि क्या पैच केबल या ईथरनेट केबल सबसे अच्छा फिट है।

सही केबल चुनना

गृह नेटवर्क

होम नेटवर्क के लिए सही केबल का चयन करना कई कारकों पर निर्भर करता है। होम उपयोगकर्ता अक्सर प्रदर्शन, लागत और स्थापना में आसानी के बीच संतुलन चाहते हैं। अधिकांश घरों में कम विद्युत चुम्बकीय हस्तक्षेप होता है, इसलिए अनचाहे केबल अच्छी तरह से काम करते हैं। कम केबल सिग्नल लॉस को कम करने और कनेक्शन को स्थिर रखने में मदद करते हैं। स्नैगलेस RJ45 कनेक्टर लगातार चाल या समायोजन के दौरान केबल के छोरों को नुकसान से बचाते हैं।

नीचे दी गई तालिका घर के उपयोगकर्ताओं के लिए महत्वपूर्ण विचारों पर प्रकाश डालती है:

होम उपयोगकर्ता जो वीडियो स्ट्रीम करते हैं, गेम खेलते हैं, या घर से काम करते हैं, उन्हें बेहतर गति और विश्वसनीयता के लिए CAT6 केबलों पर विचार करना चाहिए। अधिकांश घरों के लिए, फाइबर ऑप्टिक इंटरनेट आवश्यक नहीं है जब तक कि अत्यधिक उच्च गति या लंबी दूरी की आवश्यकता न हो।

कार्यालय और आंकड़ा केंद्र

कार्यालयों और डेटा केंद्रों को अधिक मजबूत केबलिंग समाधान की आवश्यकता होती है। उद्योग के मानक जैसे कि ANSI/TIA-568 और BICSI 002-2019 गाइड केबल चयन और स्थापना। कार्यालय अक्सर छोटी दूरी के लिए CAT5E या CAT6 जैसे तांबे केबल का उपयोग करते हैं। डेटा केंद्रों को उच्च गति और लंबे समय तक रन के लिए CAT6A या CAT7 की आवश्यकता हो सकती है। अग्नि सुरक्षा मानकों को कुछ क्षेत्रों में अग्नि-रेटेड केबलों के उपयोग की आवश्यकता होती है।

इन वातावरणों के लिए प्रमुख सिफारिशों में शामिल हैं:

• संरचित केबलिंग सिस्टम का उपयोग करें जो स्केलेबिलिटी के लिए तांबे और फाइबर ऑप्टिक केबलों को संयोजित करते हैं।

• केबल प्रबंधन सर्वोत्तम प्रथाओं का पालन करें, जैसे कि न्यूनतम मोड़ त्रिज्या और उचित लेबलिंग बनाए रखना।

• दूरी और बैंडविड्थ आवश्यकताओं के आधार पर केबल प्रकार चुनें। उदाहरण के लिए, CAT6A लंबी दूरी पर 10Gbps का समर्थन करता है, जबकि OM4 फाइबर बड़े डेटा केंद्रों में उच्च गति वाले डेटा को संभालता है।

• सुरक्षा और विश्वसनीयता बनाए रखने के लिए उचित ग्राउंडिंग और सुस्त प्रबंधन सुनिश्चित करें।

एक कार्यालय या डेटा सेंटर में एक अच्छी तरह से डिज़ाइन किया गया नेटवर्क प्रदर्शन और भविष्य के विकास को सुनिश्चित करने के लिए तांबे और फाइबर ऑप्टिक केबल दोनों का उपयोग करता है।

विशेष ज़रूरतें

कुछ स्थितियों में विशेष केबल प्रकारों की आवश्यकता होती है। ईथरनेट (POE) पर पावर का उपयोग करने वाले डिवाइस, जैसे कि सिक्योरिटी कैमरा या वायरलेस एक्सेस पॉइंट्स को केबल की आवश्यकता होती है जो पावर और डेटा दोनों को संभाल सकें। CAT6A केबल उच्च शक्ति वाले POE उपकरणों और उच्च गति वाले डेटा ट्रांसफर के लिए सबसे अच्छा काम करते हैं। परिरक्षित केबल भारी मशीनरी या कई इलेक्ट्रॉनिक उपकरणों के साथ वातावरण में हस्तक्षेप से बचाते हैं।

विशेष आवश्यकताओं में शामिल हैं:

• उच्च-शक्ति POE उपकरणों (90W तक) को सुरक्षित बिजली वितरण और तेजी से डेटा दरों के लिए CAT6A केबलों की आवश्यकता होती है।

• उच्च विद्युत चुम्बकीय हस्तक्षेप वाले क्षेत्रों में परिरक्षित ट्विस्टेड जोड़ी (एसटीपी) केबल सबसे अच्छे हैं।

• बिना सोचे-समझे ट्विस्टेड जोड़ी (UTP) केबल कम-हस्तक्षेप वातावरण को सूट करते हैं और लागत कम होती है।

• मोटी केबल (कम AWG संख्या) बिजली वितरण में सुधार करती है और हीट बिल्डअप को कम करती है।

• अच्छी वेंटिलेशन सहित उचित स्थापना और तंग केबल बंडलों से बचने के लिए, प्रदर्शन को बनाए रखने में मदद करता है।

• IEEE 802.3BT और ANSI/TIA-568 जैसे मानक POE और उच्च बैंडविड्थ का समर्थन करने वाले नए प्रतिष्ठानों के लिए CAT6A या उच्चतर की सलाह देते हैं।

टिप: हमेशा डिवाइस की पावर और डेटा जरूरतों के लिए केबल प्रकार से मेल खाती है। एवी ओवर आईपी या वाई-फाई 6/7 जैसे उच्च-बैंडविड्थ एप्लिकेशन के लिए, उन केबलों का उपयोग करें जो उच्च गति और बिजली वितरण दोनों का समर्थन करते हैं।

मिथक और तथ्य

सामान्य गलतफहमी

आईटी पेशेवरों सहित कई लोग ईथरनेट और पैच केबल के बारे में कई गलत धारणाएं रखते हैं। ये मिथक अनावश्यक खर्च या नेटवर्क मुद्दों को जन्म दे सकते हैं। यहाँ कुछ सबसे आम गलतफहमी हैं:

• परिरक्षित ईथरनेट केबल हमेशा बेहतर होता है कि
  कई लोग यह मानते हैं कि परिरक्षित केबल हर स्थिति में अनचाहे लोगों को बाहर निकालते हैं। वास्तव में, बिना सोचे -समझे ट्विस्टेड जोड़ी केबल पहले से ही घरों और कार्यालयों में सबसे अधिक हस्तक्षेप का विरोध करते हैं। परिरक्षित केबल केवल उच्च विद्युत चुम्बकीय हस्तक्षेप के साथ दुर्लभ वातावरण में मदद करते हैं, जैसे कि रेडियो स्टेशन या भारी मशीनरी के साथ कारखाने। स्पष्ट कारण के बिना परिरक्षित केबलों का उपयोग करने से लागत और जटिलता मिलती है।

• उच्च श्रेणी का मतलब है कि उच्च गुणवत्ता वाले
  कुछ लोग सोचते हैं कि CAT6A, CAT7, या CAT8 केबल्स का उपयोग करना हमेशा बेहतर प्रदर्शन सुनिश्चित करता है। उच्च श्रेणियां बेहतर गुणवत्ता की गारंटी नहीं देती हैं। अति-खरीद उच्च श्रेणी के केबल नेटवर्क की गति या विश्वसनीयता में सुधार के बिना पैसा बर्बाद कर सकते हैं।

• मोटी या उच्च श्रेणी के पैच केबल बेहतर हैं
  मोटी पैच डोरियों को प्रबंधित करने के लिए कठिन हो सकता है और प्रदर्शन में सुधार नहीं हो सकता है। अतिरिक्त परिरक्षण या उच्च श्रेणी की रेटिंग के साथ भारी केबल हमेशा अतिरिक्त लाभ प्रदान नहीं करते हैं। मोटाई या श्रेणी से अधिक गुणवत्ता और प्रमाणन पदार्थ। कई आयातित पैच डोरियां उद्योग के मानकों को पूरा करने में विफल रहती हैं, भले ही उच्च श्रेणी के रूप में लेबल किया गया हो।

• ईथरनेट केबल का मतलब केवल एक प्रकार का
  ईथरनेट एक प्रोटोकॉल है, न कि एक विशिष्ट केबल। CAT5E या CAT6 जैसे कॉपर ट्विस्टेड पेयर केबल को अक्सर 'ईथरनेट केबल्स, ' कहा जाता है, लेकिन वे अन्य प्रोटोकॉल ले जा सकते हैं। समाक्षीय और फाइबर ऑप्टिक केबल ईथरनेट सिग्नल भी प्रसारित कर सकते हैं।

• RJ45 कनेक्टर्स के साथ CAT7 पैच डोरियां वास्तविक
  CAT7 मानकों के लिए GG45 या TERA कनेक्टर्स की आवश्यकता होती है, न कि RJ45। RJ45 कनेक्टर्स के साथ CAT7 पैच डोरियां सच्चे CAT7 मानक को पूरा नहीं करती हैं और उन्हें नकली माना जाता है।

नोट: प्रमाणन और गुणवत्ता परीक्षण केबल मोटाई या श्रेणी की तुलना में अधिक महत्वपूर्ण हैं। हमेशा उद्योग मानकों के अनुपालन के लिए जांच करें।

विपणन बनाम वास्तविकता

विपणन सामग्री पैच केबल और ईथरनेट केबल अक्सर उच्च गति, उन्नत परिरक्षण और व्यापक संगतता को उजागर करते हैं। उदाहरण के लिए, CAT7 पैच केबल्स के विज्ञापन 600 मेगाहर्ट्ज और 10 Gbps की गति, मजबूत EMI परिरक्षण और आसान स्थापना के लिए समर्थन का दावा करते हैं। ये दावे बताते हैं कि CAT7 केबल किसी भी उच्च गति नेटवर्क के लिए आदर्श हैं।

हालांकि, वास्तविक दुनिया परीक्षण एक अलग कहानी बताता है। स्वतंत्र परीक्षणों से पता चलता है कि 60-70% CAT6 और CAT6A पैच डोरियां विपणन के दावों के बावजूद, रिटर्न लॉस और क्रॉसस्टॉक जैसे प्रमुख प्रदर्शन मानकों को पूरा करने में विफल रहती हैं। कई मास-मार्केट पैच केबल उचित श्रेणी के प्रदर्शन परीक्षणों को पारित नहीं करते हैं। सत्यापन परीक्षण, जैसे कि वायरमैप की जाँच, पूर्ण अनुपालन या प्रदर्शन की गारंटी नहीं देता है।

• अधिकांश कारखाने प्रमाणन दावे प्रतिशत परीक्षण पर भरोसा करते हैं, जो यह सुनिश्चित नहीं करता है कि प्रत्येक केबल मानकों को पूरा करता है।

• पैच डोरियां अक्सर समाप्ति पर विफल होती हैं, जो नेटवर्क प्रदर्शन के लिए महत्वपूर्ण हैं।

• उचित प्रमाणन के लिए प्रत्येक केबल का व्यक्तिगत रूप से परीक्षण करने की आवश्यकता होती है, जो लागत में वृद्धि करता है लेकिन गुणवत्ता सुनिश्चित करता है।

• खराब गुणवत्ता केबल कम गति पर काम कर सकते हैं, लेकिन उच्च गति पर मंदी, गिराए गए कनेक्शन, या डेटा त्रुटियों का कारण बन सकते हैं।

• निर्माता कभी -कभी गुणवत्ता के बजाय कम लागत और आसान प्रतिस्थापन पर ध्यान केंद्रित करते हैं, उपभोक्ताओं को जोखिम में डालते हैं।

टिप: मार्केटिंग अक्सर उच्च गति और संगतता जैसी सुविधाओं पर जोर देती है, लेकिन विश्वसनीय नेटवर्क प्रदर्शन के लिए वास्तविक तकनीकी अनुपालन और गुणवत्ता सबसे अधिक।

एक सावधान खरीदार को विपणन दावों से परे देखना चाहिए और उन केबलों का चयन करना चाहिए जो सख्त उद्योग मानकों को पूरा करते हैं और ठीक से परीक्षण किया गया है। यह दृष्टिकोण नेटवर्क समस्याओं से बचने में मदद करता है और दीर्घकालिक विश्वसनीयता सुनिश्चित करता है।

समस्या निवारण युक्तियों

केबल की पहचान करना

सटीक केबल पहचान किसी भी सेटअप में भ्रम और डाउनटाइम को रोकने में मदद करती है। कई तरीके इस प्रक्रिया को आसान बनाते हैं:

1. केबल टर्मिनेशन को केंद्रीकृत करने के लिए पैच पैनलों का उपयोग करें। यह दृष्टिकोण एक स्थान पर केबल आयोजित करता है और प्रबंधन को सरल बनाता है।

2. सभी केबल और पैच पैनल पोर्ट लेबल और दस्तावेज़। स्पष्ट लेबल तकनीशियनों को जल्दी से कनेक्शन का पता लगाने में मदद करते हैं।

3. सभी समाप्ति में T568A या T568B जैसे लगातार वायरिंग मानकों को बनाए रखें। संगति संगतता मुद्दों से बचती है।

4. ट्रे, रेसवे और वेल्क्रो पट्टियों जैसे केबल प्रबंधन समाधानों को लागू करें। ये उपकरण केबल को साफ और अलग रखते हैं।

5. केबल परीक्षकों के साथ केबलों का परीक्षण और प्रमाणित करें। परीक्षण केबल अखंडता और कार्य की पुष्टि करता है, पहचान और अधिक कुशल समस्या निवारण करता है।

टिप: रखरखाव और उन्नयन के दौरान अच्छा प्रलेखन और लेबलिंग समय बचाते हैं।

गलतियों से बचना

केबल चयन या स्थापना के दौरान गलतियों से महंगी समस्याएं हो सकती हैं। सबसे लगातार त्रुटियों में शामिल हैं:

1. भविष्य के विकास के लिए योजना बनाने में विफल, जो स्केलेबिलिटी को सीमित करता है और बाद में लागत बढ़ाता है।

2. कम गुणवत्ता वाली सामग्रियों का उपयोग करना जो प्रदर्शन को कम करते हैं और केबल जीवनकाल को कम करते हैं।

3. केबल प्रबंधन की उपेक्षा करना, पेचीदा तारों का कारण बनता है और समस्या निवारण को कठिन बना देता है।

4. मानकों और कोडों को अनदेखा करना, जो अनुपालन और सुरक्षा जोखिम पैदा कर सकते हैं।

5. नेटवर्क केबल चलाने वाले भी विद्युत लाइनों के करीब हैं, जिसके परिणामस्वरूप विद्युत चुम्बकीय हस्तक्षेप होता है।

6. केबल परीक्षण और प्रमाणन के अनदेखी, छिपे हुए दोषों को बनाए रखने की अनुमति देता है।

7. DIY इंस्टॉलेशन या अनुभवहीन इंस्टॉलर पर भरोसा करना, जो अक्सर खराब गुणवत्ता और डाउनटाइम की ओर जाता है।

नोट: उचित योजना और मानकों का पालन सबसे आम मुद्दों को रोकता है।

सर्वोत्तम प्रथाएं

सर्वोत्तम प्रथाओं का पालन करना विश्वसनीय प्रदर्शन और आसान रखरखाव सुनिश्चित करता है। इन सिफारिशों पर विचार करें:

1. संगत कनेक्टर्स और श्रेणियों का उपयोग करके पैच पैनल और केबल प्रकारों का मिलान करें।

2. अधिक डेटा दरों का समर्थन करने के लिए CAT6 या CAT6A जैसे उच्च श्रेणी केबल स्थापित करके भविष्य की जरूरतों के लिए योजना।

3. अखंडता की पुष्टि करने के लिए केबल परीक्षकों के साथ स्थापना के बाद केबल परीक्षण।

4. मार्ग, लंबाई और परीक्षण के परिणामों सहित केबल प्रतिष्ठानों के विस्तृत रिकॉर्ड रखें।

5. केबलों को ध्यान से संभालें, अनुशंसित मोड़ रेडी का अवलोकन करें और तंग बंडलों से बचें।

6. मजबूत निर्माण और अच्छे इन्सुलेशन के साथ उच्च गुणवत्ता वाले पैच पैनल का चयन करें।

7. ट्रे और लेबलिंग स्पेस जैसे केबल प्रबंधन सुविधाओं के साथ पैच पैनलों का उपयोग करें।

8. सिग्नल लॉस से बचने के लिए केबल की लंबाई की सीमा के भीतर रहें।

9. सिग्नल की गुणवत्ता की रक्षा के लिए विद्युत चुम्बकीय वातावरण के आधार पर परिरक्षण चुनें।

10. स्थायित्व के लिए शुद्ध तांबे जैसे गुणवत्ता सामग्री से बने केबल चुनें।

11. अनावश्यक व्यय के बिना विश्वसनीय उत्पादों का चयन करके बजट के साथ संतुलन प्रदर्शन की जरूरत है।

कॉलआउट: सुसंगत परीक्षण, प्रलेखन और गुणवत्ता सामग्री एक मजबूत नेटवर्क को बनाए रखने और समस्या निवारण समय को कम करने में मदद करती है।

सही केबल का चयन नेटवर्क गति, दूरी और पर्यावरण पर निर्भर करता है। फंसे कंडक्टर पैच डोरियों के लिए लचीलापन प्रदान करते हैं, जबकि ठोस कोर केबल स्थायी प्रतिष्ठानों के लिए सूट करते हैं। CAT6 और CAT6A केबल उच्च गति और भविष्य के उन्नयन का समर्थन करते हैं। Webitelecomms CAT6A FTP पैच कॉर्ड विश्वसनीयता, लचीलापन और प्रमाणन के लिए बाहर खड़ा है, जिससे यह सेटअप की मांग के लिए आदर्श है।

प्रत्येक नेटवर्क की अद्वितीय आवश्यकताएं हैं। सावधान योजना और केबल चयन दीर्घकालिक प्रदर्शन और विश्वसनीयता सुनिश्चित करते हैं।

उपवास

पैच केबल और ईथरनेट केबल के बीच मुख्य अंतर क्या है?

एक पैच केबल लचीलेपन और छोटे रन के लिए फंसे हुए तांबे का उपयोग करता है। स्थायी लिंक के लिए एक ईथरनेट केबल लंबी दूरी के लिए ठोस तांबे का उपयोग करता है। दोनों प्रकार डेटा प्रसारित करते हैं लेकिन विभिन्न स्थापना आवश्यकताओं की सेवा करते हैं।

क्या लंबी दूरी के कनेक्शन के लिए एक पैच केबल का उपयोग किया जा सकता है?

पैच केबल छोटी दूरी के लिए सबसे अच्छा काम करते हैं, आमतौर पर 20 फीट से कम। लंबे समय तक उनका उपयोग करने से सिग्नल लॉस और अविश्वसनीय कनेक्शन हो सकते हैं। ठोस तांबे ईथरनेट केबल लंबी दूरी पर सूट करते हैं।

क्या परिरक्षण केबल हमेशा आवश्यक होते हैं?

परिरक्षित केबल भारी मशीनरी या कई इलेक्ट्रॉनिक उपकरणों के साथ वातावरण में विद्युत चुम्बकीय हस्तक्षेप से बचाते हैं। अधिकांश घरों और छोटे कार्यालयों को परिरक्षित केबलों की आवश्यकता नहीं होती है। अनचाहे केबल अक्सर विशिष्ट उपयोग के लिए पर्याप्त सुरक्षा प्रदान करते हैं।

क्या सभी ईथरनेट केबल ईथरनेट (POE) पर शक्ति का समर्थन करते हैं?

सभी ईथरनेट केबल पीओई का समर्थन नहीं करते हैं। केबलों को कुछ मानकों को पूरा करना चाहिए और गुणवत्ता सामग्री का उपयोग करना चाहिए। उच्च-शक्ति POE उपकरणों के लिए, CAT6A या उच्च केबल, जैसे Webitelecomms CAT6A FTP पैच कॉर्ड, सुरक्षित और विश्वसनीय बिजली वितरण सुनिश्चित करें।

कोई पैच केबल की पहचान कैसे कर सकता है?

पैच केबल में आमतौर पर लचीले, फंसे हुए तार होते हैं और कम लंबाई में आते हैं। वे अक्सर ढाले हुए जूते पेश करते हैं और उन्हें अपनी श्रेणी के साथ लेबल किया जाता है, जैसे कि CAT6 या CAT6A। केबल जैकेट यह भी इंगित कर सकता है कि क्या यह परिरक्षित या बिना सोचे -समझे किया गया है।

क्या एक नेटवर्क में केबल श्रेणियों को मिलाना सुरक्षित है?

केबल श्रेणियों का मिश्रण नेटवर्क की गति और विश्वसनीयता को सीमित कर सकता है। नेटवर्क में सबसे कम श्रेणी अधिकतम प्रदर्शन सेट करती है। सर्वोत्तम परिणामों के लिए, पूरे नेटवर्क में एक ही या उच्च श्रेणी के केबल का उपयोग करें।

पैच कॉर्ड के लिए फ्लूक प्रमाणन का क्या मतलब है?

फ्लूक प्रमाणन का मतलब है कि पैच कॉर्ड ने सिग्नल की गुणवत्ता, क्रॉसस्टॉक और विश्वसनीयता के लिए सख्त प्रदर्शन परीक्षण पारित किए। यह प्रमाणन सुनिश्चित करता है कि केबल उद्योग के मानकों को पूरा करता है और नेटवर्क वातावरण की मांग में अच्छी तरह से काम करता है।

क्या कोई पैच केबल का उपयोग कर सकता है?

पैच केबल बाहरी उपयोग के लिए डिज़ाइन नहीं किए गए हैं। उनके पास मौसम-प्रतिरोधी जैकेट की कमी है और सूरज की रोशनी, नमी या तापमान में बदलाव के संपर्क में आने पर जल्दी से नीचा दिखाया जा सकता है। किसी भी बाहरी प्रतिष्ठानों के लिए आउटडोर-रेटेड ईथरनेट केबल का उपयोग करें।
