| Үлгі: | WB-OR-Bxxxx |
| Шығу орны: | Чжэцзян, Қытай (материк) |
| Бренд атауы: | Webitelecomms |
| Сертификат: | CE, ISO, ROHS, SGS |
| Орнату пакеті: | құрастырылған немесе бөлшектелген |
| Қалыңдығы: | Монтаждау профилі: 2,0 мм, басқалары 1,5 мм |
| Материал: | SPCC салқын прокат немесе EG болат |
| Статикалық жүктеме: | 250 кг |
| Беті: | Аяз немесе әжім |
| Пакет: | Үлгіге арналған ағаш қорап |
| Саны: | |
|---|---|
WB-OR-Bxxxx
Webitelecomms
9403200000

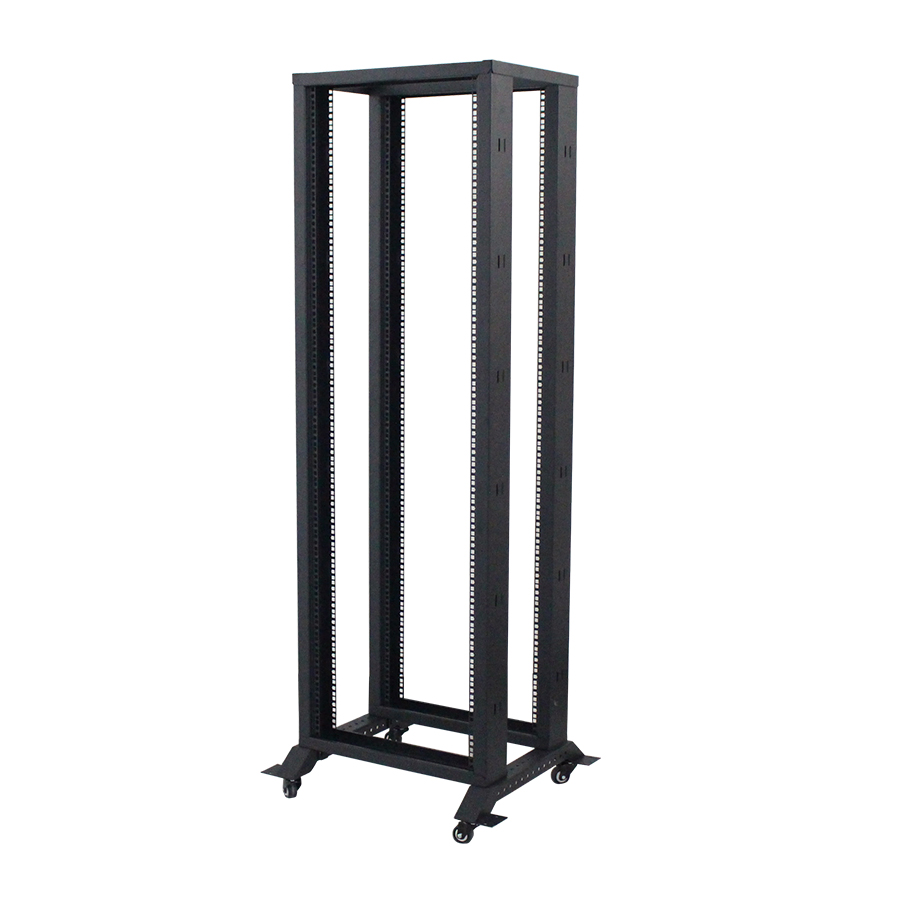

4 пост Дөңгелегі бар ашық сөре
Ерекше өзгешеліктері
WB-OR-Bxxxx ашық жақтауы 19' құрылғыларды қорғалған орталарда орнату үшін жинақталған, нақты деректер талап етілмейтін 19' тірекке орнатылады.
Төрт пост құрылымы - максималды жүк көтергіштігі 250 кг-ға дейін.
Әдетте деректерді кабельдік құрылғылар үшін қолданылады.
Тікелей еденге бекітуге болады
Құрылымы
Бұрандалар арқылы біріктірілген болат бөлшектер.
құрылыстың қарапайымдылығы рамаға оңай орнату және техникалық қызмет көрсетуді береді.
Тік U белгісі бар профильдер үлкенірек құрылғылар үшін максималды жүктеуді қамтамасыз етеді.
Аксессуарлар
2× 19' монтаждық рельсі бар жақтау. (ұнтақпен қапталған)
4× қозғалатын дөңгелектер (2 тежегіші бар)
Қосымша M6 торлы бұрандалардың 10 жинағы.
Рамканы орнату
Ұсынылатын максималды жүктемені қамтамасыз ету үшін жүктемені тең бөлу қажет.
Жақтаудың бір жақты немесе бір нүктеден жүктелуін болдырмау қажет.
Пакет
Бөлшектелген қаптама көлемді 80% үнемдейді, ыңғайлы жинақтауға мүмкіндік береді.
Webitelecomms бейтарап картон қорапшасы оралған
Опцияларға арналған фанер паллет
= Тұтынушылардың арнайы талаптарына байланысты спецификация өзгереді=
Өлшем бойынша ұсыныстар
Ені: 600 мм
Тереңдігі: 600 мм , 800 мм , 900 мм
Биіктігі: 12U, 15U, 18U, 22U, 27U, 37U, 39U, 42U, т.б.
Таңдалған өлшем қол жетімді
Стандарт және материалдар:
Бағыну
ANSI/EIA,RS-310-D;IEC297-2;DIN41491:PART1;DIN41494:PART7;GB/T3047.2-92 стандарты және ETSI стандарты.
Беттік әрлеу: майсыздандыру, қышқылды тазарту, тоттанудың алдын алу және паркеризация, таза суды тазалау, статикалық электр ұнтағымен жабу
Материалдар: SPCC суық илектелген болат немесе EG болат
Емдеу нұсқалары: Поляк | Апельсин қабығы (Ұсақ түйіршікті / Ашық қыртыс)
Қалыңдығы: бояу алдында 1,5 мм SPCC материалдары
Макс. Жүктеу сыйымдылығы:
-Статикалық жүктеме: 250KG
Дене түсі: RAL9004(қара);RAL7035(сұр), т.б
| ЖОҚ. | Бөлім атауы | САНЫ | Бірлік | Материалдар | Емдеу |
| 1 | Плинтус |
2 | Бөлшек | 1,5 мм SPCC болаты | Ұнтақпен қапталған |
| 2 | Рельс / тірек | 4 | Бөлшек | 1,5 мм SPCC болаты | Ұнтақпен қапталған |
| 3 | Рельс қосқышы-A | 4 | Бөлшек | 1,5 мм SPCC болаты | Ұнтақпен қапталған |
| 4 | Рельс қосқышы-B | 2 | Бөлшек | 1,5 мм SPCC болаты | Ұнтақпен қапталған |
| 5 | M6 x 12 бұрандалар | 30 | Бөлшек | Көміртекті болат | Мырышпен қапталған |
| 6 | M6 фланг гайка | 8 | Бөлшек | Көміртекті болат | Мырышпен қапталған |
| 7 | Касторлар | 4 | Бөлшек | - |
=Үлгі көрінісі=
=Жіберу және жеткізу =
жөнелту |
Ескерту |
Экспресс |
Есіктен есікке дейін, өте ыңғайлы, тазартудың немесе алып кетудің қажеті жоқ |
Әуе арқылы |
Әуежайдан әуежайға дейін кедендік рәсімдеуден өтіп, тауарларды жергілікті әуежайдан алып кету керек |
Теңіз арқылы |
Порттан портқа дейін және сізге кедендік ресімдеу және жергілікті портта тауарларды алу қажет |
Webitelecomms өнімдерді ешқандай алдаусыз және плагиатсыз суретке түсіруге үлкен міндеттеме алады.
Өлшем тізімі
| Бөлім №. | Ені | Тереңдігі | У | Ж(мм) |
| WB-OR-B6618 | 600 |
600 |
18 | 923 |
| WB-OR-B6622 | 22 | 1101 | ||
| WB-OR-B6627 | 27 | 1323 | ||
| WB-OR-B6632 | 32 | 1545 | ||
| WB-OR-B6637 | 37 | 1768 | ||
| WB-OR-B6642 | 42 | 1990 |
||
| WB-OR-B6645 | 45 | 2123 | ||
| WB-OR-B6647 | 47 | 2212 |
