| דֶגֶם: | WB-OR-Bxxxx |
| מקום מוצא: | ג'ה-ג'יאנג, סין (יבשת) |
| שם מותג: | Webitelecomms |
| תְעוּדָה: | CE, ISO, ROHS, SGS |
| חבילת התקנה: | מורכב או מפורק |
| עוֹבִי: | פרופיל הרכבה: 2.0 מ'מ, אחרים 1.5 מ'מ |
| חוֹמֶר: | SPCC מגולגל קר או פלדה EG |
| טעינה סטטית: | 250 ק'ג |
| מִשׁטָח: | ציפוי או קמטים |
| חֲבִילָה: | קופסת עץ לדוגמא |
| כַּמוּת: | |
|---|---|
WB-OR-Bxxxx
Webitelecomms
9403200000

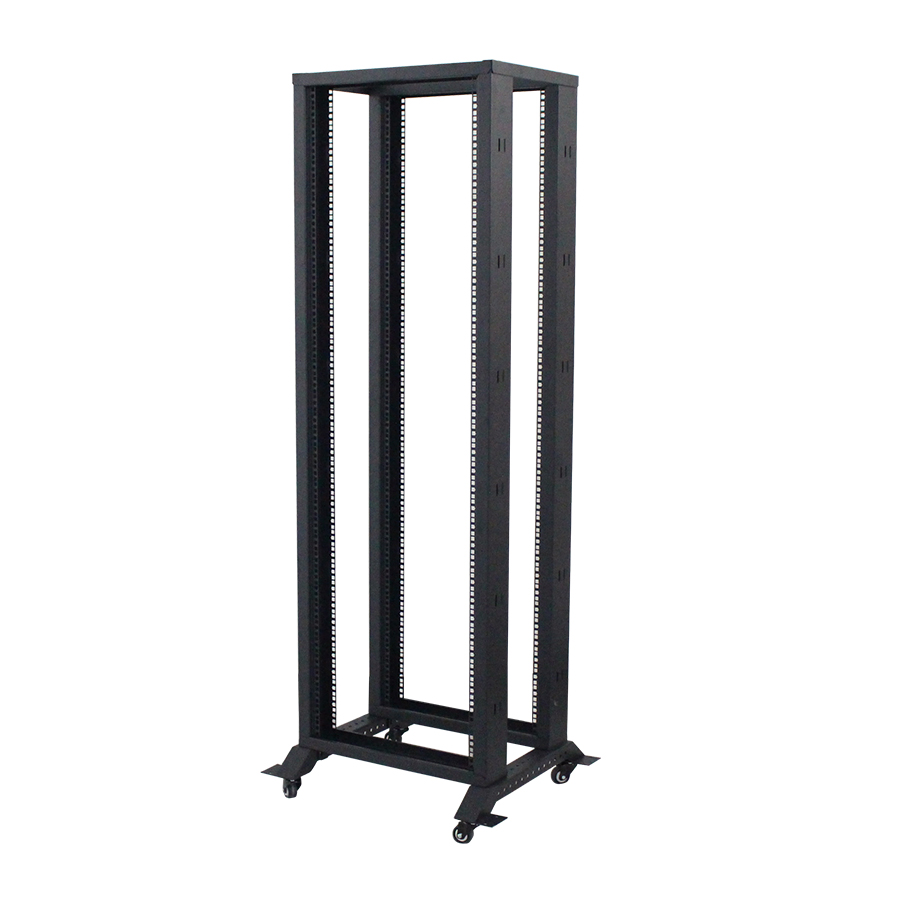

4 עמודים מתלה פתוח עם גלגלים
תכונות
מסגרת פתוחה WB-OR-Bxxxx מורכבת עבור התקנה של התקני 19' בסביבות מוגנות, ללא דרישת נתונים מדויקת 19' מתלה ניתן להרכבה.
מבנה ארבעה עמודים - אפשרי של מקסימום קיבולת עומס עד 250KG.
משמש בדרך כלל עבור התקני כבלים נתונים.
ניתן להברגה ישירות לרצפה
מִבְנֶה
חלקי פלדה המחוברים על ידי ברגים.
פשטות בנייה מעניקה למסגרת התקנה ותחזוקה קלה.
פרופילים מסומנים U אנכיים מספקים טעינה מרבית עבור מכשירים גדולים יותר.
אביזרים
מסגרת 2× עם מסילת הרכבה בגודל 19' (ציפוי אבקה)
4× גלגלים נעים (2 עם בלם)
10 סטים של ברגים נוספים בכלוב M6.
הרכבה של המסגרת
כדי להבטיח את העומס המרבי המומלץ, יש צורך לחלק את העומס באופן שווה.
יש צורך למנוע טעינה חד-צדדית או נקודתית של המסגרת.
חֲבִילָה
אריזה מפורקת חוסכת 80% נפח, מאפשרת גרב נוח.
מארז קרטון ניטרלי של Webitelecomms
משטח דיקט לאפשרויות
= משתנה מפרט לפי הדרישות המיוחדות של הלקוחות =
הצעות לגודל
רוחב: 600 מ'מ
עומק: 600 מ'מ , 800 מ'מ ,900 מ'מ
גובה: 12U, 15U, 18U, 22U, 27U,37U,39U,42U וכו'.
גודל מותאם אישית זמין
תקן וחומרים:
לציית ל
ANSI/EIA,RS-310-D;IEC297-2;DIN41491:PART1;DIN41494:PART7;תקן GB/T3047.2-92 ותקן ETSI.
גימור פני השטח: הסרת שומנים, כבישה בחומצה, מניעת חלודה וחנייה, ניקוי מים טהורים, ציפוי אבקת חשמל סטטי
חומרים: פלדה מגולגלת קרה SPCC או פלדה EG
אפשרויות טיפול: פולנית | קליפה תפוזים (עדין גרגירים / פתוח מרוקן)
עובי: 1.5 מ'מ חומרים SPCC לפני הצביעה
מקסימום כושר העמסה:
-טעינה סטטית: 250KG
צבע גוף: RAL9004 (שחור); RAL7035 (אפור), וכו '
| לֹא. | שם חלק | כמות | יְחִידָה | חומרים | יַחַס |
| 1 | מַסָד |
2 | לְחַבֵּר | פלדת SPCC 1.5 מ'מ | מצופה אבקה |
| 2 | מסילה/עמוד | 4 | לְחַבֵּר | פלדת SPCC 1.5 מ'מ | מצופה אבקה |
| 3 | מחבר מסילה-A | 4 | לְחַבֵּר | פלדת SPCC 1.5 מ'מ | מצופה אבקה |
| 4 | מחבר מסילה-B | 2 | לְחַבֵּר | פלדת SPCC 1.5 מ'מ | מצופה אבקה |
| 5 | ברגים M6 x 12 | 30 | לְחַבֵּר | פלדת פחמן | מצופה אבץ |
| 6 | אום פלנגו M6 | 8 | לְחַבֵּר | פלדת פחמן | מצופה אבץ |
| 7 | גלגלים | 4 | לְחַבֵּר | - |
=תצוגה לדוגמה=
=משלוח ומשלוח =
מִשׁלוֹחַ |
פֶּתֶק |
אֶקְסְפּרֶס |
מדלת לדלת, נוח מאוד, לא צריך פינוי או איסוף |
באוויר |
משדה התעופה לשדה התעופה, אתה צריך לעשות את שחרור המכס ולאסוף את הסחורה בשדה התעופה המקומי שלך |
דֶרֶך הַיָם |
נמל לנמל ואתה צריך לעשות את שחרור המכס ולאסוף את הסחורה בנמל המקומי שלך |
Webitelecomms לוקחת על עצמם התחייבויות גדולות לצלם מוצרים ללא כל רמאות וגניבת דעת.
רשימת מידות
| חלק מס. | רוֹחַב | עוֹמֶק | U | H(mm) |
| WB-OR-B6618 | 600 |
600 |
18 | 923 |
| WB-OR-B6622 | 22 | 1101 | ||
| WB-OR-B6627 | 27 | 1323 | ||
| WB-OR-B6632 | 32 | 1545 | ||
| WB-OR-B6637 | 37 | 1768 | ||
| WB-OR-B6642 | 42 | 1990 |
||
| WB-OR-B6645 | 45 | 2123 | ||
| WB-OR-B6647 | 47 | 2212 |
