Was ist der Unterschied zwischen einem Cat5e- und einem Cat6-Patchpanel?

Der Hauptunterschied zwischen einem Cat5e- und einem Cat6-Patchpanel liegt in ihren Leistungsspezifikationen: Ein Cat5e-Patchpanel ist für Datengeschwindigkeiten von bis zu 1 Gbit/s mit einer Bandbreite von 100 MHz ausgelegt, während ein Cat6-Patchpanel für die Unterstützung höherer Datenraten von bis zu 10 Gbit/s über kürzere Entfernungen mit einer deutlich höheren Bandbreite von 250 MHz und einer strengeren Unterdrückung von Übersprechen ausgelegt ist.

Bei der Auswahl der richtigen Hardware kommt es nicht nur auf die passenden Etiketten an; Dazu gehört das Verständnis elektrischer Störungen, der Signalintegrität und der langfristigen Skalierbarkeit Ihrer Anlage. In diesem umfassenden Leitfaden werden die technische Architektur, die physischen Unterschiede und die strategischen Vorteile der Cat5e- und Cat6-Lösungen erläutert, um Ihnen dabei zu helfen, eine fundierte Beschaffungsentscheidung für Ihr nächstes Netzwerkprojekt zu treffen.

Inhaltsverzeichnis

Die Rolle des Patchpanels verstehen

Ein Patchpanel dient als statische Schalttafel, die den Anschluss und die Verwaltung eingehender und ausgehender lokaler Netzwerkkabel an einem zentralen Ort erleichtert.

In jedem professionellen Netzwerk-Setup fungiert das Patchpanel als Schnittstelle zwischen der horizontalen Verkabelung (den Drähten, die durch Wände zu den Arbeitsplätzen führen) und den aktiven Netzwerkgeräten, wie z. B. Switches oder Routern. Ohne diese Komponente müssten Techniker lange Strecken von Vollkernkabeln direkt an Switches anschließen, was aufgrund der Steifheit und des Gewichts der Kabel die Gefahr einer Beschädigung teurer Hardware-Ports mit sich bringt. Durch den Abschluss dieser Leitungen in einer festen Platte schaffen Sie eine robuste Umgebung, in der Änderungen einfach durch Austauschen kurzer „Patch“-Kabel an der Vorderseite des Geräts vorgenommen werden können.

Ordnungsgemäß organisierte Regalsysteme nutzen eine hohe Qualität Patchpanel , um sicherzustellen, dass das Netzwerk überschaubar bleibt. Wenn Kabel in einem Serverraum zusammenlaufen, bietet das Panel ein klares Beschriftungssystem, das die Fehlerbehebung erheblich beschleunigt. Wenn ein bestimmter Anschluss an einem Schreibtisch die Konnektivität verliert, kann ein Techniker den entsprechenden Anschluss am Bedienfeld schnell identifizieren, anstatt sich durch ein „Spaghetti“-Durcheinander unorganisierter Kabel zu wühlen. Diese organisatorische Effizienz ist entscheidend für die Reduzierung von Ausfallzeiten im Unternehmensumfeld.

Darüber hinaus bietet die Hardware einen physischen Schutz für die Anschlüsse. Auf der Rückseite des Panels befinden sich IDC-Anschlüsse (Insulation Displacement Connectors), an denen die Kupferpaare „durchgestanzt“ werden. Sobald diese Verbindungen gesichert sind, werden sie nur noch selten gestört, wodurch sichergestellt wird, dass das Signal über viele Jahre hinweg konstant bleibt. Unabhängig davon, ob Sie Cat5e oder Cat6 verwenden, bleibt die grundlegende Rolle der Bereitstellung eines sauberen, modularen und geschützten Verbindungspunkts dieselbe, obwohl die interne Technik variiert, um bestimmte Geschwindigkeitsanforderungen zu erfüllen.

Technische Spezifikationen und Bandbreite

Der entscheidende technische Unterschied zwischen diesen Kategorien besteht darin, dass Cat6-Hardware für eine Frequenz von 250 MHz ausgelegt ist und mehr als die doppelte Bandbreite der 100-MHz-Cat5e-Hardware bietet.

Wenn wir über „Kategorie“-Einstufungen sprechen, geht es in erster Linie um die elektrische Leistung und die Fähigkeit des Kupfers, Hochfrequenzsignale ohne übermäßige Verschlechterung zu übertragen. Ein Cat5e-System (Kategorie 5 Enhanced) war viele Jahre lang der Standard und unterstützte Gigabit Ethernet (1000BASE-T). Er arbeitet mit 100 MHz, was für normale Büroaufgaben, Surfen im Internet und Voice-over-IP (VoIP)-Anwendungen ausreichend ist. Da Datenpakete jedoch größer und häufiger werden, kann das „Rauschen“ oder die Interferenz auf diesen Leitungen zu Paketverlusten führen.

Cat6-Hardware ist auf viel engere Toleranzen ausgelegt. Die erhöhte Bandbreite von 250 MHz ermöglicht die gleichzeitige Übertragung von mehr Daten mit weniger Fehlern. Während Cat5e auf 1 Gbit/s begrenzt ist, kann Cat6 je nach Crosstalk-Umgebung 10 Gigabit Ethernet (10GBASE-T) über Entfernungen von bis zu 37 oder 55 Metern unterstützen. Dies macht Cat6-Panels zur bevorzugten Wahl für Rechenzentren oder Backbone-Verbindungen, bei denen ein Hochgeschwindigkeitsdurchsatz nicht verhandelbar ist.

Physische Konstruktion und internes Design

Cat6-Patchpanels verfügen im Vergleich zu Cat5e-Versionen über fortschrittliche interne Schaltkreise und engere Abstandsanforderungen, um Near-End Crosstalk (NEXT) und Far-End Crosstalk (FEXT) zu minimieren.

Physisch sieht die Vorderseite der Panels möglicherweise identisch aus und verfügt häufig über 24 oder 48 RJ45-Anschlüsse. Die Magie geschieht jedoch auf der internen Leiterplatte (PCB) und den IDC-Blöcken auf der Rückseite. In einer Cat6-Umgebung ist es entscheidend, die Verdrillung der Adernpaare so nah wie möglich am Anschlusspunkt beizubehalten. Cat6-Panels sind mit einer internen Kompensation ausgestattet, um die Geräusche zu unterdrücken, die entstehen, wenn Kabel zum Anschluss aufgedreht werden. Schaut man sich die Rückseite eines hochwertigen Cat6-Geräts genau an, erkennt man häufig robustere Gehäuse für die Adernpaare.

Unter Crosstalk versteht man die unerwünschte Übertragung von Signalen zwischen Kommunikationskanälen. Bei Hochgeschwindigkeitsnetzwerken ist dies der Feind der Leistung. Cat6-Standards erfordern eine viel strengere Abschwächung dieser Störungen. Einige Cat6-Panels verfügen sogar über physische Teiler oder spezielle Abschirmungen, um sicherzustellen, dass das Signal von einem Port nicht in einen anderen „durchsickert“. Dies ist besonders wichtig, wenn mehrere Hochgeschwindigkeitskabel hinter dem Rack gebündelt sind, ein Phänomen, das als Alien Crosstalk bekannt ist.

Das Verständnis der internen Architektur hilft zu erklären, warum Sie nicht einfach ein Cat5e-Panel für ein Cat6-Netzwerk verwenden und Cat6-Geschwindigkeiten erwarten können. Die internen Komponenten eines Cat5e-Panels sind einfach nicht für die Bewältigung der höheren Frequenzen ausgelegt; Sie würden als Engpass wirken und dazu führen, dass das Signal reflektiert oder zerstreut wird. Investieren Sie daher in ein dediziertes Patchpanel ist für die Aufrechterhaltung der Integrität der gesamten Verbindung von entscheidender Bedeutung. Ein für die jeweilige Kabelkategorie konzipiertes

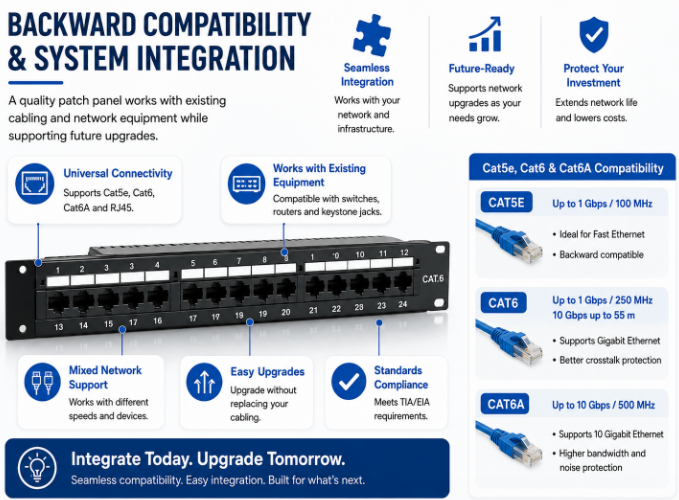

Abwärtskompatibilität und Systemintegration

Cat6-Patchpanels sind vollständig abwärtskompatibel mit Cat5e- und Cat5-Verkabelungen, sodass sie nahtlos in älteren Umgebungen funktionieren und gleichzeitig eine Möglichkeit für zukünftige Upgrades bieten.

Eine der häufigsten Fragen beim Netzwerkdesign ist, ob verschiedene Hardwarekategorien gemischt werden können. Die Antwort lautet „Ja“, allerdings mit einer erheblichen Einschränkung: Der gesamte Kanal funktioniert nur mit der Geschwindigkeit der Komponente mit der niedrigsten Bewertung. Wenn Sie ein Cat6-Panel mit Cat5e-Verkabelung und Cat5e-Patchkabeln verwenden, arbeitet das Netzwerk mit Cat5e-Geschwindigkeit. Allerdings bietet die Verwendung eines Cat6-Panels jetzt einen „Spielraum“ für die Zukunft. Wenn Sie die horizontale Verkabelung schließlich durch Cat6 ersetzen, müssen Sie die Panels nicht austauschen.

Möglich wird diese Abwärtskompatibilität durch die standardisierte RJ45-Schnittstelle. Die physischen Abmessungen von Stecker und Buchse sind gleich geblieben, sodass jedes Standard-Ethernet-Kabel physisch in jedes Standardpanel eingerastet werden kann. Dies ermöglicht einen gestaffelten Modernisierungsansatz in bestehenden Anlagen. Beispielsweise könnte ein Unternehmen sein zentrales Rack mit Cat6-Panels aufrüsten und gleichzeitig die vorhandenen Cat5e-Wandsteckdosen und -Kabel beibehalten, um unmittelbare Arbeitskosten zu sparen.

Bei der Integration dieser Komponenten ist es auch wichtig, die Rolle des Schalters zu berücksichtigen. Das verstehen Die Beziehung zwischen Patchpanel und Switch ist entscheidend. Das Panel sorgt für den physischen Abschluss, während der Switch für das intelligente Routing sorgt. Durch die Verwendung eines Cat6-Panels wird sichergestellt, dass der physische Pfad zwischen der Workstation und dem Switch so sauber und schnell wie möglich ist, sodass der Switch mit seiner maximalen Nennkapazität betrieben werden kann, ohne durch elektrische Störungen am Verbindungspunkt behindert zu werden.

Kosten-Nutzen-Analyse für den Unternehmenseinsatz

Während Cat6-Patchpanels im Allgemeinen einen höheren Preis haben als Cat5e-Modelle, wird der geringfügige Kostenanstieg in der Regel durch die deutlich höhere Datenkapazität und den längeren Lebenszyklus der Hardware aufgewogen.

Aus Beschaffungssicht hat sich der Kostenunterschied zwischen Cat5e- und Cat6-Hardware im letzten Jahrzehnt erheblich verringert. Während Cat5e nach wie vor die budgetfreundliche Wahl für einfache Installationen in Privathaushalten oder einfachen Einzelhandelsumgebungen ist, stellen Unternehmen in der Regel fest, dass die Arbeitskosten der Installation die teuerste Variable sind. Da der Arbeitsaufwand zum Ausstanzen eines Cat5e-Panels praktisch mit dem eines Cat6-Panels identisch ist, ist es oft finanziell sinnvoller, von Anfang an die leistungsstärkere Hardware zu installieren.

Zu den Vorteilen der Entscheidung für Cat6 gehören:

1. Erhöhte Produktivität: Höhere Bandbreite reduziert die Latenz bei großen Dateiübertragungen und Datenbankzugriffen.

2. Reduzierte Austauschzyklen: Cat6-Hardware bleibt 10–15 Jahre lang relevant, während Cat5e bereits an ihre technischen Grenzen stößt.

3. Unterstützung für PoE+: Cat6-Kabel und -Panels sind im Allgemeinen besser in der Lage, die Wärmeableitung zu bewältigen, die für leistungsstarke Power over Ethernet (PoE)-Anwendungen wie Sicherheitskameras und Wi-Fi 6-Zugangspunkte erforderlich ist.

Berücksichtigen Sie bei der Durchführung einer Kosten-Nutzen-Analyse die „Kosten pro Megabit“. Während die anfängliche Hardware möglicherweise 20 % teurer ist, ist die Durchsatzfähigkeit um 1000 % höher (1 Gbit/s gegenüber 10 Gbit/s). Für jedes Unternehmen, das auf Cloud Computing, Videokonferenzen oder groß angelegte Datenanalysen angewiesen ist, wird der ROI von Cat6-Hardware durch verbesserte Netzwerkstabilität und -geschwindigkeit fast sofort realisiert.

Machen Sie Ihre Netzwerkinfrastruktur zukunftssicher

Die Wahl eines Cat6-Patchpanels ist eine strategische Investition in die Zukunftssicherheit und stellt sicher, dass die physische Ebene eines Gebäudes kommende Generationen von Netzwerkhardware unterstützen kann, ohne dass ein vollständiger Austausch erforderlich ist.

Wir leben derzeit in einer Zeit der rasanten technologischen Expansion. Der Übergang von Wi-Fi 5 zu Wi-Fi 6 und Wi-Fi 7 erfordert Backhaul-Geschwindigkeiten von mehr als 1 Gbit/s. Wenn Ihre Infrastruktur auf Cat5e-Panels aufgebaut ist, werden Ihre hochmodernen drahtlosen Zugangspunkte durch das Verkabelungssystem gedrosselt. Durch die Installation von Cat6- oder sogar Cat6a-Panels stellen Sie sicher, dass Ihr Netzwerk mit der Weiterentwicklung Ihrer Hardware mitwachsen kann.

Zur Zukunftssicherheit gehört auch die Berücksichtigung der im Netzwerk gemeinsam genutzten Medientypen. 4K- und 8K-Videostreaming, Virtual Reality (VR)-Schulungsmodule und medizinische Bildgebung in Echtzeit erfordern alle die von Cat6 bereitgestellten Funktionen mit geringer Latenz und hoher Bandbreite. Ein Netzwerk ist nur so stark wie sein schwächstes Glied; wenn Ihr Bei der Patch-Panel- vs. Switch- Konfiguration kommt es zu einem Cat5e-Engpass, sodass Sie nicht die volle Leistung moderner Hochgeschwindigkeits-Switches nutzen können.

Strategische Vorteile der Cat6-Zukunftssicherheit:

• Skalierbarkeit: Wenn Ihr Unternehmen wächst, können Sie problemlos auf 10G-Geschwindigkeiten upgraden.

• Compliance: Erfüllen Sie die neuesten Gebäude- und Technologiestandards für Gewerbeimmobilien.

• Wiederverkaufswert: Gebäude mit moderner, hochwertiger strukturierter Verkabelung sind für technikaffine Mieter attraktiver.

Best Practices für Installation und Wartung

Die ordnungsgemäße Installation eines Patchpanels erfordert die strikte Einhaltung der Verkabelungsstandards T568A oder T568B und eine sorgfältige Kabelführung, um eine physische Belastung der Anschlüsse zu vermeiden.

Der Leistungsunterschied zwischen Cat5e und Cat6 kann durch eine schlechte Installation vollständig zunichte gemacht werden. Da Cat6 empfindlicher gegenüber Störungen ist, muss die „Verdrillung“ der Kupferpaare bis auf einen Abstand von einem halben Zoll zum IDC-Anschlusspunkt eingehalten werden. Wenn ein Techniker zu viel von der Ummantelung entfernt oder die Drähte zu weit aufdreht, verhält sich das Cat6-Panel im Wesentlichen wie ein Cat5e-Panel (oder schlechter). Die Verwendung des richtigen Stanzwerkzeugs und die Sicherstellung, dass jeder Draht fest sitzt, sind der erste Schritt zu einem Hochleistungsnetzwerk.

Das Kabelmanagement ist die zweite Säule einer erfolgreichen Installation. Kabel sollten niemals in scharfen Winkeln gebogen werden (richtigen Biegeradius einhalten) und nicht zu fest mit Kunststoff-Kabelbindern befestigt werden, da dies die Innengeometrie des Kabels verformen kann. Verwenden Sie stattdessen Klettbänder, um die Kabel hinter dem Panel zu bündeln. Dies verhindert „Knicke“, die zu Signalreflexionen führen, und erleichtert das spätere Hinzufügen oder Entfernen von Kabeln erheblich.

Zur Wartung gehören regelmäßige Kontrollen und Kennzeichnungen. Ein gut gewartetes Rack sollte sowohl auf der Vorder- als auch auf der Rückseite des Panels deutliche, bedruckte Etiketten haben. Durch die regelmäßige Überprüfung der RJ45-Anschlüsse auf lockere Verbindungen oder Staubablagerungen können zeitweise auftretende Verbindungsprobleme vermieden werden. Durch die Einhaltung dieser professionellen Standards stellen Sie sicher, dass Ihre Investition in hochwertige Hardware zu einem Jahrzehnt oder länger einwandfreier Netzwerkleistung führt.

Zusammenfassung der Best Practices

1. Konsistenz: Verwenden Sie in der gesamten Anlage immer den gleichen Verkabelungsstandard (T568B ist in den USA am gebräuchlichsten).

2. Zugentlastung: Verwenden Sie die Kabelführungsstangen, die häufig in den Panels enthalten sind, um das Gewicht der eingehenden Kabelbündel zu tragen.

3. Tests: Verwenden Sie einen Fluke- oder ähnlichen Zertifizierer, um nach der Installation zu überprüfen, ob jeder Port die erforderlichen Spezifikationen der Kategorie 6 oder 5e erfüllt.
