Patch Panel: Wat dit is en waarom jou datasentrum dit nodig het

Die moderne datasentrum is 'n ingewikkelde web van verbindings, waar duisende kilometers se optiesevesel- en koperkabels saamvloei om die digitale infrastruktuur van globale ondernemings aan te dryf. In hierdie hoë-insette-omgewing kom die verskil tussen 'n hoëpresterende netwerk en 'n chaotiese, stilstand-geneigde gemors dikwels neer op fisieke laagorganisasie. Namate bandwydte-eise toeneem en hardeware-digtheid nuwe hoogtes bereik, word die noodsaaklikheid vir 'n gesentraliseerde, skaalbare en hanteerbare bekabelingskoppelvlak onmiskenbaar vir IT-professionele en netwerkargitekte.

'n Kolpaneel is 'n statiese hardeware-eenheid wat verskeie poorte bevat wat gebruik word om inkomende en uitgaande plaaslike area netwerk (LAN) lyne of ander kommunikasie, elektronika en elektriese stelsels te verbind en te bestuur. Dit dien as 'n sentrale spilpunt waar alle netwerkkabels eindig, wat voorsiening maak vir die georganiseerde verspreiding van dataseine na skakelaars, routers of bedieners sonder om langtermynkabels direk in duur aktiewe toerusting te koppel.

Om die fundamentele rol van hierdie komponent te verstaan, is noodsaaklik vir enigiemand wat die taak het om 'n B2B-netwerkinfrastruktuur te ontwerp of in stand te hou. Alhoewel dit na 'n eenvoudige ry aansluitings mag lyk, is die pleisterpaneel die ruggraat van gestruktureerde bekabeling, wat die buigsaamheid bied wat nodig is vir vinnige herkonfigurasies en die beskerming wat nodig is vir langtermyn-kabelintegriteit. Hierdie artikel sal in die tegniese nuanses van hierdie toestelle delf, hul gebruiksgevalle ondersoek, die massiewe voordele wat dit aan ondernemingsomgewings bied, en hoe hulle in 'n omvattende kabelbestuurstrategie integreer.

Inhoud Oorsig

Wat is 'n pleisterpaneel?

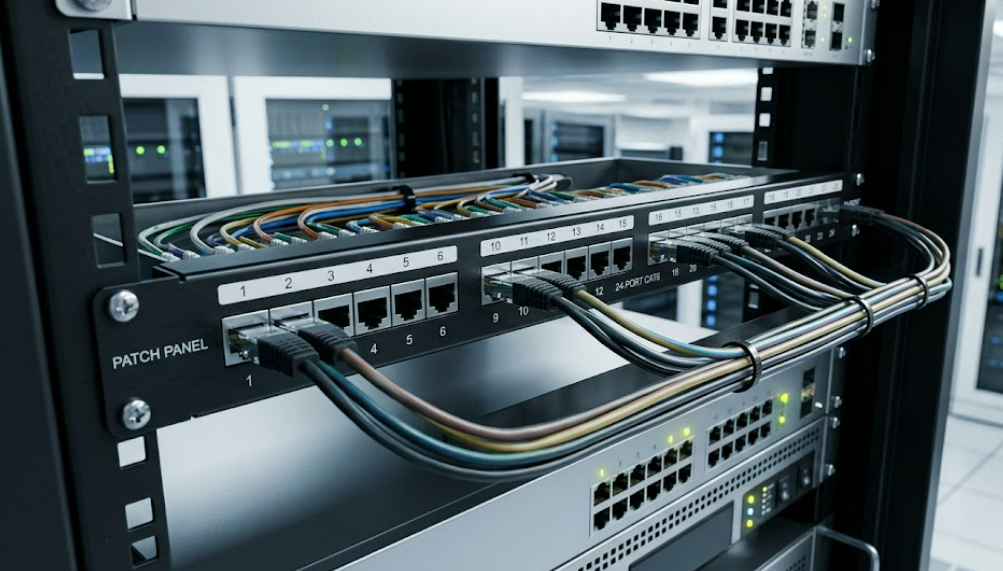

'n Kolpaneel is 'n passiewe netwerktoestel wat bestaan ​​uit 'n paneel met veelvuldige poorte wat dien as 'n termineringspunt vir netwerkbekabeling binne 'n rek of omhulsel.

In sy kern dien 'n pleisterpaneel as 'n gesentraliseerde gids vir elke kabel wat deur 'n gebou of 'n datasentrum loop. Stel jou 'n massiewe kantoorgebou voor waar elke muuraansluiting in elke kamer 'n kabel het wat terugloop na 'n enkelkamer; die pleisterpaneel is waar al daardie honderde kabels 'land.' Deur hierdie permanente lopies aan die agterkant van 'n paneel te beëindig, kan tegnici kort, buigsame pleisterkoorde aan die voorkant van die paneel gebruik om spesifieke poorte aan aktiewe hardeware soos netwerkskakelaars te koppel. Hierdie argitektuur skep 'n 'permanente skakel' tussen die muuraansluiting en die paneel, wat verseker dat die grootste deel van die bekabeling ongestoord bly tydens daaglikse bedrywighede.

Daar is verskeie tipes panele wat aangepas is vir spesifieke netwerkbehoeftes. Koperpanele het byvoorbeeld gewoonlik RJ45-poorte vir Cat5e-, Cat6- of Cat6a-bekabeling, terwyl optieseveselpanele LC-, SC- of MTP/MPO-verbindings gebruik om hoëspoed-ruggraatdata te hanteer. Sommige ontwerpe is 'reggemaak' wat beteken dat die poorte ingebou is, terwyl ander 'modulêr' of 'ongelaai' is, wat gebruikers toelaat om verskillende tipes sluitsteenaansluitings in te knip soos nodig. Hierdie modulariteit is 'n kenmerk van 'n professionele persoon pleisterpaneeloplossing , aangesien dit 'n mengsel van mediatipes binne 'n enkele rakeenheid moontlik maak.

Vanuit 'n tegniese perspektief is die pleisterpaneel die fisiese manifestasie van die TIA/EIA-gestruktureerde bekabelingstandaarde. Deur die 'vaste' bekabeling (die drade in die mure) van die 'patch' bekabeling (die koorde wat aan die skakelaar verbind) te skei, word die netwerk baie meer veerkragtig. As 'n pleisterkoord misluk, word dit maklik binne sekondes vervang. As 'n skakelaar opgegradeer moet word, bly die permanente bekabeling presies waar dit is, en net die kort springers word geskuif. Hierdie logika is fundamenteel vir moderne IT-infrastruktuur, wat die gevreesde 'spaghetti-kabels' wat onbestuurde bedienerkamers teister, voorkom.

Tipes pleisterpanele in B2B-omgewings

Waarvoor word 'n pleisterpaneel gebruik?

Die primêre gebruik van 'n pleisterpaneel is om 'n netjiese, georganiseerde en maklik toeganklike koppelvlak te verskaf vir die herroetering van dataseine tussen verskeie stukke netwerktoerusting.

In 'n tipiese ondernemingsopset dien die pleisterpaneel as die tussenganger tussen die gebruiker se werkspasie en die kernnetwerk. Wanneer 'n nuwe werknemer by 'n maatskappy aansluit, is hul lessenaar se muuraansluiting reeds aan 'n spesifieke poort op die pleisterpaneel in die bedienerkamer bedraad. Die netwerkadministrateur koppel eenvoudig 'n kort koord vanaf daardie spesifieke paneelpoort na 'n oop poort op 'n netwerkskakelaar. Dit skakel die behoefte uit om 'n nuwe kabel oor die plafon of deur die vloer te laat loop elke keer as 'n verbinding verander. Hierdie proses word dikwels vergelyk met 'n telefoonskakelbord uit die vroeë 20ste eeu, waar operateurs bellers met die hand verbind het deur proppe te verskuif.

Behalwe eenvoudige kantoorverbindings, is pleisterpanele van kritieke belang vir die bestuur van die doel van pleisterpanele teenoor skakelaars , om te verseker dat elke toestel sy spesifieke rol sonder inmenging verrig. Terwyl 'n skakelaar die aktiewe dataroetering en pakkieskakeling hanteer, bied die paneel die fisiese stabiliteit. Hierdie skeiding van pligte is noodsaaklik vir die oplos van probleme. As 'n verbinding donker word, kan 'n tegnikus vinnig die poort op die paneel toets om te bepaal of die probleem in die permanente kabelloop of die aktiewe elektronika van die skakelaar lê, wat die omvang van herstel aansienlik verklein.

In grootskaalse datasentrums word pleisterpanele gebruik om 'sones' te skep. Byvoorbeeld, een paneel kan al die bedieners in Rack A verteenwoordig, terwyl 'n ander die bergingskikking in Rack B verteenwoordig. Deur te 'patching' tussen hierdie panele kan argitekte logiese paaie skep vir data wat maklik is om na te spoor en te etiketteer. Dit is veral belangrik vir voldoenings- en sekuriteitsoudits, waar dit 'n vereiste is vir data-integriteit en hardeware-aanspreeklikheid om presies te weet waarheen 'n fisiese verbinding lei.

Sleuteltoepassings in die datasentrum

1. Gesentraliseerde terminering: Konsolideer honderde individuele kabels in 'n enkele, benoemde koppelvlak.

2. Seinverspreiding: Verskuiwing van data vanaf 'n hoëkapasiteit-veselruggraat na individuele kopergebaseerde toegangspunte.

3. Toerusting-interkonneksie: Verbind uiteenlopende hardeware, soos om 'n brandmuur na 'n spesifieke segment van die interne netwerk te oorbrug.

4. Toekomsbeveiliging: Installeer vandag hoë-kategorie panele (soos Cat6a) om die hoër snelhede van môre se hardeware te ondersteun.

Voordele van Patch Panels

Die gebruik van 'n pleisterpaneel bied aansienlike voordele in terme van netwerkskaalbaarheid, verminderde onderhoudskoste en die behoud van duur aktiewe netwerkhardeware.

Een van die mees onmiddellike voordele is die beskerming van die 'Switch Port Life.' Aktiewe hardeware, soos hoëdigtheid 48-poort skakelaars, kan duisende dollars kos. Die RJ45- of SFP-poorte op hierdie toestelle is nie ontwerp vir gereelde in- en ontkoppel nie; hulle kan mettertyd verslyt of beskadig word. Deur die gebruik van a pleisterpaneel , vind die meganiese slytasie plaas op die paneel se goedkoop poorte eerder as die skakelaar se duur. Die vervanging van 'n beskadigde paneel of 'n enkele sluitsteendomkrag is 'n fraksie van die koste om 'n kernondernemingskakelaar te herstel of te vervang.

Verder verminder pleisterpanele stilstand drasties tydens opgraderings of herkonfigurasies. In 'n gestruktureerde bekabelingomgewing vereis die verskuiwing van 'n bediener of die verandering van 'n VLAN-opdrag nie 'n tegnikus om agter die rek te gaan en deur 'n massiewe bondel kabels te jag nie. Omdat elke poort duidelik gemerk is, word veranderinge binne sekondes aan die voorkant van die paneel aangebring. Hierdie vlak van organisasie is noodsaaklik vir B2B-bedrywighede waar elke minuut van netwerk-stilstand vertaal word in verlore inkomste en produktiwiteit.

Waarom datasentrums op panele staatmaak

• Uitstekende skaalbaarheid: Soos jou besigheid groei, is die byvoeging van nuwe verbindings 'n eenvoudige saak om nuwe lyne in 'n bestaande of nuwe paneel te beëindig. Jy kan jou netwerkkapasiteit uitbrei sonder om die hele kabelinfrastruktuur te herontwerp.

• Vereenvoudigde probleemoplossing: Identifisering van 'n foutiewe kabel is baie vinniger as jy 'n gestruktureerde uitleg het. Tegnici kan toetsers op die paneelpoorte gebruik om seinintegriteit te verifieer sonder om ander aktiewe verbindings te versteur.

• Ruimtedoeltreffendheid: Hoëdigtheidpanele maak voorsiening vir 'n groot aantal verbindings binne 'n klein voetspoor (dikwels 24 tot 48 poorte per 1U rekspasie), wat die ROI van duur datasentrumvloerspasie maksimeer.

• Estetiese en lugvloeibestuur: Georganiseerde bekabeling gaan nie net oor voorkoms nie; dit gaan oor fisika. Massiewe 'kabeldamme' agter 'n rek kan uitlaatwaaiers blokkeer, wat lei tot oorverhitting van toerusting. Panele hou kabels netjies, wat optimale lugvloei en verkoelingsdoeltreffendheid verseker.

Vergelyking: Direkte verbinding vs. Patch Panel Connection

Patch Panel Cable Management System

'n Omvattende pleisterpaneel-kabelbestuurstelsel integreer horisontale en vertikale bestuurders, D-ringe en etikettering om te verseker dat die fisiese laag van die netwerk volhoubaar en hoëprestasie bly.

’n Plakpaneel alleen is net die helfte van die oplossing; dit moet met effektiewe bestuursinstrumente gepaard gaan om werklik effektief te wees. Horisontale kabelbestuurders word tipies bo of onder elkeen geïnstalleer pleisterpaneel om 'n paadjie te voorsien vir pleisterkoorde om die kante van die rek te bereik. Hierdie bestuurders het dikwels 'vingers' of 'borsels' wat kabels toelaat om deur te gaan terwyl hulle die grootste deel van die draad wegsteek. Dit verhoed dat koorde voor ander toerusting hang, wat andersins sigbaarheid van status-LED's sou blokkeer en toegang tot ander poorte sou belemmer.

Die verhouding tussen die pleisterpaneel en die skakelaar is die fokuspunt van kabelbestuur. Die gebruik van kleurgekodeerde pleisterkoorde is 'n algemene professionele praktyk. Byvoorbeeld, blou koorde kan gebruik word vir standaarddata, rooi vir sekuriteitskameras en geel vir VOIP-fone. Wanneer dit gekombineer word met die duidelike etikettering op die pleisterpaneel-voorplaat, laat hierdie stelsel enige IT-professioneel - selfs een wat nie die oorspronklike installasie uitgevoer het nie - die netwerkkaart met 'n enkele oogopslag verstaan. Hierdie 'visuele intelligensie' is 'n sleutelkomponent van 'n hoëvlak-datasentrum.

Boonop speel vertikale kabelbestuur 'n deurslaggewende rol in die hantering van die groot bondels kabels wat teen die kante van die bedienerrak op en af ​​beweeg. Hierdie bestuurders verseker dat die kabels 'n behoorlike buigradius handhaaf. Vir beide koper- en veral optiese veselkabels kan die buiging van 'n draad te skerp 'mikrofrakture' of seinverswakking veroorsaak, wat lei tot intermitterende pakkieverlies of totale mislukking. 'n Goed ontwerpte bestuurstelsel verseker dat elke kabel ondersteun en beskerm word teen fisiese spanning, wat die lang lewe van die hele netwerkinstallasie verseker.

Komponente van 'n professionele bestuurstelsel

1. Horisontale Bestuurders: Geleë tussen panele om koorde na die rek se vertikale kanale te lei.

2. Vertikale bestuurders: Wye kanale aan die kante van die rek vir die bestuur van groot kabelvolumes.

3. Kabelbinders en bande: Gebruik klittenband (haak-en-lus) bande in plaas van plastiek ritsbande om te veel vas te trek en kabelskade te voorkom.

4. Etiketteringsagteware: Professionele graad, gedrukte etikette vir beide die paneelpoorte en die punte van elke kabel.

5. Agterste kabelondersteuningsstawe: Hakies wat aan die agterkant van die paneel geheg is om die gewig van die permanente kabel wat by die termineringspunte afloop, te dra.
