Har du noen gang lurt på om du kan koble en PDU til en UPS? Det er et vanlig spørsmål i det. Å forstå hvordan PDU -er og UPS -systemer fungerer sammen er nøkkelen for datasentre og serverrom. I denne artikkelen skal vi utforske om det er trygt og praktisk å koble en PDU til en UPS.

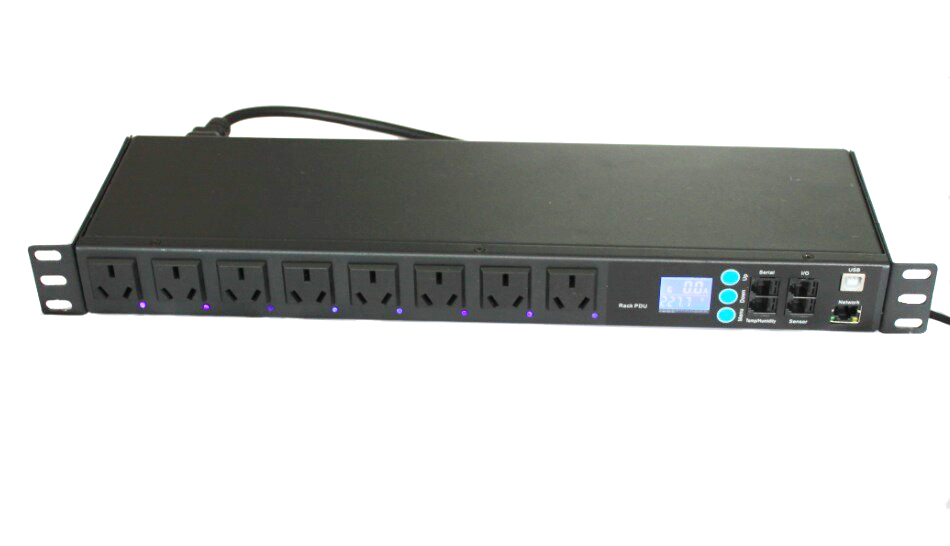

Definisjon: a Power Distribution Unit (PDU) er en enhet som brukes til å distribuere elektrisk kraft til flere enheter fra en enkelt kilde.
Betydningen i maktfordeling: PDUer er avgjørende for å håndtere og distribuere kraft effektivt i IT -miljøer. De er med på å sikre at utstyret får nødvendig kraft og forhindrer overbelastning ved å tilby forskjellige utløpsalternativer, for eksempel standard og høyt markedsføring. PDU-er kan også overvåke strømforbruket, gi lastdata i sanntid for å unngå overbelastningskretser og sikre at utstyret forblir oppstått i perioder med høy etterspørsel.

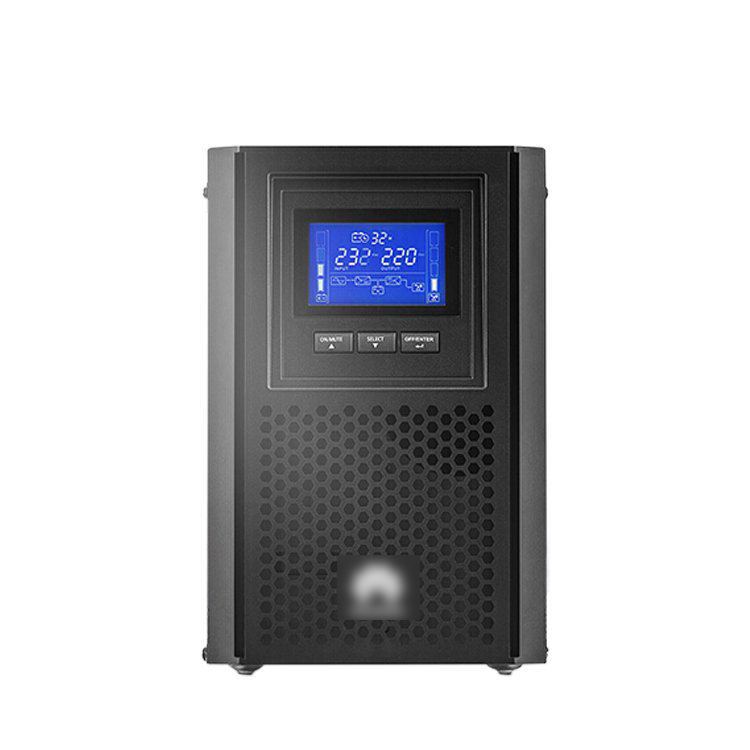

Definisjon: En UPS, eller uavbrutt strømforsyning, er et sikkerhetskopieringssystem designet for å gi strøm under strømbrudd.
Roll i å forhindre strømavbrudd: UPS beskytter kritiske enheter ved å levere sikkerhetskopieringskraft når hovedkilden mislykkes. Det betinget også den innkommende kraften, og filtrerer ut pigger og bølger som kan skade sensitivt utstyr. Dette sikrer kontinuerlig drift for viktige enheter, og forhindrer nedetid og tap av data i oppdragskritiske miljøer som datasentre.
Ja, du kan koble en PDU til en UPS, men visse faktorer må vurderes for å sikre at oppsettet fungerer effektivt.
UPS fungerer som den primære strømkilden. Den driver PDU, som deretter distribuerer strøm til enhetene som er koblet til den. Dette oppsettet hjelper til med å håndtere strømfordeling mens vi holder enheter beskyttet under strømbrudd.
UPS -kapasitet og effekt: Forsikre deg om at UPS kan håndtere den totale strømbelastningen til både PDU og enhetene som er tilkoblet. Hvis UPS ikke kan gi nok kraft, kan det føre til overbelastning eller utilstrekkelig sikkerhetskopi under et strømbrudd.
PDUs strøm og spenningskompatibilitet: Kontroller strøm og spenningsvurderinger av både UPS og PDU. De må samsvare for å unngå potensiell skade eller ineffektiv strømfordeling.
Typer enheter tilkoblet: Enhetene som er koblet til PDU, skal ikke overstige PDUs kapasitet. Forsikre deg om at hver enhets strøm trenger å samkjøre med hva PDU og UPS kan gi.
Eksempel på strømoppsett for PDU og UPS:
| enhetstype | PDU amperage rating | ups kapasitet nødvendig |
|---|---|---|
| Små servere | 10a | 1000VA |
| Nettverksutstyr | 5a | 500VA |
| Lagringsarrays | 20a | 2000VA |
Å bruke en strømfordelingsenhet (PDU) med en uavbrutt strømforsyning (UPS) kan forbedre effektiviteten og påliteligheten til strømoppsettet ditt. Her er grunnen til at det er fornuftig:
Når du kobler en PDU til UPS -ene, kan du utvide antall enheter du kan drive. UPS -enheter har vanligvis et begrenset antall utsalgssteder, ofte akkurat nok til kritisk utstyr. En PDU øker antall tilgjengelige utsalgssteder, slik at du kan drive flere enheter uten å overbelaste UPS.
En PDU hjelper deg med å organisere strømforbindelser og redusere kabelrotten. I stedet for å ha flere strømstrimler eller ledninger sammenfiltret rundt utstyret ditt, gir en PDU en sentralisert løsning. Dette gjør det lettere å administrere kabler, forbedre luftstrømmen og redusere risikoen for overoppheting.
Ved å bruke en PDU, sikrer du at enhetene dine får strøm på en trygg og effektiv måte. Mange PDU-er har innebygde effektbrytere for å beskytte utstyret ditt mot strømning og overbelastning. Dette kan forhindre skade på sensitiv elektronikk og unngå unødvendig driftsstans.
PDU -er, spesielt målte og byttet modeller, tillater fjernovervåking og kontroll av tilkoblede enheter. Med funksjoner som SNMP eller nettgrensesnitt, kan du sjekke strømforbruket i sanntid og gjøre justeringer hvor som helst. Om nødvendig kan du slå utsalgssteder på eller på eksternt, og spare deg fra å trenge til fysisk tilgang til utstyret.
Forsikre deg om at UPS kan håndtere belastningen fra PDU og tilkoblede enheter:
Før du kobler til PDU, må du bekrefte at UPS har nok kapasitet til å håndtere strømbelastningen fra PDU og enhetene koblet til den. Hvis den totale wattasjen overstiger UPSs kapasitet, kan det føre til strømbrudd eller skade.
UPS og PDU -spesifikasjoner:
Kontroller alltid forsterkervurderingene og spenningskompatibiliteten mellom UPS og PDU. PDU -er har vanligvis flere utsalgssteder, som hver støtter en spesifikk strømbehandling, så sørg for at UPS kan gi nok strøm til å støtte alt tilkoblet utstyr uten å overskride strømvurderingen.
Risikoen for overbelastning:
Overbelastning av UPS eller PDU er en av hovedrisikoene. Det kan skje når for mange enheter er koblet til PDU, og trekker mer kraft enn UPS kan håndtere. Dette fører til overoppheting, potensielle nedleggelser eller i alvorlige tilfeller fullstendig svikt i utstyret.
Hvis strømmen trukket fra UPS overstiger sin nominelle kapasitet, kan det føre til at UPS stenger av eller ikke fungerer. I tillegg kan PDU kanskje ikke være i stand til å distribuere strømmen riktig, og de tilkoblede enhetene kan lide av strømtap og forårsake datakorrupsjon eller maskinvareskade. Overskridelse av rangeringene kan også skade interne komponenter i både UPS og PDU, og forkorte levetiden. Derfor er det viktig å sikre at den totale watt og strømstyrke ikke overskrider spesifikasjonene som er skissert for begge enhetene.
Når en strømfordelingsenhet (PDU) er koblet til en uavbrutt strømforsyning (UPS), gir den flere viktige fordeler for strømstyring, og sikrer pålitelig ytelse under strømbrudd og effektiv bruk av elektriske ressurser.
| Funksjonsfordel | |
|---|---|
| Overflødig strømforsyning | Sikrer uavbrutt strøm til enheter under strømbrudd |
| Måling | Tillater overvåking av strømforbruket på tvers av enheter |
| Fjernkontroll | Aktiverer fjernkobling av utsalgssteder for bedre energiledelse |
| Overspenningsbeskyttelse | Beskytter enheter mot strømstigning og spennings pigger |
| Optimal utstyrsutnyttelse | Distribuerer kraft jevnt for å forhindre overbelastning |
Hvis oppsettet ditt innebærer flere enheter som krever sikkerhetskopiering eller overspenningsbeskyttelse, er en PDU viktig. Den lar deg distribuere strøm effektivt og sikrer at hver enhet har nok utsalgssteder til å være trygt tilkoblet. For eksempel, hvis du administrerer flere servere eller nettverksutstyr, gir PDUer en måte å holde alt drevet uten å overbelaste UPS. PDU -er kan også gi deg funksjoner som fjernkontroll av individuelle utsalgssteder, belastningsovervåking og overspenningsbeskyttelse, som er nyttige for større systemer.
I mindre oppsett er det ikke nødvendig med en PDU. Hvis UPS -ene har nok utsalgssteder til å håndtere alle tilkoblede enheter, kan du direkte koble dem til uten behov for en PDU. Dette er vanligvis tilfelle når du bare har noen få enheter som ikke krever kompleks strømstyring. I slike tilfeller bør bruk av de innebygde utsalgsstedene til UPS-ene være tilstrekkelig, noe som reduserer både kostnader og kompleksitet.
Hvis du vurderer alternative måter å drive utstyret ditt, kan strømstrimler være et levedyktig alternativ. De gir imidlertid ikke overspenningsbeskyttelse eller sikkerhetskopiering som en PDU. Du kan også koble enheter direkte til UPS-ene, så lenge UPS har nok batterispakkede utsalgssteder. Vær imidlertid forsiktig, da det å koble for mange enheter kan overbelaste UPS og kompromittere strømkopieringen. I disse tilfellene er PDUer et tryggere, mer organisert alternativ for å håndtere strømfordeling på flere enheter.
Å matche UPS -utgangen til PDU -inngangen
Det første trinnet er å sikre at PDU kan håndtere UPSs effektutgang. Kontroller om PDU støtter samme spenning og strømtering som UPSs utgang. Kraftkravene kan variere basert på utstyret du planlegger å koble til, så det er avgjørende å samsvare med rangeringene for å unngå overbelastning.
Forståelse av strømproduksjon, spenning og wattvurderinger
har spesifikke strøm- og spenningsvurderinger. Forsikre deg om at PDUs permperingsvurdering er tilstrekkelig for UPSs maktbehov. En PDU med høyere strømbehandling kan støtte flere enheter, men du må sikre at spenningen stemmer overens med utstyret ditt for å unngå problemer med strømforsyningen.
Grunnleggende PDU -er
Disse gir bare funksjonen til å distribuere kraft. Hvis du ikke trenger flere funksjoner som fjernovervåking eller overspenningsbeskyttelse, kan en grunnleggende PDU være tilstrekkelig.
Opprettet PDU -er
Disse PDU -ene lar deg overvåke strømforbruket til hvert utløp. Dette kan være nyttig for å spore energiforbruk og unngå overbelastning.
Switched PDUer
Disse tilbyr avanserte funksjoner som fjernkontroll av individuelle utsalgssteder, slik at du kan slå enhetene på eller av. Dette er spesielt nyttig i datasentre og for å håndtere kritisk utstyr.
For standard IT -utstyr kan en PDU med C13/C14 utsalg være nok.
For tyngre utstyr kan det hende du trenger en PDU med høyere rangerte utsalgssteder, for eksempel C19/C20, eller en kombinasjon av forskjellige utløpstyper.
Fjernovervåking av
fjernovervåkningsfunksjoner, spesielt i målte eller byttet PDU -er, lar deg holde rede på strømforbruk og forhindre overbelastning hvor som helst.
Surge Protection
Surge Protection er kritisk for å ivareta utstyret ditt fra strømpigger. Noen PDU -er tilbyr denne funksjonen for å forhindre skader forårsaket av spenningssvingninger.
Lastbalansering av
PDUer med belastningsbalansering kan jevnt fordele strømmen over flere utsalgssteder, og bidra til å optimalisere strømforbruket og redusere risikoen for å overbelaste et spesifikt utløp.
En av de største feilene er å undervurdere strømbehovet til utstyret ditt. Overbelastning av UPS ved å koble til for mange enheter kan føre til dårlig ytelse eller til og med svikt. Hver UPS har en spesifikk strømkapasitet, og overskridelse av denne grensen kan føre til at den overopphetes eller stenger. Sørg for å beregne den totale wattingen til enhetene som er koblet til PDU, og sørg for at den ikke overskrider UPSs maksimale utgang.
Tips : Kontroller alltid UPSs strømvurdering (i Watts eller VA) før du legger til nye enheter til PDU.
Ikke alle PDU -er er skapt like. Når du velger en PDU for dine UPS, er det avgjørende å matche strøm- og spenningskravene. En misforhold PDU kan forårsake systemfeil eller ineffektiv strømfordeling. For eksempel, hvis PDU har en lavere strømningsvurdering enn UPS kan levere, kan det forårsake overoppheting eller skade på begge enhetene. Kontroller alltid at PDU støtter den samme spenningen og strømstyrken som UPSs utgang.
| PDU -type | kompatible UPS | -spenningsfestingsvurdering |
|---|---|---|
| Grunnleggende PDU | 120V eller 240V | 15A-20A |
| Målet PDU | 120V eller 240V | 20A-30A |
| Dual-Circuit PDU | 120V eller 240V | 30A-40A |
En annen hyppig feil er dårlig kabelstyring. Kabler som er sammenfiltrede eller feil sikret, kan føre til utilsiktede frakoblinger, overoppheting eller til og med branner. For å forhindre dette, sørg for at alle kabler er pent organisert og at PDU er sikkert koblet til UPS. Bruk kabelbånd, løpsbaner eller kabeladministrasjonsbrett for å holde alt på plass. Riktig kabelstyring hjelper ikke bare med å opprettholde sikkerheten, men forbedrer også luftstrømmen, og reduserer risikoen for overoppheting.
Tips : Etikettkabler og utsalgssteder for å gjøre feilsøking enklere.
Du kan koble a PDU inn i en UPS, men det avhenger av oppsettet og behovene dine.
Når du velger riktig PDU, bør du vurdere strømkrav, kompatibilitet og riktig kabelstyring. Et godt samsvarende system forbedrer effektiviteten og sikkerheten.
Optimalisering av strømfordelingsinfrastrukturen sikrer pålitelig drift og forhindrer systemfeil.
A : Ikke alle PDU -er er kompatible med alle UPS. Forsikre deg om at PDU stemmer overens med UPSs spenning og gjennomføringsvurderinger.
A : Overbelastning av en UPS med for mange enheter kan forårsake overoppheting, redusert ytelse eller nedleggelse.
A : Nei, en PDU er ikke alltid nødvendig, men det hjelper med å organisere og administrere strømfordeling, spesielt i store oppsett.
A : Velg en PDU som samsvarer med UPSs strømkapasitet, spenning og strøm. Forsikre deg om at det passer utstyrets behov.
A : Ja, PDU-er, spesielt dobbeltkretsmodeller, er ideelle for servere med overflødige strømforsyninger, og gir uavhengige strømkilder.
