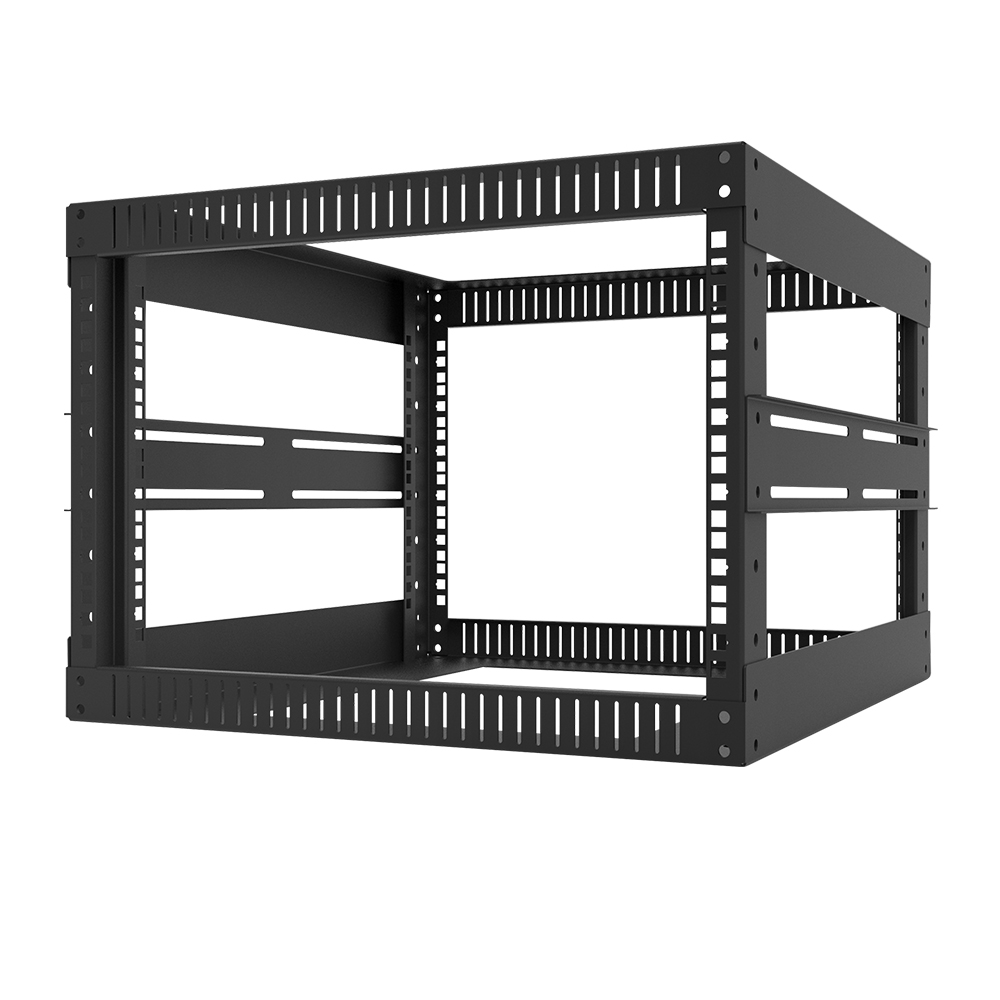

Ανοιχτό ράφι 4 αναρτήσεων 19 ιντσών με όρθια πόδια

Ανοιχτό ράφι 4 αναρτήσεων 19 ιντσών με όρθια πόδια

Χαρακτηριστικά

Το ανοιχτό πλαίσιο WB-OR-Fxxxx συναρμολογείται για εγκατάσταση συσκευών 19' σε προστατευμένα περιβάλλοντα, χωρίς ακριβείς απαιτήσεις δεδομένων 19' με δυνατότητα τοποθέτησης σε rack.

Δομή τεσσάρων στύλων - δυνατότητα μέγιστης χωρητικότητας φόρτωσης έως 250 KG.

Συνήθως χρησιμοποιείται για συσκευές καλωδίωσης δεδομένων.

Μπορεί να βιδωθεί απευθείας στο πάτωμα

Δομή

Χαλύβδινα μέρη ενωμένα με βίδες.

Η απλότητα κατασκευής χαρίζει στον σκελετό εύκολη εγκατάσταση και συντήρηση.

Τα κατακόρυφα προφίλ με σήμανση U παρέχουν μέγιστη φόρτωση για μεγαλύτερες συσκευές.

Αξεσουάρ

Πλαίσιο 2× με ράγα στήριξης 19 ' (με επίστρωση πούδρας)

4× Όρθια Πόδια

10 σετ επιπλέον βιδών M6 με κλουβί.

Τοποθέτηση του πλαισίου

Για να εξασφαλιστεί το μέγιστο συνιστώμενο φορτίο, είναι απαραίτητο να κατανεμηθεί εξίσου το φορτίο.

Είναι απαραίτητο να αποτραπεί η μονόπλευρη ή μονοσήμαντη φόρτωση του πλαισίου.

Πακέτο

Η αποσυναρμολογημένη συσκευασία εξοικονομεί 80% όγκο, επιτρέπει την άνετη αποθήκευση.

Συσκευασμένο ουδέτερο χαρτοκιβώτιο Webitelecomms

Παλέτα κόντρα πλακέ για επιλογές

= Ποικίλει τις προδιαγραφές ανάλογα με τις ειδικές απαιτήσεις των πελατών=

Προτάσεις μεγέθους

Πλάτος: 600 mm

Βάθος: 600 mm, 800 mm, 900 mm

Ύψος: 18U, 22U, 27U,37U,39U,42U, κ.λπ.

Προσαρμοσμένο μέγεθος είναι διαθέσιμο

Πρότυπο και υλικά:

Συμμορφωθείτε με

Πρότυπο ANSI/EIA,RS-310-D;IEC297-2;DIN41491:PART1;DIN41494:PART7;GB/T3047.2-92 και πρότυπο ETSI.

Φινίρισμα επιφάνειας: Απολίπανση, αποξήρανση με οξύ, πρόληψη σκουριάς και στάθμευση, καθαρισμός καθαρού νερού, επίστρωση σκόνης στατικού ηλεκτρισμού

Υλικά: χάλυβας ψυχρής έλασης SPCC ή χάλυβας EG

Επιλογές θεραπείας: Πολωνικά | Φλούδα πορτοκαλιού (λεπτόκοκκο / Ανοιχτό τριμμένο)

Πάχος: 1,5 mm υλικά SPCC πριν το βάψιμο

Μέγ. Ικανότητα φόρτωσης:
-Στατική φόρτωση: 250KG

Χρώμα αμαξώματος: RAL9004 (μαύρο); RAL7035 (γκρι), κ.λπ

ΟΧΙ.	Όνομα μέρους	ΠΟΣΟΤΗΤΑ	Μονάδα	Υλικά	Θεραπεία
1	Βάση στήλης	1	Κομμάτι	Χάλυβας SPCC 1,2 mm	Επικάλυψη πούδρας
2	Ράγα/στύλος	4	Κομμάτι	Χάλυβας SPCC 1,2 mm	Επικάλυψη πούδρας
3	Βύσμα ράγας-Α	2	Κομμάτι	Χάλυβας SPCC 1,2 mm	Επικάλυψη πούδρας
4	Βύσμα ράγας-Β	2	Κομμάτι	Χάλυβας SPCC 1,2 mm	Επικάλυψη πούδρας
5	Σκληρύνων	2	Κομμάτι	Χάλυβας SPCC 1,2 mm	Επικάλυψη πούδρας
6	βίδες M5	24	Κομμάτι	Ανθρακούχο χάλυβα Mn56	ψευδάργυρο
7	Ισοπεδωτικά Πόδια	4	Κομμάτι	-

=Αποστολή & Παράδοση =

Αποστολή	Σημείωμα
Εξπρές	Από πόρτα σε πόρτα, πολύ βολικό, δεν χρειάζεται εκκένωση ή παραλαβή
Αεροπορικώς	Αεροδρόμιο σε αεροδρόμιο, πρέπει να κάνετε τον εκτελωνισμό και να παραλάβετε τα εμπορεύματα στο τοπικό σας αεροδρόμιο
Δια θαλάσσης	Από λιμάνι σε λιμάνι και πρέπει να κάνετε τον εκτελωνισμό και την παραλαβή των εμπορευμάτων στο τοπικό λιμάνι σας

Οι Webitelecomms αναλαμβάνουν μεγάλες δεσμεύσεις για τη φωτογράφηση προϊόντων χωρίς καμία απάτη και λογοκλοπή.

Μέρος ΑΡΙΘ.	Πλάτος	Βάθος	Υψος	H(mm)
WB-OR-F6618	600	600	18	890
WB-OR-F6622			22	1068
WB-OR-F6627			27	1290
WB-OR-F6632			32	1512
WB-OR-F6637			37	1735
WB-OR-F6642			42	1956
WB-OR-F6645			45	2090
WB-OR-F6647			47	2179
